4.2. Podłączenie jako sterownik grupowy
Jeśli commeo Control wykorzystywany jest jako sterownik grupowy,
wyjście urządzenia służy jako sygnał sterujący dla dalszych sterow-
ników grupowych/sterowników napędu. Ta funkcja umożliwia prze-
wodowe połączenie kilku urządzeń.

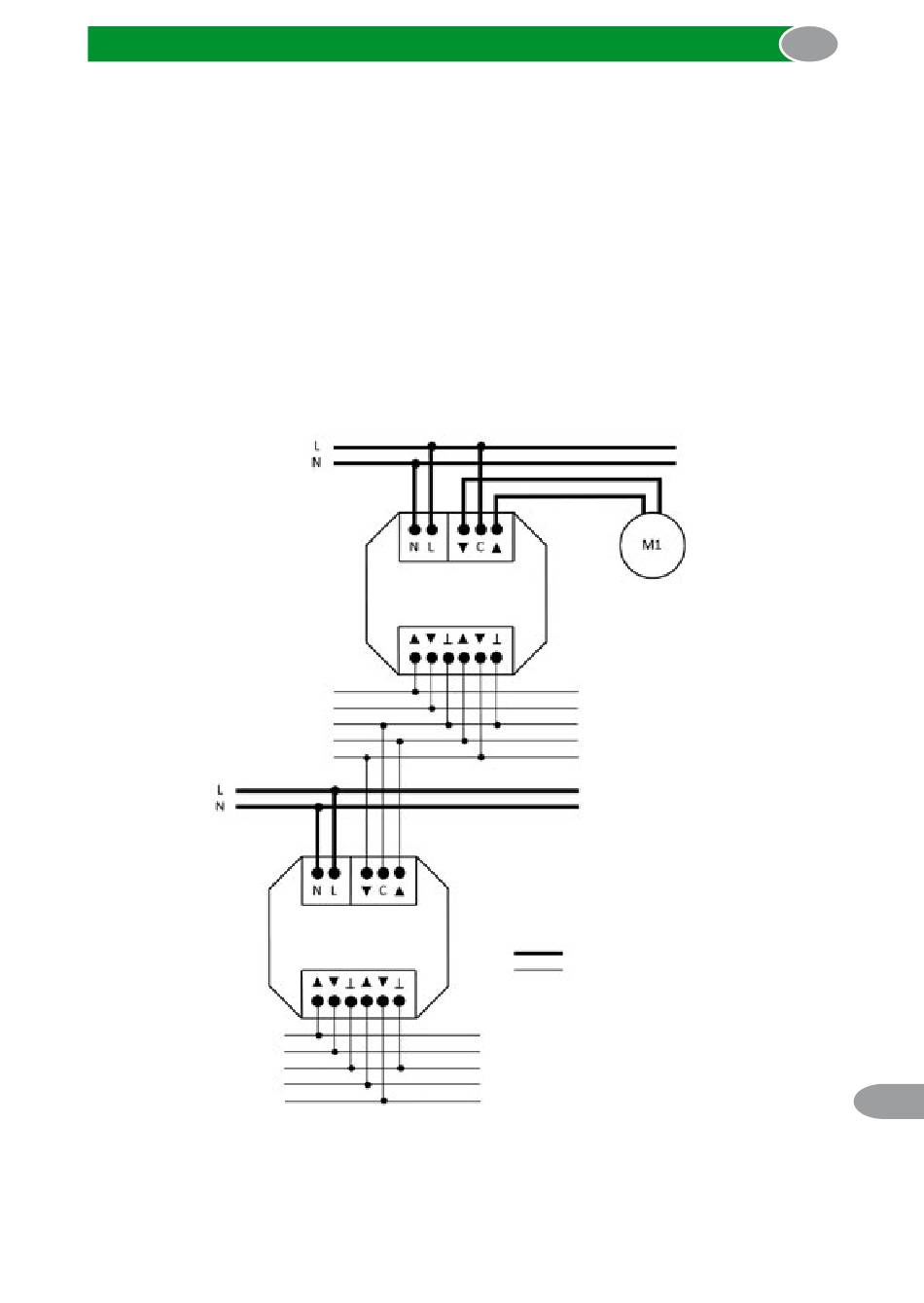

Poniższy schemat przyłączy pokazuje rozszerzone połączenie za
pomocą przewodów kilku urządzeń commeo Control przez wyjście
bezpotencjałowe.
Wskazówka: Miejsca poboczne commeo Control są kompatybilne
z urządzeniami SELVE i-Control, i-Timer Plus, i-R Control.
Sterownik napędu
Rozszerzony lokalny GÓRA
Rozszerzony lokalny DÓŁ
Grupa GÓRA
Grupa DÓŁ
Rozszerzony lokalny GÓRA
Rozszerzony lokalny DÓŁ
GND
Grupa GÓRA
Grupa DÓŁ
commeo Control
GND
commeo Control
90
Sterownik grupowy
Napięcie sieciowe (230 V)
Niski sygnał (5 V)
