Montage
4.2. Anschluss als Gruppensteuergerät
Wird der commeo Control als Gruppensteuergerät eingesetzt, dient
der Ausgang des Gerätes als Steuersignal für weitere Gruppen-/
Antriebssteuergeräte. Diese Funktion erlaubt eine drahtgebundene
Vernetzung mehrerer Geräte.

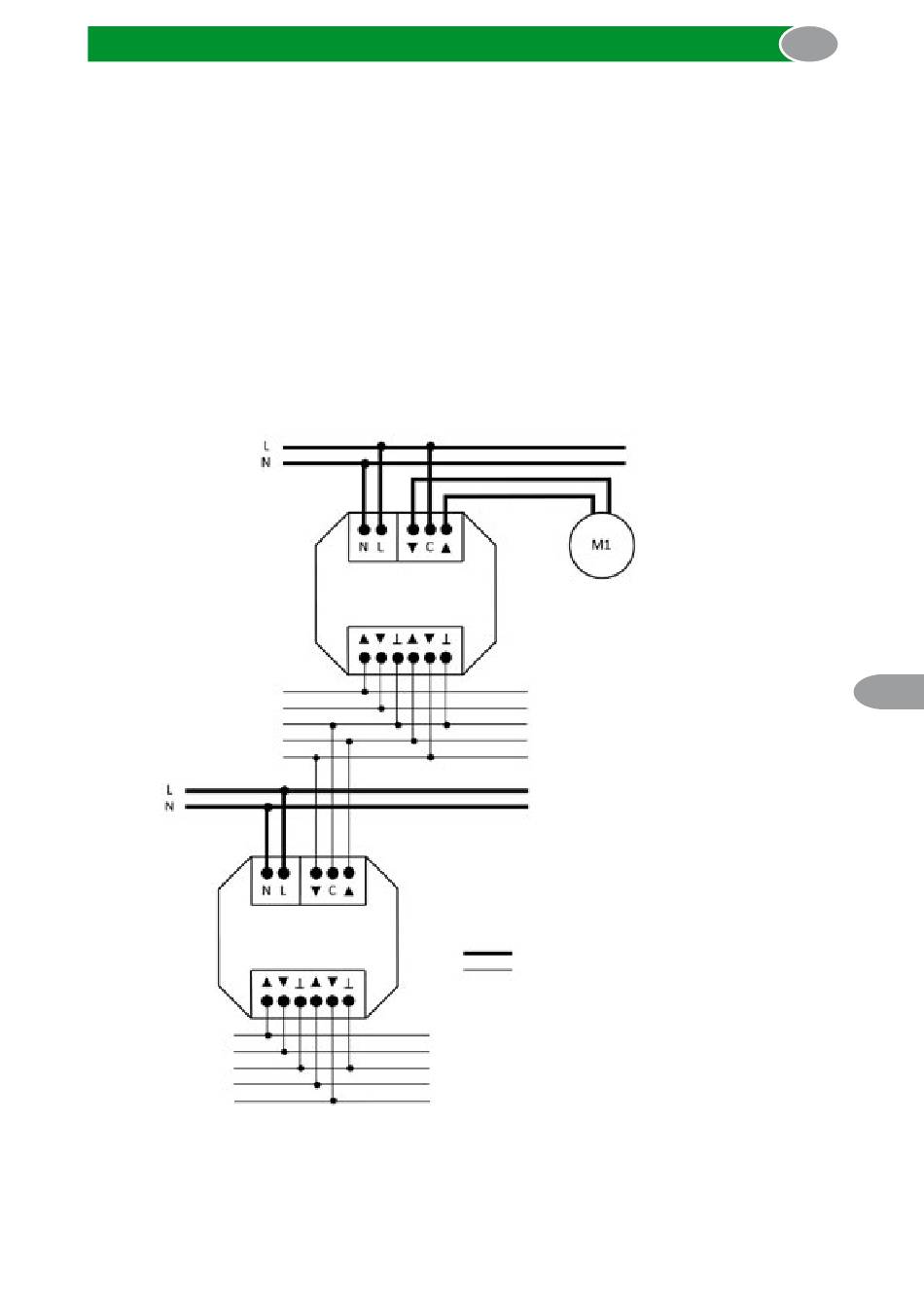

Der folgende Anschlussplan zeigt die erweiterte, bedrahtete Ver-
netzung mehrerer commeo Control über den potentialfreien Aus-
gang.
Hinweis: Die Nebenstellen des commeo Control sind mit den SELVE-
Geräten i-Control, i-Timer Plus, i-R Control kompatibel.
Antriebssteuergerät
Erweitert Lokal AUF
Erweitert Lokal AB
GND
Gruppe AUF
Gruppe AB
commeo Control
Erweitert Lokal AUF
Erweitert Lokal AB
GND
Gruppe AUF
Gruppe AB
commeo Control
Gruppensteuergerät
10
Netzspannung (230 V)
Kleinsignalspannung (5 V)
D
D
