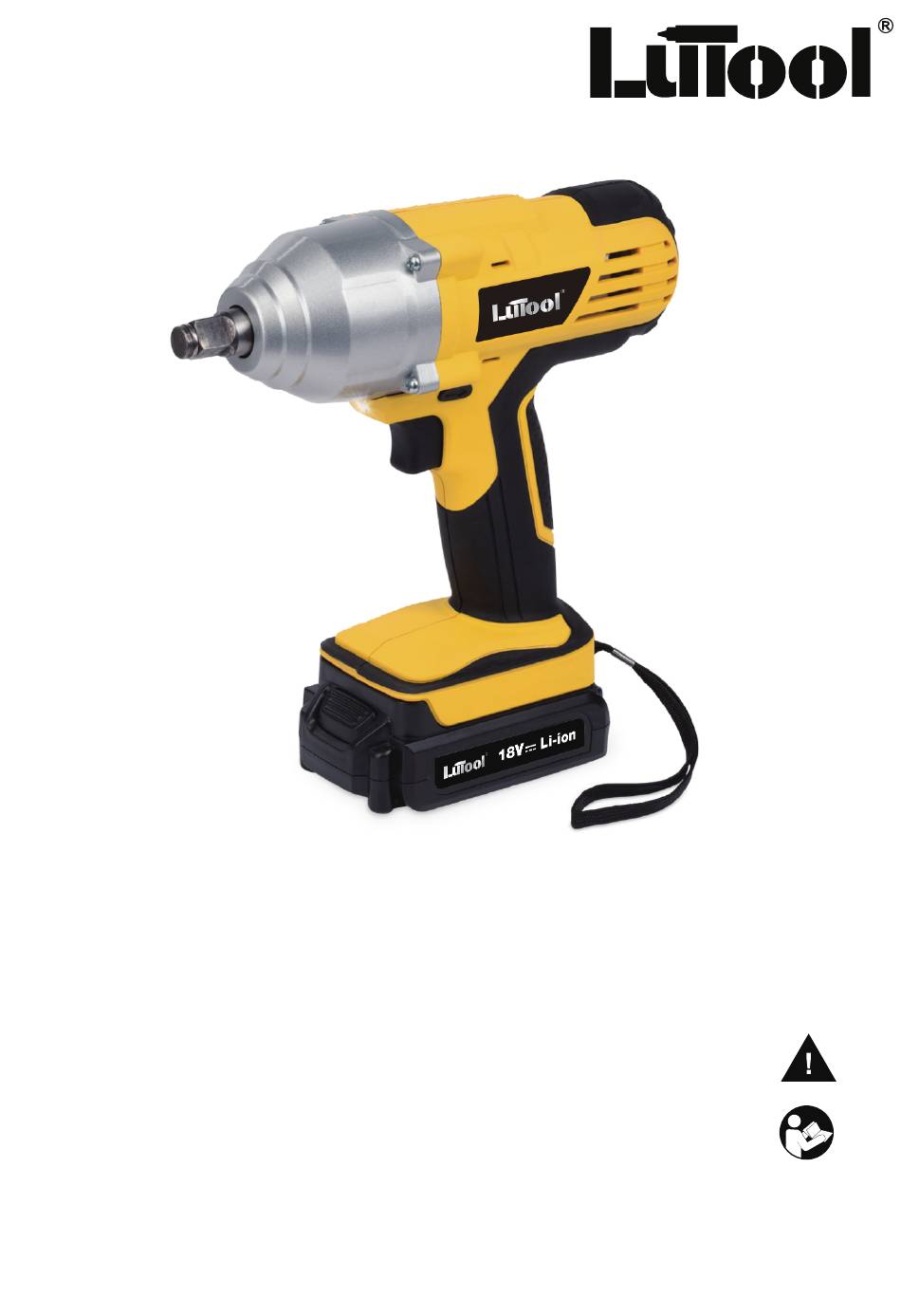

CORDLESS IMPACT WRENCH
LT60487
Instruction Manual
Warning:
Please make certain that the person intended to use this equipment
carefully reads and understands these instructions before starting opertions.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LT60487 and is the answer not in the manual?

Questions and answers

Related Manuals for Lutool LT60487

Summary of Contents for Lutool LT60487

  • Page 1 CORDLESS IMPACT WRENCH LT60487 Instruction Manual Warning: Please make certain that the person intended to use this equipment carefully reads and understands these instructions before starting opertions.
  • Page 2 Fig A Fig 2 Fig 1...
  • Page 3 Fig 3 Fig 4 Fig 6 Fig 5...

  • Page 4: Table Of Contents

    APPLICATION ................2 DESCRIPTION (FIG A) ..............2 PACKAGE CONTENT LIST............2 SYMBOLS ..................2 GENERAL POWER TOOL SAFETY WARNINGS ......3 Working area......................3 Electrical safety .....................3 Personal safety ......................3 Power tool use and care..................4 Service........................4 ADDITIONAL SAFETY INSTRUCTIONS FOR BATTERIES AND CHARGERS ..................

  • Page 5: Application

    CORDLESS IMPACT WRENCH 18V 1 APPLICATION Your cordless impact wrench is intended to loosen/tighten bolts (for example : the wheel bolts of your car). It is not designed for commercial use. WARNING! Read this manual and general safety instructions carefully before using the appliance, for your own safety.

  • Page 6: General Power Tool Safety Warnings

    Do not expose charger and Ambient temperature 40°C battery pack to water max. (only for battery) Do not incinerate battery pack Use battery and charger only or charger in closed rooms 5 GENERAL POWER TOOL SAFETY WARNINGS Read all safety warnings and instructions. Failure to heed warnings and follow instructions may result in electric shock, fire and/or serious injury.

  • Page 7: Power Tool Use And Care

     Do not reach out too far. Keep your feet firmly on the ground at all times. This will enable you retain control over the power tool in unexpected situations.  Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from the power tool.

  • Page 8: Chargers

     Under extreme conditions, battery leakage may occur. When you notice liquid on the battery, proceed as follows:  Carefully wipe the liquid off using a cloth. Avoid skin contact.  In case of skin or eye contact, follow the instructions below: ...

  • Page 9: Charging Indication

    8.1.1 Charging indication  The charger has 2 LED lights (red and green).  Slide the battery pack in the charger as shown in fig. 2. Make sure there is proper contact with the charger.  When charging the green is constantly lit and the red is flashing. ...

  • Page 10: Technical Details

    10 TECHNICAL DETAILS Model nr. LT60487 Rated voltage (direct current) Rotation speed 0-2500min Charging time +/-1 hour Battery type 1500mAh Li-Ion Charger rated voltage 100-240V Charger frequency 50Hz Socket type ½” Max. torque 310Nm 11 NOISE Noise emission values measured according to relevant standard. (K=3)
  • Page 11 APPLICAZIONE ................9 DESCRIZIONE (FIG. A) ..............9 DISTINTA DEI COMPONENTI............9 SIMBOLI ..................9 NORME GENERALI DI SICUREZZA ..........10 Luogo di lavoro......................10 Sicurezza elettrica ....................10 Sicurezza delle persone ..................11 Uso attento e scrupoloso degli elettroutensili.............11 Manutenzione......................11 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE .................

  • Page 12: Applicazione

    AVVITATORE A PERCUSSIONE CORDLESS 18V 1 APPLICAZIONE L’avvitatore a percussione a batteria serve a svitare/avvitare i bulloni (per esempio i bulloni delle ruote dell'auto). L’apparecchio non è destinato all’uso industriale. AVVERTENZA: per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina.

  • Page 13: Norme Generali Di Sicurezza

    Indossare protezioni auricolari Non esporre il Temperatura ambiente 40 °C caricabatteria e il pacco max. (solo per la batteria) batteria all’acqua. Usare la batteria e il Non incendiare il pacco caricabatteria solo in ambienti batteria o il caricabatteria. chiusi. 5 NORME GENERALI DI SICUREZZA Leggere tutte le avvertenze di sicurezza e le istruzioni.

  • Page 14: Sicurezza Delle Persone

    Sicurezza delle persone  Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

  • Page 15: Ulteriori Istruzioni Di Sicurezza Per Batterie Ecaricabatterie

    6 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE Batterie  Non tentare mai di aprire per nessuna ragione.  Non conservare in luoghi in cui la temperatura possa superare 40 °C.  Caricare solo a temperatura ambiente compresa tra 4 °C e 40 °C. ...

  • Page 16: Funzionamento

    8 FUNZIONAMENTO Caricamento del pacco batteria (Fig. 2) Il pacco batteria dell’apparecchio viene fornito a basso livello di carica per prevenire qualsiasi problema. Pertanto prima di utilizzare l’apparecchio per la prima volta è necessario caricare la batteria. Nota: la prima volta che vengono caricate, le batterie non raggiungono mai il livello massimo di carica.

  • Page 17: Velocità Variabile

    Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. 10 DATI TECNICI N. modello LT60487 Tensione nominale (corrente diretta) Velocità di rotazione 0-2500min Tempo di ricarica...
