Calix M4T 223 Assembly Instructions

Part no. 2200604
9
8
5
3
7
11
5
6
4
1 Anslutningssladd MS 8 Kupévägguttag
Liitäntäjohto / Connecting Sisätilapistorasia / Cab
cable / Anschlusskabel wall socket / Heizlüfter-
Steckdose
2 Intagskabel MK
9 Kupévärmare
Elementtikaapeli / Inlet
cable / Einbaukabel Sisätilanlämmitin / Cab
heater / Heizlüfter
3 Batteriladdare BL
10 App för Calix timer
Akkulaturi / Battery Charger
/ Batterielader Calix-timer applikaatio /
Application for Calix timer /
4 Bluetooth relä
App für Calix Timer
Bluetooth rele / Bluetooth
11 Strålningsskydd
relay / Bluetooth Relais
Lämpöeriste / Heat Shield /
5 Skarvkabel
Hitzeschutz
Jatkokaapeli / Extension
12 Pump
cable / Verlängerungskabel
Pumppu / Pump / Pumpe
6 Grenuttag
Haaroituspistorasia / Multi-
ple socket / Verteilerstück
7 Motorvärmare
Vastusosa / Engine heater /
Motorvor-wärmer
10
12
2
1
Calix AB
PO-Box 5026
SE-630 05 Eskilstuna
Sweden
medlem av
member of
mitglied von
Phone: E-mail:
+46 (0)16-10 80 00 info@calix.se
Support: E-mail:
+46 (0)16-10 80 90 teknik@calix.se
Fax: Internet:
+46 (0)16-10 80 60 www.calix.se
medlem av
member of
mitglied von
MONTERINGSANVISNING
ASENNUSOHJEET
ASSEMBLY INSTRUCTIONS
EINBAUHINWEISE

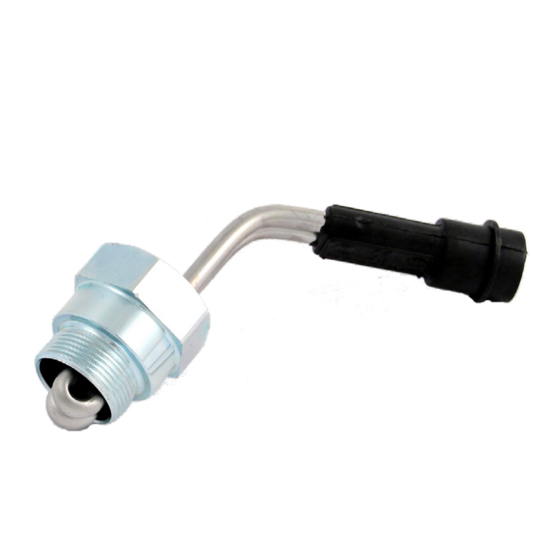

TYP M4T 223
EFFEKT: 400W / 230V ~
20.03.31.
IP46
