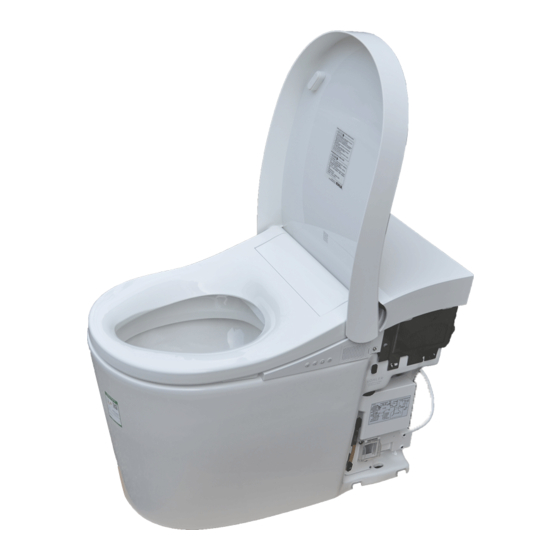

- Page 1 Installation Guide INNATE INTELLIGENT TOILET 星朗智能座便器 科勒（中国）投资有限公司 静安 制造商: 中国上海市宝山区丰翔路1955号 邮编: 200444 English page 2-16 中 文 页 码 17-31 1382001-T01-A...
-
Page 2: Before You Begin
In addition to proper installation， please also read all operating and safety instructions. All information in the instructions is based upon the latest product information available at the time of publication. Kohler China reserves the right to make changes in product characteristics, packaging, or availability at any time without notice. - Page 3 PTFE Tape Others Pad and protection material Masking tape Expansion bolt and inserts, gaskets Drill and bits Screwdriver Hex head screwdriver Socket wrench Utility knife Pliers Tape Wire stripper Scissor Test pencil Kohler Co. 1382001-T01-A...
-
Page 4: Specifications
Finished wall Receptacle 305/400 Finished floor Angle valve installation position G1/2 threads Fig 1 Kohler reserves the right to change marked dimensions without prior notice. SPECIFICATIONS 5.5L Level III Water efficiency grade 305mm/400mm min inlet water pressure 0.07Mpa (dynamic) max inlet water pressure 0.74Mpa... -
Page 5: Preparations Before Installation
As the toilet is heavy， please seek help if necessary. Note: do not remove cover and seat protection bag during installation process. Fig 2 B. Place an 800mmX800mm cushion on the floor, take the toilet out from the carton then place on cushion. Fig 3 Kohler Co. 1382001-T01-A... -
Page 6: Installation
Keep bath and shower head away from electrical parts (such as remote controller， receptacle etc). When the electrical supply is mounted on the wall， an anti-splash and waterproof receptacle is required. Unit: mm Water inlet (G1/2 ID) Mounting holes (total 5) Fig 5 1382001-T01-A Kohler Co. - Page 7 3、Make sure the toilet side mark symbol is align to the drain hole centerline on the finished floor. Mark down the left and right holes. Fig 6 D. Drill 5 holes and insert two plastic insert and T-bolts (Purchased by customer). 10mm Fig 7 Kohler Co. 1382001-T01-A...
- Page 8 2、Align wax center with floor drain hole and place on floor. 、Secure discharge pipe by 3 bolts and gaskets on the floor， and ensure discharge elbow center distance to wall distance is larger than 104mm. 1382001-T01-A Kohler Co.
- Page 9 Note: After the intake valve is connected, discharge water completely. G. Dismantle left/right side panel H. Vitreous installation Lift toilet up (2 assistants needed), align toilet axis with drainage centerline and the toilet close to the wall, and gently place it on the floor. Kohler Co. 1382001-T01-A...
-
Page 10: Inlet Connection
“Beep”, night light is OFF, indicate self-inspection is completed and the toilet is ready for use. Specific usage refers to Homeowners Guide. 3 Refer to flush water and power on inspection manual to confirm normal flush status. 1382001-T01-A Kohler Co. - Page 11 L. Secure vitreous 1、Secure vitreous on floor by bolts. 2、Apply silicon grease around the vitreous. 3、Install sideboards back from both sides. Kohler Co. 1382001-T01-A...
-
Page 12: Installation Steps
Place the installation holder on the fixing hole； Fix the holder with screws and install it. Install the screw covers on the screws； Place the remote controller on the holder. Fig 18 Installation steps： Expansion pipe Public anti-loss installation： Fig 19 1382001-T01-A Kohler Co. - Page 13 Microwave detection distance: mid Auto flush function: ON Rear Wash: Auto UV function: ON Water temp: mid Auto deodorizer function: ON Water flow intensity: mid Standby function: OFF Ejection position: mid Prolonged seating indication function: OFF Pulsation mode: OFF Kohler Co. 1382001-T01-A...
-
Page 14: Troubleshooting
Trouble shooting This guide of trouble shooting is for general help only. Authorized representatives or qualified electricians of Kohler Company shall be able to solve all electrical failures. If you want to know about the service of warranty, please contact local dealers or wholesalers. - Page 15 B. Press “ ” button at the side panel. If you want to check the toilet, first of all, you should: Handle down circuit leakage protection switch (no power cord version). Turn off the water supply valve if necessary. Kohler Co. 1382001-T01-A...
-
Page 16: Important Consumer Information
Do not use abrasive cleaners or solvents. WARNING: Risk of property or product damage. Kohler Company shall not be responsible or liable for any damage to these fittings caused by the use of cleaners containing chlorine (Calcium hypochlorite). Warning: do not use any hard setting material (cement mortar) while installing the toilet. Thermal expansion of hard setting material (cement mortar) will damage or crash the feet of toilet. - Page 17 INNATE 星朗 I NSTALLATION INSTRUCTIONS 智能座便器 INTELLIGENT TOILET 在安装本产品的同一房间中，需要在触手可及的位置安装一个止水阀，用于紧急情况下，无需借助工具即可切断本 产品的进水水路；否则本产品的意外故障可能会导致用户损失。 305mm或400mm适应可调±28mm。 DN15mm或 推荐电缆线规格1mm -2.5mm 硬线，电路中需有220V ~ ，50Hz，10A或以上接地故障断路器或接地漏电保护器。 如须再次接通电源， 器具必须正确接地。 固定布线中必须配有触电开距提供在过电压等级III条件下全断开的装置。 GFCI ELCB 位置(如果有) 警告：触电、火灾或人身伤害的危险。 220V~ , 50 H z, 10A带 Kohler Co. 1382001-T01-A...
- Page 18 所需工具及材料（不随货供应） 、 膨胀 、 、 梅花头 、 、 、 、 、 、 、 、 、 梅花头螺丝刀 膨胀螺钉及膨胀管、垫片 剥线钳 剪刀 测电笔 1382001-T01-A Kohler Co.
- Page 19 完工 墙面 电源插座 完工 305/400 地面 角阀安装位置 G1/2内牙 图1 5.5L 3级 水效等级 最小进水压力 0.07Mpa （动压） 供水压力 最大进水压力0.74Mpa 额定电压 220V~, 50Hz 1100W 约720mm x 432mm x 550mm 51kg 进水温度 1-35 1-40 * 功率值测试条件：动压0.2Mpa，进水温度15℃。 Kohler Co. 1382001-T01-A...
- Page 20 1382001-T01-A Kohler Co.
- Page 21 法兰附件包 法兰附件包 (GFCI) (ELCB) 单位：毫米 进水口（ G1/2 内丝） 安装孔（共5个） Kohler Co. 1382001-T01-A...
- Page 22 图6 D. 钻五个地脚孔，安装膨胀塑料及地脚螺钉(由客户自行购买) 10mm 1382001-T01-A Kohler Co.
- Page 23 排污管的上接口中心距墙距离大于104mm。 继而拧紧排污管上的大螺母。 注意：确保地面平整，305mm规格调节范围277~333mm，400mm规格调节范围372~428mm，调节完长度，要 求螺母为锁紧状态，刚拿到弯管进行调节时，先松动下螺母，并让两段弯管错位旋转下再归位，此时调节 比较轻松。 弯管安装孔位 3、用3个螺钉和垫片把排污管固定在地面，并再次确保弯管排污口中心距墙最小距离大于104mm。 Kohler Co. 1382001-T01-A...
- Page 24 F. 角阀安装 1、将角阀缠绕生料带后和墙面水孔相连。 2、角阀的开关方法 顺时针为关，逆时针选择为开。 注意：接好角阀之后，请排水至目视清洁为止。 G. 拆下左右侧板 H. 陶瓷外壳安装 将马桶提起（需要2个人），使马桶的轴线和排污管的中轴线对齐，且马桶后方贴近墙面，垂直轻轻放至地面。 1382001-T01-A Kohler Co.
- Page 25 I. 连接进水 取出附件包中的进水软管，连接角阀出水口和马桶进水三通进水口。 J. 电源连接 (GFCI) 220V~, 50Hz, 10A 不允许使用不带接地线的插座。（带电源线类） 电源线插上插头。 K. 通水通电测试 、 、打开进水角阀，插上插头，机器开始进行通水、通电自检，水箱进水，等听到“滴”的一声响，夜灯熄灭，自检 完成，可以使用。具体使用方法参见用户手册。 、参看冲洗通水通电测试手册进行冲洗，确认冲洗正常。 Kohler Co. 1382001-T01-A...
- Page 26 L. 陶瓷体的固定 1、使用螺钉将陶瓷体和地面固定。 2、用硅胶给陶瓷周边涂上硅胶。 3、装回两侧的侧板。 1382001-T01-A Kohler Co.
- Page 27 45mm 图18 公共场所防遗失安装方式： 图19 Kohler Co. 1382001-T01-A...
- Page 28 确认电源已连接，隐藏版本侧面漏保开关处于“on”状态（详见用户手册第34页）。 女性冲洗： 圈温：中档 水温：中档 夜灯：开 自动节能：关 冲洗位置：中档 自动翻盖功能：开 脉冲模式：关 微波感应距离：中距离 臀部冲洗： 自动冲水功能：开 水温：中档 自动UV功能：开 自动除臭功能：开 冲洗位置：中档 功能：关 脉冲模式：关 关 1382001-T01-A Kohler Co.
- Page 29 可能原因 建议措施 1.座便器不工作 A.停电 A.等到电力 B.插上插头或 检测电源插座 D.按一下侧面” “按键 D.产品处于待机状态 2.座便器不冲水 A.停水 C.停电 D.按一下侧面” “按键 D.产品处于待机状态 E.清洗功能正在使用中 请打开 4.清洗功能无法正常 A.停水 使用 C.产品处于待机状态 C.按一下侧面” “按键 A.如需要，请再次按下冲洗按键 能停止工作 使用清洗功能 A.如需要，请再次按下暖风按键 机停止工作 B.如需要，请离座2秒 11.夜灯不亮 A.夜灯功能被关闭 键功能”中的夜灯部分来打开夜灯功能 B.请完全遮挡住感光窗口 A.请离座后 闭座便器 未有反应 Kohler Co. 1382001-T01-A...
- Page 30 A.查看“遥控器电池的使用及更换”部分来更换电池 14.遥控器无法遥控座 A.电池电量不足 便器 B.查看“遥控器与本机的通讯”部分并靠近座便器 B.遥控器离座便器太远 C.请给本体上电 C.座便器本机没有上电 D.按一下侧面“ ”按键 D.座便器本体处于待机状态 E.查看“遥控器与本机的通讯”部分，连接座便器与遥控器 E.座便器与遥控器未连接 A.遥控器的圈温设置太低 B.座便器处于待机模式 如要检修此座便器，您必须首先： 扳下漏电保护开关(无电源线版本)。 关闭 1382001-T01-A Kohler Co.
- Page 31 在安装本座便器时切勿使用任何凝胶材料（水泥砂浆）。因为凝胶材料（水泥砂浆）的热膨胀可能使 座便器的脚部挤破或损坏。科勒对所有因为凝胶材料（水泥砂浆）安装而引起的座便器破裂恕不负责。 不要在规定的使用环境外使用。 智能座便器的清洗和维护详见用户手册。 Kohler Co. 1382001-T01-A...
