Sicherheitshinweise 1. Sicherheitshinweise Wichtige Sicherheitshinweise für Montage und Be trieb! Warnung! Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu befolgen, da falsche Bedienung und Montage zu ernsthaften Verletzungen führen kann. Die Anweisungen sind aufzubewahren. • Folgende Punkte sind zu berücksichtigen: ·...
Page 3
Zustand angeschlossen werden. Zur Kopplung des Antriebs mit dem angetriebenen Teil dürfen nur Adapter und Kupplungen aus dem aktuellen SELVEKatalog ver wendet werden. Der kleinste Wellendurchmesser für SELVE Antriebe der Baureihe 1 (z. B. SE.. 1/…) beträgt 40 mm, für Bau...
Page 4
Gewaltanwendung, Fremdeingriff in den Antrieb oder nachträg liche Veränderungen an der Anlage sowie Nichtbeachtung der Sicherheitshinweise und dadurch entstandene Folgeschäden fallen nicht unter die Gewährleistung. • Verwenden Sie nur unveränderte SELVEOriginalteile und Zube hör. Bitte beachten Sie hierfür den aktuellen SELVEKatalog und die SELVEWebsite www.selve.de.
Inhaltsverzeichnis Sehr geehrter Kunde, Sie haben sich mit dem Kauf eines SELVEAntriebs für ein Qualitätsprodukt aus dem Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der Inbetriebnahme des SELVEAntriebs und beachten Sie die Sicherheitshinweise.
Informationen zu Eigenschaften des Antriebs 2. Informationen zu Eigenschaften des Antriebs 2.1. Bestimmungsgemäße Verwendung Der Antrieb SPNHK ist ein Antrieb mit mechanischer Endabschaltung und Notbedie nung über eine Handkurbel. Der Antrieb darf nur für den Betrieb von Roll läden ein gesetzt werden. Es werden feste Anschläge für die obere Endlage empfohlen! 2.2.
Montage 3. Montage 3.1. Einbau des Antriebs in die Welle 1. Laufring und Kupplung entsprechend der Wellengröße festlegen. 2. Laufring über den Antrieb schieben und an dem Motorkopf exakt positionie ren. 3. Kupplung aufschieben und Kupplungssicherung (Artikel 288500) einstecken. 4. Den Antrieb formschlüssig in die Welle einschieben. Der Antrieb darf hierbei keine Schläge bekommen.
Montage/Elektrischer Anschluss 3.2. Ablagerung des Antriebs Generell können SELVEAntriebe über die Außenkontur des Motorkopfes oder über einen Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten stehen ver schiedene Motorlager zur Verfügung. Vierkantflansch Art.Nr. 282010 inkl. Schrauben M5 x 10 Adaption Gelenklager mit SechskantStab 7 mm z.
Einstellung der Endlagen 5. Einstellung der Endlagen Den Antrieb jetzt ohne angehängten Rollladen abwärts fahren, bis der Antrieb selbst tätig abschaltet. Mit der entsprechenden Einstellschraube die untere Endlage so einstellen (siehe weiter hinten in diesem Kapitel), dass der Rollladen befestigt werden kann. Nach der Einstellung der unteren Endposition den Rollladen an der Welle befestigen und anschließend die Aufwärtsrichtung betätigen.
Einstellung der Endlagen/Technische Daten Einstellung der Endlagen, Leitungsaustritt auf der Vorderseite: Die auf der Abschaltung aufgedruckten geraden Pfeile geben die Drehrichtung der Rollladenwelle an. Unabhängig davon, ob der Antrieb rechts oder links eingebaut wird, gelten grundsätz lich folgende Regeln: • Endschaltereinstellung untere Rollladenposition, Einstellschraube 2 drehen •...
Allgemeine Konformitätserklärung/Fehlersuche 7. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der Antrieb in Über einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2006/42/EG und 2014/30/EU befindet. Die Konformitäts erklärung ist einsehbar unter www.selve.de.
Safety instructions 1. Safety instructions Important safety notes for installation and operation! For safety of persons, it is important to observe the Warning! instructions, since wrong operation and installation may cause severe injury. The instructions must be kept. • Consider the following: ·...
Page 13
SELVE catalogue. The smallest shaft diameter for SELVE motors for series 1 (e.g. SE.. 1/…) is 40 mm, for series 2 (e.g. SE.. 2/…) 50 mm and for series 3 (e.g. SE.. 3/…) 60 mm.
Page 14
• Use only unchanged SELVE original parts and accessories. For this, please observe the current SELVE catalogue and the SELVE website www.selve.de.
Page 15
Contents Dear Customer, by purchasing a SELVE electronic motor you have decided in favour of a quality product from the SELVE company. This instruction manual describes the installation and ope ration of the motor. Make sure to read this handbook before initial operation of the SELVE motor and adhere to the safety instructions.

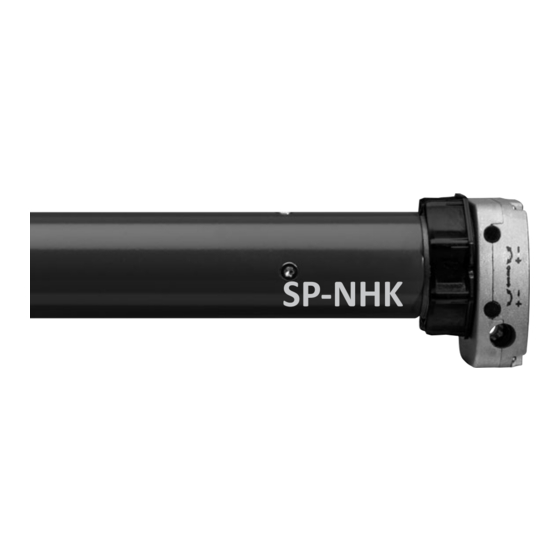

GB Information about the motor features 2. Information about the motor features 2.1. Designated use The motor SPNHK is a motor with mechanical end limit stop and emergency operation via a hand crank. The motor must only be used for the operation of roller shutters. Fixed limit stops for the upper end limit are recommended.
Installation 3. Installation 3.1. Installation of the motor into a shaft 1. Crown and coupling adapter need to be determined according to the size of the shaft. 2. Push the crown adapter over the shaft and position it precisely on the motor head.
Installation/Electrical connection 3.2. Supporting the motors In general, SELVE motors can be supported by means of a square or by means of the external contour of the motor head. There are different motor brackets for all support options. Square flange item no. 282010 incl.
Setting of the end positions 5. Setting of the end positions Now move the motor downwards without attached roller shutter until the motor switches off automatically. Set the lower end limit with the corresponding adjusting screw so that the roller shutter can be mounted (see further information at the end of this chapter).
Page 20
GB Setting of the end positions Setting of the end limits, cable outlet on the front side: The on the limit switch imprinted straight arrows are indicating the direction of rotation of the roller shutter shaft. Regardless of whether the motor is installed on the right or left, the following rules are valid: •...
Technical data 6. Technical data Torque Rotation speed Power Input Output Series 0.38 0.41 2/10 0.45 2/15 0.66 2/20* 0.75 *Caution! In order to not exceed the prescribed operational force of a hand crank according to the standard DIN EN 13659, a hand crank with an outreach of 180 mm minimum (article number 278245) has to be used for the motor SP 2/20NHK (trans...
GB General declaration of conformity/Troubleshooting 7. General declaration of conformity SELVE GmbH & CO. KG company, hereby declares that the motor is in conformity with the basic requirements and other relevant provisions of the Directive 2006/42/EG and 2014/30/EU. The declaration of conformity can be looked up at www.selve.de.
