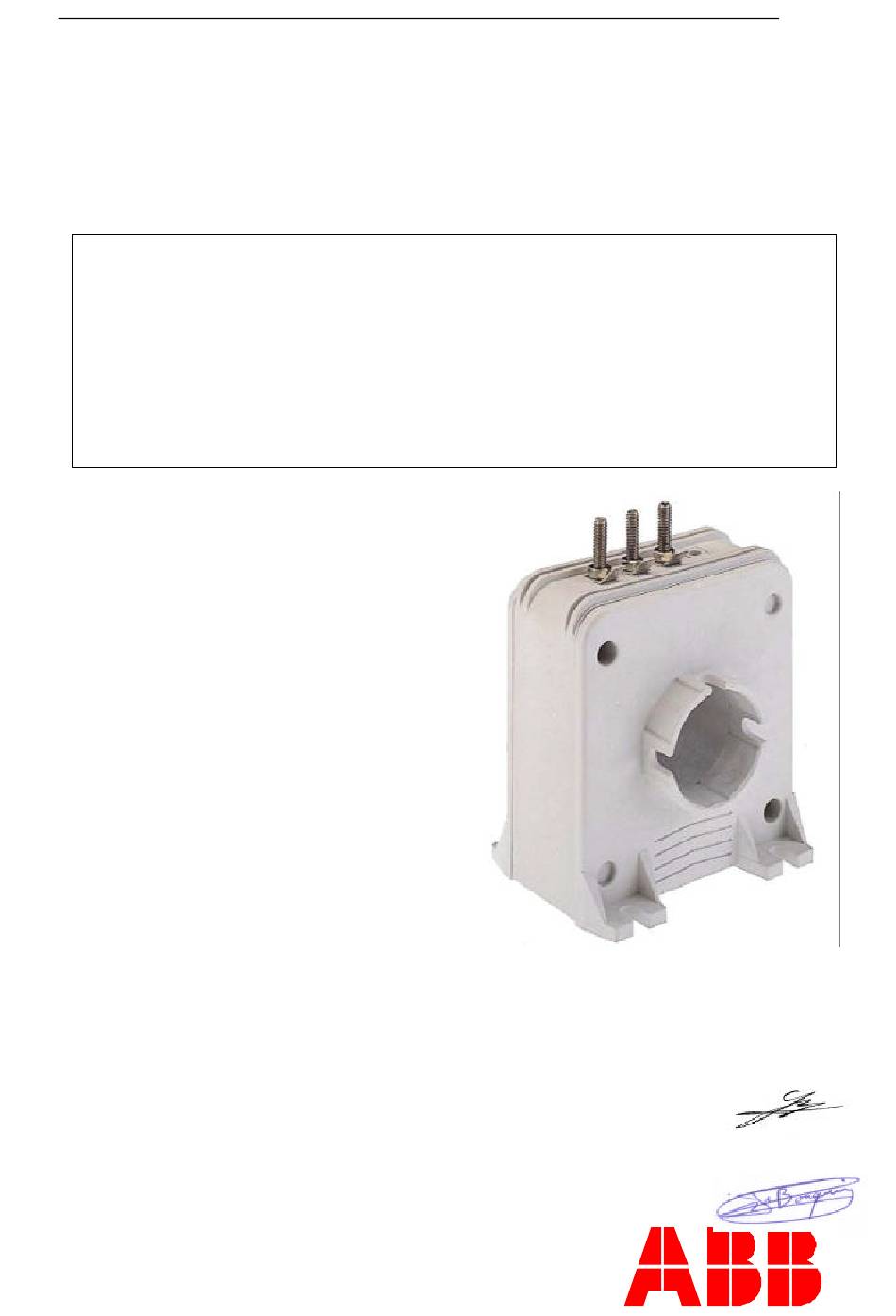

1SBD370000F1000
Current sensors CS500 / CS1000
Capteurs de courant CS500 / CS1000
Mounting CS500/CS1000
01/02/02
Version 1.0
ABB Entrelec
10 rue Ampère, 69685 Chassieu Cedex
Tél. : +(33) (0)4-72-22-17-22
Fax. : +(33) (0)4-72-22-19-69
Email : Sensors.sales@fr.abb.com
ABB Entrelec
Mounting instructions
Instructions de montage
Established by:
Signature
Verified by
Signature
Page
/
1
27
G.Rey
:
: F. Bouquin
:
Advertisement
Related Manuals for ABB CS500
Summary of Contents for ABB CS500
- Page 1 1SBD370000F1000 Page Current sensors CS500 / CS1000 Mounting instructions Capteurs de courant CS500 / CS1000 Instructions de montage Mounting CS500/CS1000 01/02/02 Version 1.0 ABB Entrelec 10 rue Ampère, 69685 Chassieu Cedex Tél. : +(33) (0)4-72-22-17-22 Fax. : +(33) (0)4-72-22-19-69 Email : Sensors.sales@fr.abb.com Established by: G.Rey...
- Page 2 Ø CS 1000 ; 1000A ; AC (50 Hz) page 23 5 –Configuration rectangular primary bar coupling/ Configuration couplage barre primaire rectangulaire page 24 Ø CS 500 ; 500A ; AC (50 Hz) page 25 Ø CS 1000 ; 1000A ; AC (50 Hz) page 26 ABB Entrelec...
- Page 3 Distance D between the bar inside the sensor and the external bar / distance D entre la barre du capteur et la barre externe Nominal current for the test / courant nominal du test ABB Entrelec...
- Page 4 1SBD370000F1000 Page ABB Entrelec...
- Page 5 Influence de la proximité d’un conducteur on the sensor sur le capteur: 1 - Configuration barre parallèle 1 - Parallel bar configuration AC or DC Generator Parameters / Paramètres: Sensor Round bar CS500 and Min=100mm 400mm Around 200mm Diameter=40mm CS1000 Max=300mm 400mm Around 200mm Diameter=40mm In such a configuration, for each 15°...
- Page 6 1SBD370000F1000 Page CS500: accuracy in parallel bar configuration CS500: précision en configuration barre parallèle General parameters: Pamètres généraux: = 500A; AC (50 Hz) = 500A; AC (50 Hz) = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation : ±24 V...
- Page 7 1SBD370000F1000 Page CS500: accuracy in parallel bar configuration CS500: précision en configuration barre parallèle General parameters: Pamètres généraux: = 750A; AC (50 Hz) = 750A; AC (50 Hz) = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation : ±24 V...
- Page 8 1SBD370000F1000 Page CS500: accuracy in parallel bar configuration CS500: précision en configuration barre parallèle General parameters: Paramètres généraux: = 500A; DC = 500; DC = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation : ±24 V -0,4 -0,8...
- Page 9 1SBD370000F1000 Page CS500: accuracy in parallel bar configuration CS500: précision en configuration barre parallèle General parameters: Pamètres généraux: = 750A; DC = 750A; DC = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation : ±24 V -0,4 -0,8...
- Page 10 CS1000: précision en configuration barre parallèle General parameters: Paramètres généraux: = 1000A; AC (50 Hz) = 1000A; AC (50 Hz) = 4 Ω = 4 Ω Supply Voltage: ±24 V Alimentation : ±24 V -0,2 -0,4 -0,6 -0,8 100mm 150mm 200mm 250mm 300mm ABB Entrelec...
- Page 11 General parameters: Paramètres généraux: = 1500A; AC (50 Hz) = 1500A; AC (50 Hz) = 4 Ω = 4 Ω Supply Voltage: ±24 V Alimentation : ±24 V -0,2 -0,4 -0,6 -0,8 -1,2 100mm 150mm 200mm 250mm 300mm ABB Entrelec...
- Page 12 CS1000: précision en configuration barre parallèle General parameters: Paramètres généraux: = 1000A; DC = 1000A; DC = 4 Ω = 4 Ω Supply Voltage: ±24 V Alimentation: ±24 V -0,2 -0,4 -0,6 -0,8 100mm 150mm 200mm 250mm 300mm ABB Entrelec...
- Page 13 CS1000: accuracy in parallel bar configuration CS1000: précision en configuration barre parallèle General parameters: Paramètres généraux: = 1500A; DC = 1500A; DC = 4 Ω = 4 Ω Supply Voltage: ±24 V Alimentation: ±24 V 100mm 150mm 200mm 250mm 300mm ABB Entrelec...
- Page 14 1SBD370000F1000 Page 2- Configuration barres latérales 2- Lateral bars configuration AC or DC Generator Parameters / Paramètres Sensor Round Bar CS500 and D1=130mm 400mm Diameter=40mm CS1000 D2=160mm 400mm Diameter=40mm In such a configuration, for each 15° we Dans une telle configuration, tous les 15°...
- Page 15 1SBD370000F1000 Page CS500: accuracy in lateral bars configuration CS500: précision en configuration barres latérales General parameters: Paramètres généraux: = 250, 500, 750A;AC (50 Hz) = 250, 500, 750A; AC (50 Hz) = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation: ±24 V...
- Page 16 1SBD370000F1000 Page CS500: accuracy in lateral bars configuration CS500: précision en configuration barres latérales General parameters: Pamètres généraux: = 250, 500, 1000A;DC = 250, 500, 1000A; DC = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation: ±24 V...
- Page 17 CS1000: précision en configuration barres latérales General parameters: Pamètres généraux: = 500, 1000, 1500A; = 500, 1000, 1500A; AC (50 Hz) AC (50 Hz) = 4 Ω = 4 Ω Supply Voltage : ±24 V Alimentation: ±24 V 500A 1000A 1500A ABB Entrelec...
- Page 18 CS1000: accuracy in laterals bars configuration CS1000: précision en configuration barres latérales General parameters: Pamètres généraux: = 500, 1000, 1500A; DC = 500, 1000, 1500A; = 4 Ω = 4 Ω Supply Voltage: ±24 V Alimentation : ±24 V 500A 1000A 1500A ABB Entrelec...
- Page 19 1SBD370000F1000 Page 3 - External bars configuration 3 – Configuration barres externes Parameters / Paramètres Sensor Rectangular Bar Round Bar CS500 and 160mm 100mm L=400mm Diameter=40mm CS1000 160mm 100mm 48 x 8mm Diameter=40mm In such a configuration, for each 15° we Dans une telle configuration, tous les 15°...
- Page 20 1SBD370000F1000 Page CS500: accuracy in lateral bars configuration CS500: précision en configuration barres latérales General parameters: Pamètres généraux: = 250, 500, 1000A; = 250, 500, 1000A;DC AC (50 Hz) AC (50 Hz) = 10 Ω = 10 Ω Supply Voltage : ±24 V Alimentation: ±24 V...
- Page 21 General parameters: Pamètres généraux: = 500, 1000, 2000A; = 500, 1000, 2000A;DC AC (50 Hz) AC (50 Hz) = 4 Ω = 4 Ω Supply Voltage : ±24 V Alimentation: ±24 V -0,2 -0,4 -0,6 -0,8 500Adc 1000Adc 2000Adc ABB Entrelec...
- Page 22 Générateur asymétrique Symetrical AC generator Parameters / Paramètres Sensor Round bar CS500 and CS1000 Diameter = 25mm In such a configuration, we determinate the Dans cette configuration, on détermine influence on the accuracy of the sensor of l’influence de la position de la barre ronde the position of the round bar inside the dans le trou primaire sur la précision du...
- Page 23 1SBD370000F1000 Page CS500: accuracy in external bars configuration CS500: précision en configuration couplage barre primaire ronde General parameters: Paramètres généraux: = 500A; AC (50 Hz) = 500A; AC (50 Hz) = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation: ±24 V...
- Page 24 Supply Voltage: ±24 V Alimentation: ±24 V Asyme Position of the round bar Ip moy A Is moy A Accuracy moy % 1004 0,201 0,037 Bottom 1005 0,201 0,019 - Side 1016 0,203 0,007 + side 1013 0,203 0,002 ABB Entrelec...
- Page 25 Générateur asymétrique Symetrical AC generator Parameters / Paramètres Sensor Rectangular bar CS500 and CS1000 40 x 12mm In such a configuration, we determinate the Dans cette configuration, on détermine influence of the position of the round bar l’influence de la position de la barre...
- Page 26 1SBD370000F1000 Page CS500: accuracy in rectangular primary bar coupling configuration CS500: précision en configuration couplage barre primaire rectangulaire General parameters: Paramètres généraux: = 500A; AC (50 Hz) = 500A; AC (50 Hz) = 10 Ω = 10 Ω Supply Voltage: ±24 V Alimentation: ±24 V...
- Page 27 = 1000A; AC (50 Hz) = 4 Ω = 4 Ω Supply Voltage: ±24 V Alimentation: ±24 V Position of the sensor Is moy Ip moy Accuracy moy % studs on the top 1002,77 -0,008 studs on the side 0,201 1004,53 0,014 ABB Entrelec...
