Gebrauchsanweisung
LED-Außenwandleuchte PWL 10
Best.-Nr. 1561373
Bestimmungsgemäße Verwendung
Dieses Produkt ist für die Außenmontage geeignet (Schutzgrad IP44) und ist zur Beleuchtung von Eingangsbereichen,
Terrassen usw. vorgesehen. Der PIR-Sensor aktiviert das Licht, wenn er Bewegung erkennt. Dieser Vorgang kann durch
einstellbare Helligkeitsstufen, Einstellung der Neigung und der Einschaltdauer bei Bewegungserkennung gezielt eingestellt
werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für
andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren,
wie z. B. Kurzschluss, Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung genau durch und
bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Leuchte
• 2 Schrauben
• 2 Dübel
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung
hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Bedienung hin.
Die Leuchte ist nicht dimmbar.
Befolgen Sie die Bedienungsanleitung!
Dies ist ein Gerät der Schutzklasse II.
Sicherheitshinweise
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise.
Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser
Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen
oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Schützen Sie das Gerät vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor
unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist
- nicht mehr ordnungsgemäß funktioniert
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe
können das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den
Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer
Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich
an unseren technischen Kundendienst oder an andere Fachleute.

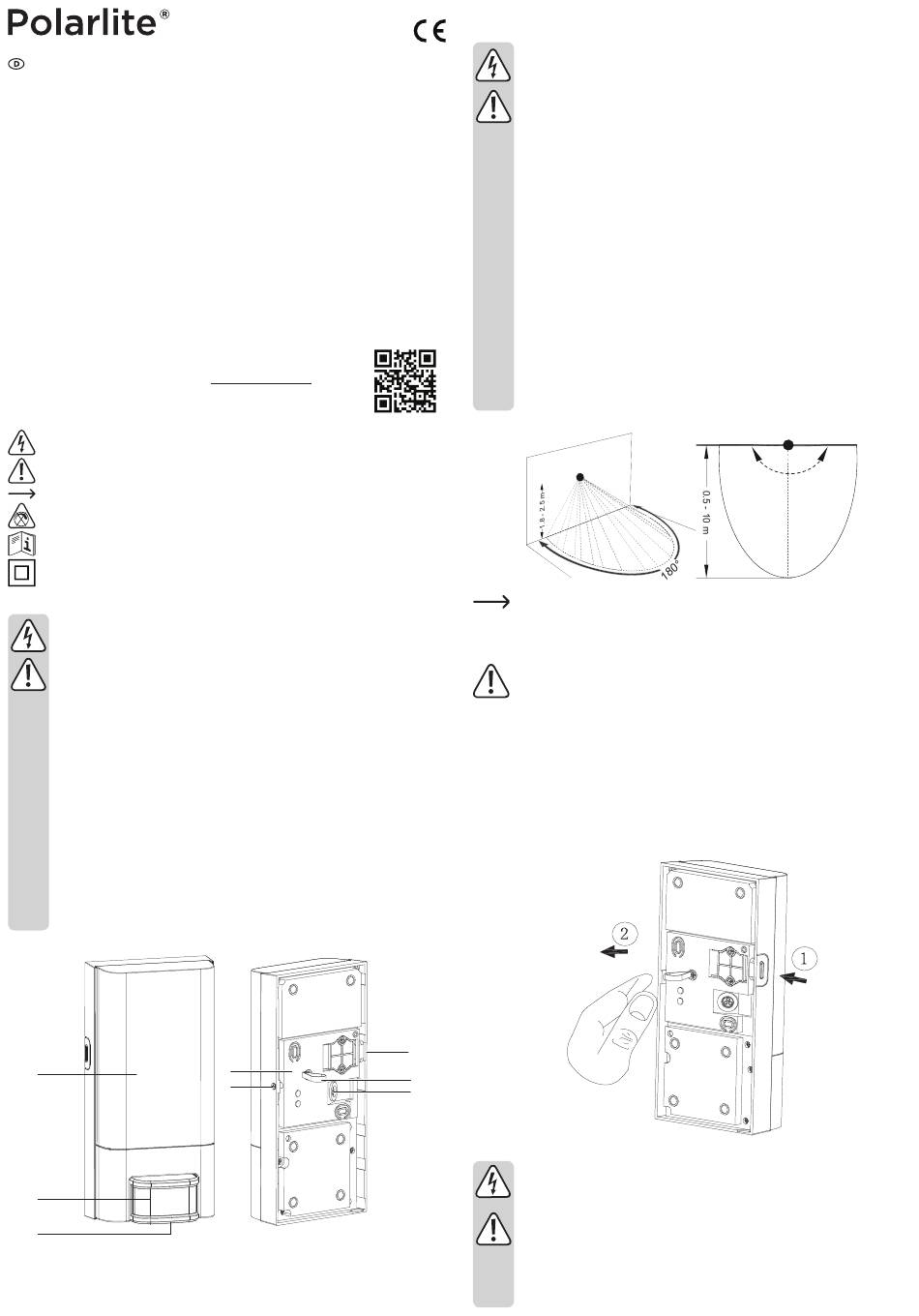

Bedienelemente
3
2
1
PIR-Regler: TIME / LUX
1
2 PIR-Sensor
3 LED-Licht
4 Deckelhalteschraube
5
4
5 Montageplatte
6 Deckel-Entriegelungslasche
7 Fingerhalter (zum Abnehmen der Grundplatte)
8 Dichtung für Stromkabel
Montagehinweise
a) Vorbereiten der Montage
• Die Montage des Produkts muss von einem qualifizierten Fachmann durchgeführt werden (d. h. einem
Elektriker), der mit allen geltenden Vorschriften vertraut ist!
• Durch unsachgemäße Handhabung der Netzspannung gefährden Sie nicht nur sich selbst sondern auch
andere Personen!
• Wenn Sie nicht über das entsprechende Fachwissen verfügen, montieren Sie das Produkt nicht selbst,
sondern überlassen Sie diese Aufgabe einem Fachmann.
• Das Produkt ist für den Betrieb im geschützten Außenbereich nach IP44 geeignet. Das Produkt darf nicht
in oder unter Wasser betrieben werden. Dadurch besteht Lebensgefahr durch einen elektrischen Schlag!
• Schützen Sie das Produkt vor Salzwasser (z.B. Streusalz im Winter), um Korrosion zu vermeiden.
• Montieren Sie das Produkt nur an einer senkrechten Fläche.
• Montieren Sie das Produkt nicht an oder in Fahrzeugen.
• Das Produkt ist nicht explosionsgeschützt. Verwenden Sie das Produkt nicht in Räumen, in denen brennbare
Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!
• Hängen oder befestigen Sie keine Gegenstände (z.B. Dekorationsmaterial) an die Leuchte.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.
• Berücksichtigen Sie bei der Montage die Netzkabelverlegung.
• Verwenden Sie zur Stromversorgung nur eine geeignete fest verlegte Netzleitung.
• Zum Ein- und Ausschalten des Produktes ist ein geeigneter Schalter erforderlich.
• Das Produkt muss über eine bestehende Unterverteilung mit einer 10/16A-Sicherung abgesichert werden. Zu
diesem Zweck muss ein Fehlerstromschutzschalter (FI-Schalter) vorgeschaltet werden.
• Die Montage des Produkts darf nur im spannungsfreien Zustand vorgenommen werden. In diesem Sinne
genügt es nicht, das Licht nur mit dem Lichtschalter auszuschalten.
• Schalten Sie den FI-Schalter und/oder den jeweiligen Sicherungsautomaten aus, im Stromkreis kein
Strom mehr fließt. Schützen Sie die Schalter vor dem unbefugten Wiedereinschalten, beispielsweise durch
Anbringen eines Warnschilds. Schalten Sie auch den betreffenden Fehlerstromschutzschalter aus, sodass
alle Kontakte des Netzkabels von der Stromversorgung getrennt sind.
• Prüfen Sie mit einem geeigneten Messgerät, ob im Stromkreis noch eine Restspannung anliegt.
b) Installationsort bestimmen
Der Bewegungsmelder hat eine Reichweite von 0,5 bis 10 Metern (vor der Leuchte) und einen Erfassungswinkel
von 180°.
Für eine optimale Bewegungserkennung sollte die Leuchte etwa 1,8 - 2,5 Meter über dem Boden angebracht
werden.
Der Erfassungsbereich des Geräts kann durch Temperaturänderungen, Montagehöhe und Lage beeinflusst werden.
Bringen Sie das Gerät nicht in der Nähe von Wärmequellen an. Zum Beispiel warme Lüftungsschächte,
Klimageräte oder Leuchten. Nicht in der Nähe heller Bereiche montieren.
Das Produkt ist für den Betrieb in ungeschützten Außenbereichen geeignet. Das Produkt darf jedoch niemals in
oder unter Wasser betrieben werden.
Wählen Sie für das Panel einen Ort, an dem es nicht durch herabfallende Gegenstände oder durch Tiere zerstört
werden kann.
Ordnen Sie das Gerät nicht an einer Stelle an, an der es Gegenständen gegenüber liegt, die sich im Wind
bewegen können. Zum Beispiel Bäume oder Büsche. Auch stark reflektierenden Flächen können eine
Auslösung des PIR-Sensors bewirken.
Befestigen der Montageplatte
a) Abbauen der Montageplatte
• Montieren Sie die Deckelschraube (4) mit einem Kreuzschlitz-Schraubendreher ab.
• Drücken Sie die Klinke (6) ein und ziehen Sie den Deckel mit dem Fingerhalter (7) vorsichtig ab.
6
7
8
b) Löcher bohren und Dübel montieren
• Achten Sie beim Bohren oder Festziehen der Schrauben darauf, keine Kabel, Leitungen oder Rohre zu
beschädigen, die unterputz verlegt sind. Bei versehentlichem Anbohren elektrischer Leitungen besteht die
Gefahr eines lebensgefährlichen elektrischen Schlags!
• Die Wandmontage ist nur dann zulässig, wenn die Wandbeschaffenheit dafür geeignet ist. Dünne
Leichtbauwände oder Gipskartonplatten sind normalerweise ungeeignet.
• Achten Sie darauf, dass der Montageort ausreichend stabil und fest ist, um das Gerätegewicht zu halten.
• Prüfen Sie vor dem Anbringen, ob die beiliegenden Schrauben und Dübel für die entsprechende
Wandbefestigung geeignet sind. Fragen Sie im Zweifelsfall vor der Montage einen Fachmann.
• Die Wahl eines nicht geeigneten Montageortes kann zu Personen- oder Sachschäden führen.
• Bereiten Sie die Fläche für die Montage vor. Sie muss trocken, sauber, eben und frei von Ablagerungen sein.
• Stellen Sie immer sicher, dass das Gerät gut befestigt und fest montiert ist, bevor Sie es loslassen.
180°
180°
