Philips KAH3 Installation Instructions

READ THESE INSTRUCTIONS CAREFULLY BEFORE INSTALLING THIS FIXTURE
CAUTION: THE ELECTRICAL POWER MUST BE DISCONECTED BEFORE HANDLING THE FEED CABLE.
LIRE CE DOCUMENT ATTENTIVEMENT AVANT D'INSTALLER LE LUMINAIRE
ATTENTION : COUPER L'ALIMENTATION ÉLECTRIQUE AVANT DE MANIPULER LE CABLE D'ALIMENTATION.
WARNING:
This KAH3-KAV3 Swivel joint for Offroad product can be used only with RoadFocus (RFM, RFL). The swivel joint has been
designed for the loading of these 2 products only. Installing any other product onto this swivel joint is not authorized by Philips Roadway
Lighting.
AVERTISSMENT : L'articulation KAH3-KAV3 pour le produit Offroad doit être utilisée uniquement avec RoadFocus (RFM,
RFL). L'articulation a été conçue seulement pour les charges de ces deux produits. L'installation de tout autre produit sur cette
articulation n'est pas autorisée par Philips Roadway Lighting.
PRODUCT CODE: KAH3. FOR HORIZONTAL ARM BRACKET (ø1.900 @ ø3.25'')
CODE PRODUIT : KAH3. POUR CONSOLE À BRAS HORIZONTAL (ø1.900 @ ø3.25'')
PRODUCT CODE: KAV3. FOR PPOST TOP (ø1.900 @ ø3.25'')
CODE PRODUIT : KAV3. POUR TENON FÛT (ø1.900 @ ø3.25'')

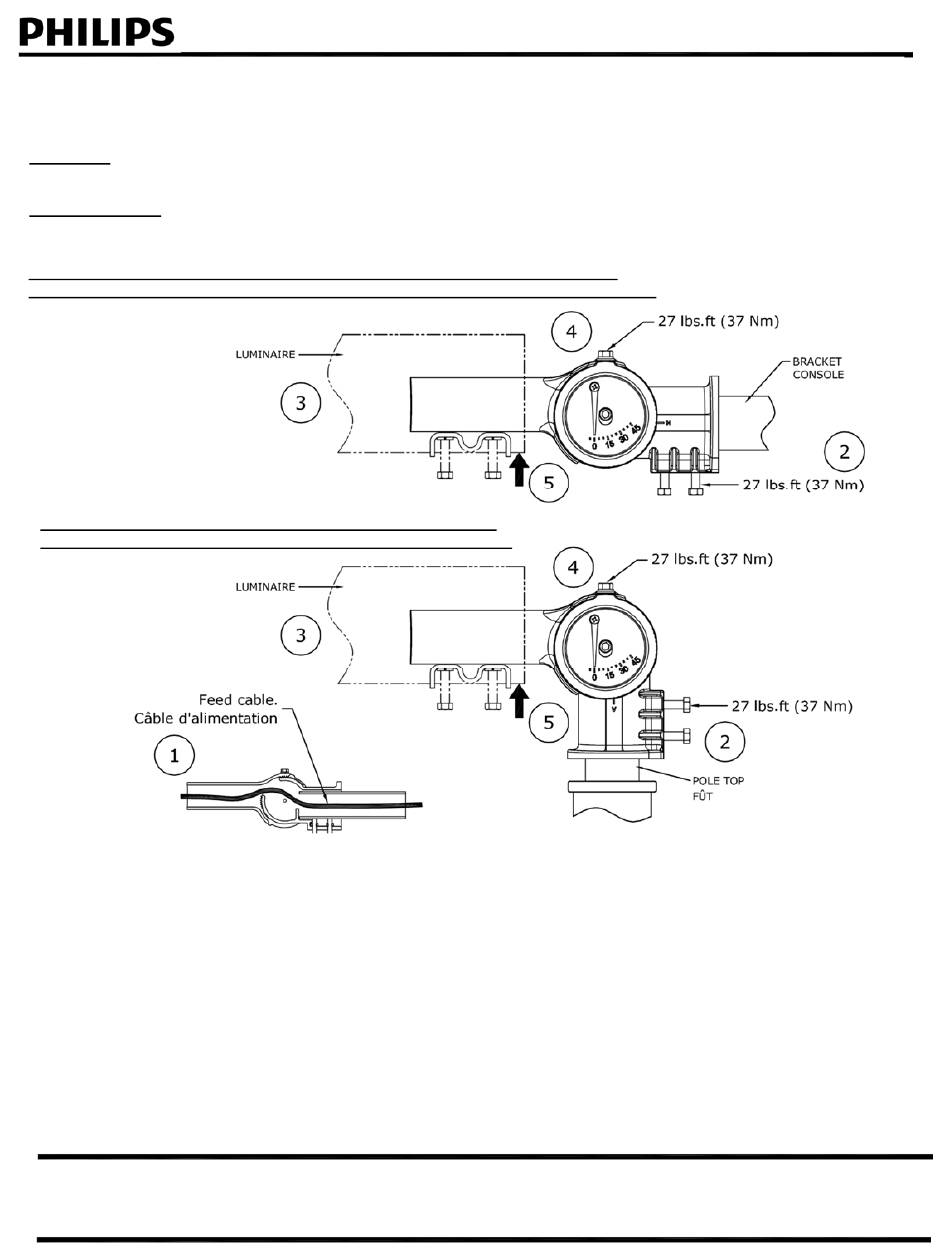

Installation:
1- Pass the feed cable thru the swivel joint openings as shown.
2- Slip the swivel joint onto the bracket or pole end and tighten the two vice bolts @ 27 lbs.ft (37Nm). Required torque set for installation
on a steel tube tested to withstand up to 3G vibration load rating.
3- Install the luminaire to the swivel joint. See luminaire instruction sheet for alignment and for the recommended torque.
Tilt adjustment:
4- Unscrew 3 full turns to loosen the two tilt adjustment bolts.
5- Lift the luminaire until the desired tilt angle is reached.
4- Tighten the two tilt adjustment bolts @ 27 lbs.ft (37Nm)
Installation :
1- Passer le câble d'alimentation à travers l'articulation comme montré dans l'image.
2- Glisser l'articulation sur l'extrémité du fût ou de la console. Serrer les 2 boulons @ 27 lbs.ft (37Nm).
sur tube d'acier résistant à une vibration 3G.
3- Installer le luminaire à l'articulation. Voir le dessin d'installation du luminaire pour l'alignement et pour le couple de serrage.
Ajustement de l'inclinaison :
4- Desserrer les 2 boulons 3 tours complèts.
5- Lever sur le luminaire à l'endroit indiqué jusqu'à l'angle désiré.
4- Serrer les 2 boulons @ 27 lbs.ft (37Nm).
KAH3-KAV3
INSTALLATION INSTRUCTIONS
SWIVEL_JOINT_ARTICULATION
Couple de serrage établi pour une installation
1/2
442100156310
