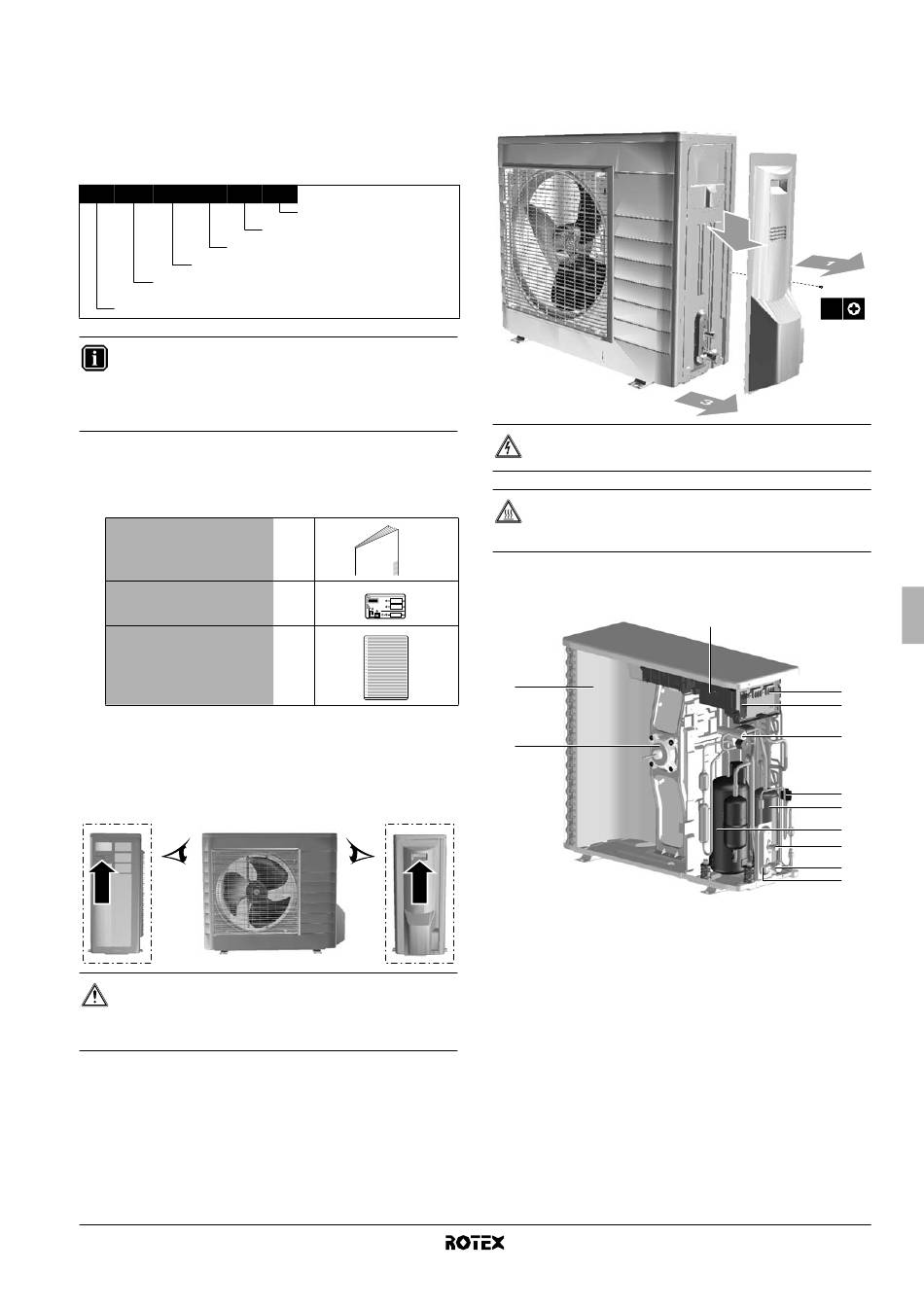

3.4. Modellkennung

Die RRLQ-Einheiten umfassen spezielle Ausrüstungen (Isolation,
Bodenplatten-Heizung etc.), um einen ordnungsgemäßen Betrieb in
Umgebungen zu gewährleisten,
Umgebungstemperaturen in
Luftfeuchtigkeit auftreten können.
entsprechenden Komponenten (Isolierung, Bodenplatten-Heizung
etc.) zur Vermeidung von Vereisungen ausgestattet.
RR L Q 006 BB
Kapazitätsklasse (kW)
Außeneinheit mit R410A
L=Niedrige Wassertemperatur – Umgebungsbereich
(–10°C~–20°C)
Geteilte Wärmepumpe für den Außenbereich
INFORMATION
Eine RRLQ0*BA/BB-Außeneinheit kann nur an eine
RKHBH/X008BA/BB-Inneneinheit angeschlossen werden.
(Die Heizung für die Bodenplatte der Außeneinheit muss
von der Inneneinheit gesteuert werden.
3.5. Zubehör
■
Überprüfen Sie, ob das folgende Zubehör im Lieferumfang der
Einheit vorhanden ist.
Installationsanleitung
Aufkleber zu fluorierten
Treibhausgasen
Mehrsprachiger Aufkleber mit
Hinweisen zu fluorierten
Treibhausgasen

3.6. Transport

Transportieren Sie die Einheit vorsichtig, indem Sie sie an den
Griffen links und rechts anheben (siehe Abbildung unten).
A A
A
VORSICHT
Berühren Sie nicht
Aluminiumrippen der Einheit, um eine Verletzung zu
vermeiden.
RRLQ006~008BBV3
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW68222-1 – 02.2011
in denen geringe
Verbindung mit einer hohen
Diese Modelle sind
V3
V3=1~, 230 V, 50 Hz
Baureihe
1
1
1
B B
B
den Lufteinlass oder die
4. Ü
BERSICHT ÜBER DIE
4.1. Einheit öffnen
mit
GEFAHR: STROMSCHLAG
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf Seite 2.
GEFAHR: KONTAKT MIT ROHREN UND INTERNEN
BAUTEILEN VERMEIDEN.
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf Seite 2.

4.2. Hauptkomponenten

1
2
1 Wärmetauscher
2 Lüftermotor
3 Schaltkasten mit Hauptplatine (Inverter und Regler-
Platine)
4 Anschlüsse für die Datenübertragung und
Stromversorgung
5 Wartungsplatine
6 4-Wege-Ventil
7 Elektronisches (Haupt-) Expansionsventil
8 Akkumulator
9 Verdichter
10 Absperrventil der Flüssigkeitsleitung
11 Gasleitungs-Absperrventil
12 Wartungsanschluss
E
INHEIT
2
1x
3
4
5
6
7
8
9
10
11
12
