7. E

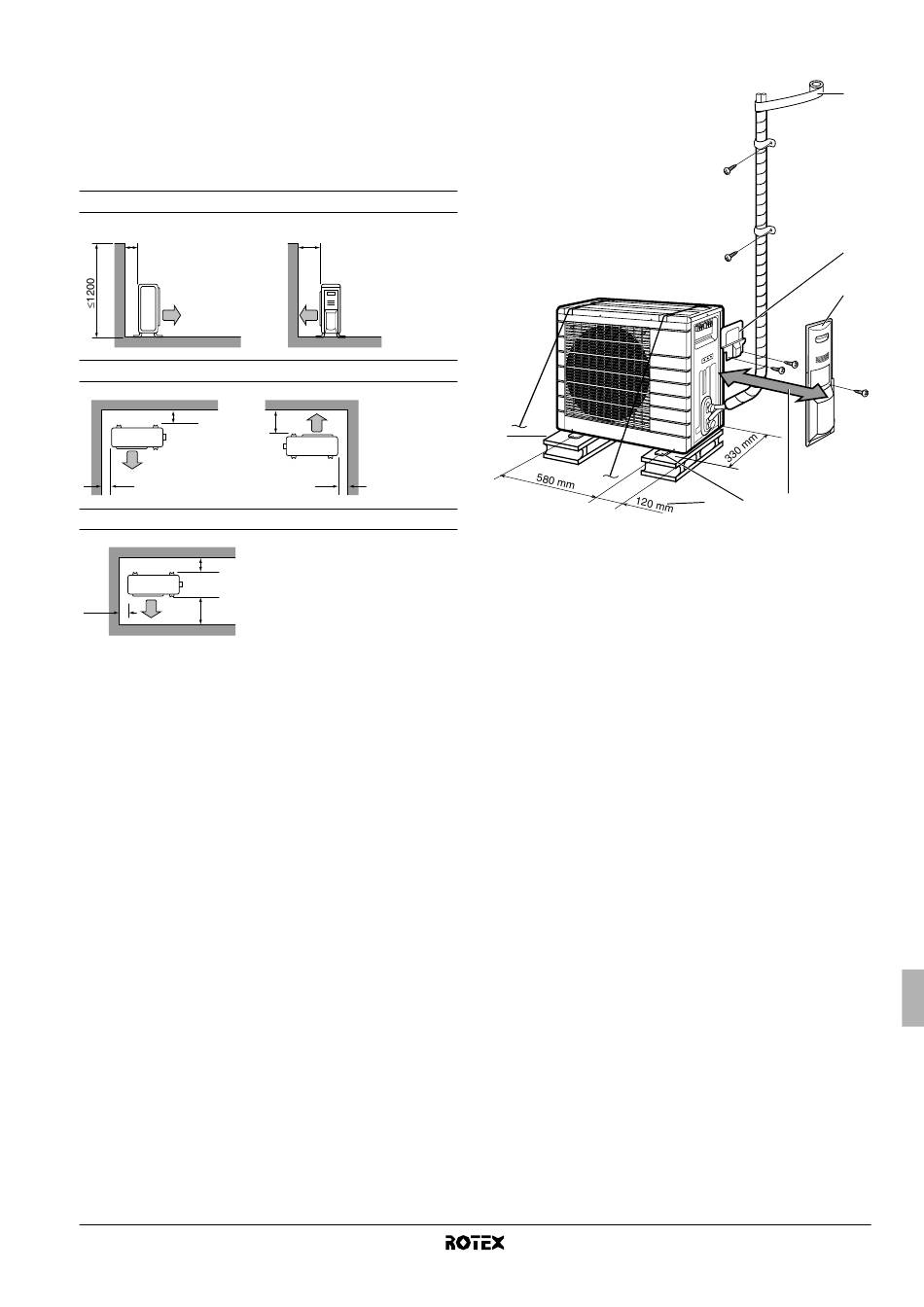

SPAÇO DE MANUTENÇÃO DA INSTALAÇÃO
■
Se existir uma parede ou outro obstáculo no caminho do fluxo
de ar de admissão ou exaustão da unidade de exterior, siga as
recomendações abaixo.
■
Para qualquer um dos esquemas de instalação apresentados
abaixo, a altura da parede no lado da exaustão deverá ser igual
ou inferior a 1200 mm.

Parede num dos lados (unidade: mm)

>100

Parede em dois lados (unidade: mm)

>100
>350
>50
Parede em três lados (unidade: mm)
>100
>50
>350
RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011
>350
>50
7.1. Desenho de instalação da unidade de exterior
7
1 Envolva o tubo de isolamento em fita de acabamento de
cima a baixo.
2 Tampa de serviço
3 Tampa da válvula de paragem
4 250 mm afastado da parede. Providencie espaço para
intervenções técnicas na instalação eléctrica e na
tubagem.
5 Se existir perigo de queda ou derrubamento da unidade,
fixe a unidade com os parafusos de base ou com arame
ou outros meios.
6 Distância em relação ao lado exterior da tampa da válvula
de paragem
7 Se o local não possuir uma boa drenagem, coloque a
unidade em cima de blocos. Ajuste a altura da base de
blocos de forma a que a unidade fique nivelada. Caso
contrário, poderá ocorrer uma fuga ou acumulação de
água.
1
2
3
6 5 4
