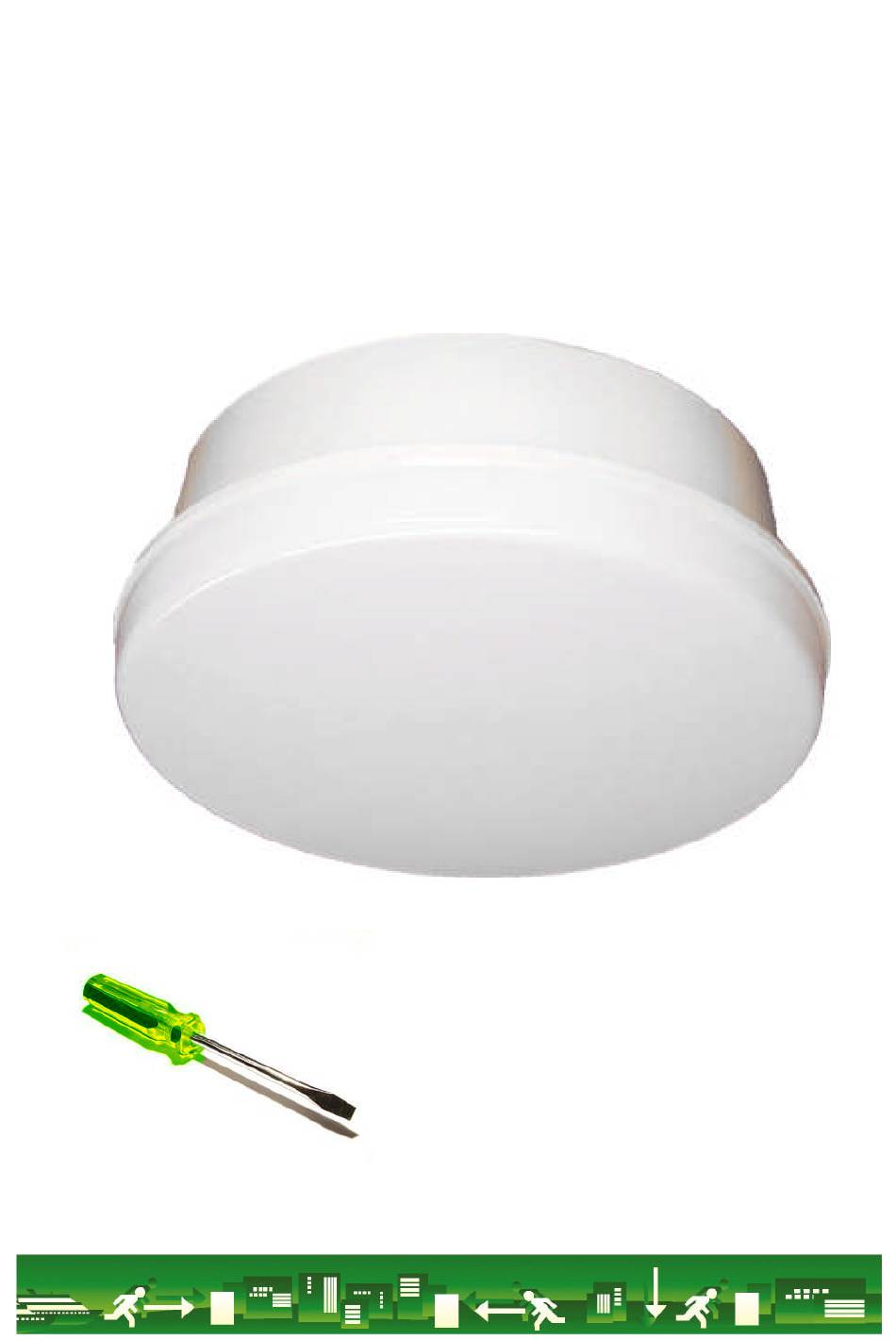

- Page 1 TWT22XX...
- Page 2 ENGLISH PAGE SUOMI SIVU SVENSKA SIDAN MECHANICAL DIMENSIONS PAGE...
-
Page 3: Product Description
EN1838 LVD-directive only for the types with 230V supply voltage. -Type code ending to -K or -T: The type is compatible with the Teknoware central battery unit with automatic addressable testing. Moreover, the T- types are non-maintained luminaires compatible with the Teknoware central battery units and Teknoware Local Controller TS9069x. - Page 4 TWT2284K/T: - supply voltage: 230 V AC/DC (Note! Luminaire shall be connected to 230V AC/DC emergency lighting central battery unit) - light source: Fluorescent lamp 18W TC-E Electrical and mechanical installation Surface mounting: Remove the diffuser. Open the intermediate plate. It can be left hanging from the hinge.
-
Page 5: Setting The Address
- The luminaire types which have their type codes ending with -K or -T have an address module for addressable testing of the luminaires. This feature can be used with the Teknoware TK23xxC central battery unit. For this the address of the luminaire shall be set before or during the installation. - Page 6 In the example picture the luminaire is set for address 1 and also set to maintained mode by DIP number six. The black square in example picture indicates the dip switch so that the DIP number 1 is set to position ON.
- Page 7 LUMINAIRE CLASSIFICATION LABEL Emergency lighting luminaires shall be classified and marked as to their construction as follows. A unique designation denoting the type, mode of operation, the facilities included and the rated duration of the luminaire shall be clearly affixed to the luminaire. The designation consists of a rectangle divided the three or four segments each containing one or more positions.
-
Page 8: Tekniset Tiedot
ASENNUS- JA HUOLTO-OHJE, TWT22 TURVA 22 TUOTEPERHEEN TURVAVALAISIMET Tuotekuvaus Valaisin on tarkoitettu ajoittain toimivaksi tai jatkuvatoimiseksi turvavalaisimeksi. Käyttökohteet: Rakennukset, laivat ja paloviranomaisten vaatimat kohteet. Yleistä huomioitavaa Tuotteen asennuksen ja huollon saa suorittaa vain sähköalan ammattitaitoinen henkilö. Tuotteeseen saa vaihtaa vain alkuperäisiä varaosia. Tuotteen vaatimusten mukaisuuden säilyttämiseksi tuotetta ei saa muuttaa ilman valmistajan antamaa kirjallista lupaa. - Page 9 Sähköinen ja mekaaninen asennus Uppoasennus: Valaisimen saa asentaa suoraan kattoon ilman minimietäisyyttä. Tee upotettavaan pintaan halkaisijaltaan 256mm aukko, johon valaisimen saa upotettua. Irrota valaisimen kupu kääntämällä ruuvimeisselillä varovasti valaisimen rungon ja kuvun välisestä raosta. Kun kupu on noussut reunasta irti, nosta kupu käsin irti valaisimen rungosta. Aukaise valaisimen välikannessa oleva ruuvi.
-
Page 10: Huolto Ja Kunnossapito
Valaisimen valonlähde pitää vaihtaa, kun valaisin ei täytä standardin EN1838 vaatimuksia pintakirkkaudesta. Hävittäminen Teknoware Oy on SELT ry:n jäsen. Lamppuja ja valaisimia otetaan vastaan myös yrityksiltä kuluttajakeräyspisteisiin (max 300 kpl/kerta) ja suuremmat erät yritysten lamppujen palautuspisteisiin. Lähimmän keräyspisteen sekä ajankohtaiset kierrätysohjeet löytää... - Page 11 TWT2284T tyypin valaisin sisältää elektroniikka-yksikön TS98252, jossa on Control turvavalokeskuksen ja tilavahtijärjestelmän tarvitsema toiminto. Sisältää vakiona tilavahti toiminnon. (ajoittain toimiva turvavalaisin). TWT2281K tyypin valaisin sisältää TMT0901 liitäntälaitteen, jossa on Control turvavalokeskuksen ja tilavahtijärjestelmän tarvitsema toiminto. (jatkuvatoiminen turvavalaisin tai ajoittain toimiva turvavalaisin) HUOM! OSOITETTA EI SAA ASETTAA JÄNNITTEELLISENÄ.
- Page 12 TWT2284K/T liitäntälaite TWT2281K liitäntälaite DIP 5 EI KÄYTÖSSÄ DIP 6 OFF JATKUVATOIMINEN TURVAVALO DIP 6 ON AJOITTAIN TOIMIVA TURVAVALO /TILAVAHTI TOIMINTO...
- Page 13 LUOKITUSTARRAN MERKITSEMIS- JA KÄYTTÖOHJE Standardi EN 60 598-2-22 vaatii, että turvavalaisimet täytyy luokitella toiminnan ja rakenteen mukaan. Tämän vuoksi valaisimeen on kiinnitettävä asennuksen jälkeen näkyvään paikkaan neljällä ruudulla varustettu tarra. Tarrassa olevat ruudut on täytettävä rakennetta ilmaisevilla kirjaimilla ja numeroilla. Tarraan on merkitty tehtaalta lähtiessä...
-
Page 14: Tekniska Data
INSTALLATIONS- OCH UNDERHÅLLSANVISNING, NÖDBELYSNINGSARMATUR TWT22XX Produktbeskrivning Armaturen är avsedd för intermittent eller kontinuerligt nödbelysning, under förutsättning av typ ifråga. Användningsobjekt: Byggnader och fartyg samt objekt enligt brandmyndigheternas krav. Observera följande Endast en fackman i elbranschen får installera och underhålla produkten. Endast originalreservdelar får användas för produkten. - Page 15 Man hittar platserna för hålen genom att passa in armaturen och infällningsjärnet i varandra. Gör ett eller flera hål för kablarna i armaturens stomme och placera membrantätningarna på sina platser. Lyft upp armaturen och infällningsjärnet i monteringsöppningen och anslut kablarna till kopplingsstycket. Belysningen kan kedjekopplas med hjälp av ett kopplingsstycke. (max.
- Page 16 Armaturens ljuskälla skall bytas när armaturen inte fyller kraven på luminans i standarden EN1838. Avfallshantering Teknoware Oy är medlem i SELT ry. Uppsamlingsplatser för konsumenter tar även emot lampor och armaturer från företag (max 300 st/gång). Större partier förs till uppsamlingsplatser för lampor från företag. Närmaste uppsamlingsplats samt aktuella återvinningsinstruktioner finns under adressen www.elker.fi.
- Page 17 TWT2284T Inne i armaturen finns en elektronikenhet TS98252 som innehåller funktion för Control typ nödbelysningscentral och också lokalvakt funktion. (intermittent fungerande armatur) TWT2281K Inne i armaturen finns en elektronikenhet TMT0901 som innehåller funktion för Control typ nödbelysningscentral och också lokalvakt funktion. (intermittent eller kontinuerligt fungerande armatur) Exempelbild demonstreras DIP selekterad för adress 1 och DIP nummer sex bestämmer armaturen som kontinuerligt lysande.
- Page 18 MÄRKNINGS- OCH ANVÄNDNINGSINSTRUKTIONER FÖR KLASSIFIKATIONDEKAL Standarden EN 60 598-2-22 kräver att säkerhetsbelysning ska klassificeras enligt funktion och konstruktion. Därför måste man efter installeringen fästa en dekal utrustad med fyra rutor på ett synligt ställe på belysningen. Dekalens rutor ska fyllas i med bokstäver och siffror som beskriver konstruktionen. Redan på fabriken har man i dekalens första ruta märkt ut ifall belysningen fungerar med eget batteri eller om den måste kopplas till ett centralbatterisystem.
-
Page 19: Mechanical Dimensions
Mechanical dimensions... - Page 20 Over 70% of our total production is exported to over 40 countries. Designing and manufacturing of Teknoware products takes place in our factories located in Lahti, Finland. Teknoware quality is based on ISO 9001 and ISO14001 systems.
