Summary of Contents for Teknoware TWT17 Series

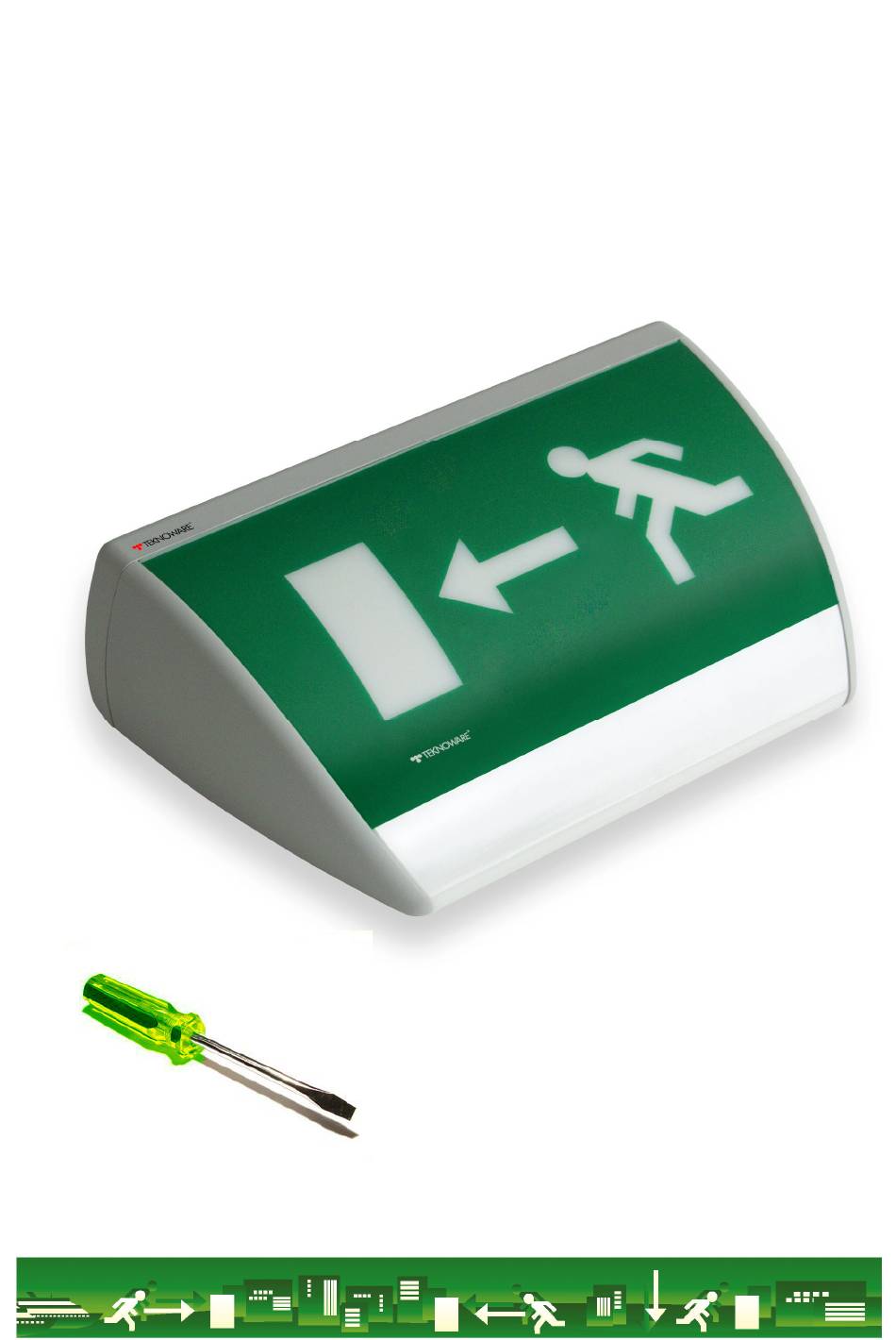

- Page 1 TWT17XX ENGLISH PAGE FINNISH PAGE SWEDISH PAGE MECHANICAL DIMENSIONS PAGE...
- Page 2 ENGLISH PAGE SUOMI SIVU SVENSKA SIDAN MECHANICAL DIMENSIONS PAGE...
-
Page 3: Product Description
EN1838 LVD-directive only for the types with 230V supply voltage. -Type code ending to -K: The type is compatible with the Teknoware central battery unit with automatic addressable testing. It can also be used with the Teknoware Local Controller unit. - Page 4 POINTS TO NOTE WHEN INSTALLING -K TYPE LUMINAIRES The luminaire types that have their codes ending with -K are compatible with Teknoware Control central battery unit with addressable testing. These types of luminaries must be set up according to manual before installation.
- Page 5 TWT1751WK: In the example picture the luminaire is set for address 1 and also set to maintained mode by DIP number six. The black square in example picture indicates the dip switch so that the DIP number 1 is set to position ON. MULTIFUNCTION PICTOGRAM This is instructions how to use multifunction pictogram.
- Page 6 Now you have white pictogram on green label. LUMINAIRE CLASSIFICATION LABEL Emergency lighting luminaires shall be classified and marked as to their construction as follows. A unique designation denoting the type, mode of operation, the facilities included and the rated duration of the luminaire shall be clearly affixed to the luminaire. The designation consists of a rectangle divided the three or four segments each containing one or more positions.
-
Page 7: Tekniset Tiedot
ASENNUS- JA HUOLTO-OHJE, TWT17 OPAS 4 TUOTEPERHEEN TURVAVALAISIMET Tuotekuvaus Valaisin on tarkoitettu jatkuvatoimiseksi turvavalaisimeksi, joka on varustettu sisältä päin valaistulla poistumisopasteella. Käyttökohteet: Rakennukset, laivat ja paloviranomaisten vaatimat kohteet. Yleistä huomioitavaa Tuotteen asennuksen ja huollon saa suorittaa vain sähköalan ammattitaitoinen henkilö. Tuotteeseen saa vaihtaa vain alkuperäisiä... -
Page 8: Huolto Ja Kunnossapito
Valaisimen valonlähde pitää vaihtaa, kun valaisin ei täytä standardin EN1838 vaatimuksia pintakirkkaudesta. Hävittäminen Teknoware Oy on SELT ry:n jäsen. Lamppuja ja valaisimia otetaan vastaan myös yrityksiltä kuluttajakeräyspisteisiin (max 300 kpl/kerta) ja suuremmat erät yritysten lamppujen palautuspisteisiin. Lähimmän keräyspisteen sekä ajankohtaiset kierrätysohjeet löytää... - Page 9 TWT1751WK(S) VALAISIMEN ASENTAMISESSA HUOMIOITAVAA Tuote K mallin valaisin on tarkoitettu kytkettäväksi Teknowaren Control mallin turvavalokeskus- ja/tai TS906XX tilavahdilla varustettuun järjestelmään. Valaisinryhmien kaapelointia ei saa nollata missään tilanteessa. Osoitteen ja/tai tilavahti toiminnon asettaminen HUOM! OSOITETTA EI SAA ASETTAA JÄNNITTEELLISENÄ Valaisimen sisällä on elektroniikkayksikkö TST1401B, joka sisältää koodikytkimen. DIP kytkimissä...
- Page 10 TWT1751WK(S) DIP 5 EI KÄYTÖSSÄ DIP 6 OFF JATKUVATOIMINEN TURVAVALO DIP 6 ON AJOITTAIN TOIMIVA TURVAVALO /TILAVAHTI TOIMINTO MONIVALINTATARRA Tähän valaisimeen on liimattu monivalintatarra tai valaisimen mukana tulee irtotarra. Monivalintatarraan on valmiiksi esileikattu kaikki kolme (3) poistumistiesuuntaa Vaihtoehdot ovat: d) Juoksija + nuoli vasemmalle + ovi e) Juoksija + nuoli oikealle + ovi Juoksija + nuoli alas + ovi Kuinka monivalintatarraa käytetään:...
- Page 11 Haluttu poistumistiesuuntakuvio on muodostunut, valkoinen juoksijakuvio, nuoli ja ovi vihreällä pohjalla. Muunlaiset kuviot eivät ole sallittuja LUOKITUSTARRAN MERKITSEMIS- JA KÄYTTÖOHJE Standardi EN 60 598-2-22 vaatii, että turvavalaisimet täytyy luokitella toiminnan ja rakenteen mukaan. Tämän vuoksi valaisimeen on kiinnitettävä asennuksen jälkeen näkyvään paikkaan neljällä...
- Page 12 d) Neljännessä ruudussa olevat merkinnät tarkoittavat omilla akuilla varustettujen valaisinten toiminta-aikaa minuuteissa. 10 min 60 min 120 min Esim. Keskusjärjestelmään kytketty jatkuvatoiminen turvavalaisin 180 min...
- Page 13 INSTALLATIONS- OCH UNDERHÅLLSANVISNING, NÖDBELYSNINGSARMATUR TWT17XX Produktbeskrivning Belysningen är avsedd för kontinuerlig nödbelysning som är utrustad med genomlyst avgång skylt. Användningsobjekt: Byggnader och fartyg samt objekt enligt brandmyndigheternas krav. Observera följande Endast en fackman i elbranschen får installera och underhålla produkten. Endast originalreservdelar får användas för produkten.
- Page 14 Armaturens ljuskälla skall bytas när armaturen inte fyller kraven på luminans i standarden EN1838. Avfallshantering Teknoware Oy är medlem i SELT ry. Uppsamlingsplatser för konsumenter tar även emot lampor och armaturer från företag (max 300 st/gång). Större partier förs till uppsamlingsplatser för lampor från företag. Närmaste uppsamlingsplats samt aktuella återvinningsinstruktioner finns under adressen www.elker.fi.
- Page 15 Inställning av adress OBS! ADRESSINSTÄLLNING FÅR INTE UTFÖRAS MED SPÄNNING INKOPPLAD. Ställ in adressen på följande sätt: Inne i armaturen finns en elektronikenhet som innehåller en dip-kontakt. Ställ in den adress som nödbelysningscentralen behöver för att identifiera armaturen med dip-kontakten. Inställningen av adress utförs med kodkontakten som finns i ena hörnet av elektronikenhetens gavel.
- Page 16 FLERVALSDEKAL En flervalsdekal har klistrats fast på belysningen, eller en lös dekal medföljer belysningen. På flervalsdekalen har alla tre (3) räddningsvägar skurits ut. Alternativen är: Löpare + pil till vänster + dörr Löpare + pil till höger + dörr Löpare + pil neråt + dörr Hur används flervalsdekalen: Lös dekal: Avlägsna skyddspappret (mönstrat) från dekalens limyta...
- Page 17 Enhetsbelysning (fungerar med eget batteri) Ska kopplas till ett centralbatterisystem b) Beteckningarna i den andra rutan betyder: Belysningens funktionssätt säkerhetsbelysning som fungerar tidvis säkerhetsbelysning som fungerar kontinuerligt kombinationsbelysning som fungerar tidvis kombinationsbelysning som fungerar kontinuerligt kombinerad säkerhetsbelysning som fungerar tidvis kombinerad säkerhetsbelysning som fungerar kontinuerligt perifer säkerhetsbelysning c) Beteckningarna i den tredje rutan betyder: Apparatur...
- Page 19 Mechanical dimensions FLAG MAINTAIN...
- Page 20 Over 70% of our total production is exported to over 40 countries. Designing and manufacturing of Teknoware products takes place in our factories located in Lahti, Finland. Teknoware quality is based on ISO 9001 and ISO14001 systems.
