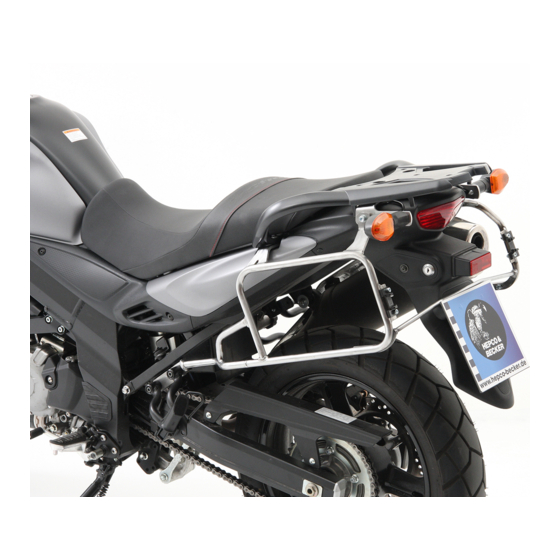

Cutout set suzuki v-strom 650 abs side carrier, stainless steal firmly bolted

Advertisement

Cutout Set SUZUKI V-Strom 650 ABS
Kofferträger Edelstahl, festverschraubt
Side carrier, Stainless steal firmly bolted
Baujahr 2012-2016 / date of manufacture 2012-2016
Artikel Nr.: / Item-no.:
6513528 00 22-00-40
6513528 00 22-01-40
Baubreite des Kofferträgers inkl. Koffern: 108 cm
Width of the side carrier incl. cases: 108 cm
Silber/silver
schwarz/black
Kombinierbar mit Easy-/Alurack
Carrier can be combined with Easy-/Alurack
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 6513528 00 22-00-40 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for hepco & becker 6513528 00 22-00-40

  • Page 1 Cutout Set SUZUKI V-Strom 650 ABS Kofferträger Edelstahl, festverschraubt Side carrier, Stainless steal firmly bolted Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black Kombinierbar mit Easy-/Alurack Baubreite des Kofferträgers inkl. Koffern: 108 cm Width of the side carrier incl.
  • Page 2 Cutout Set SUZUKI V-Strom 650 ABS Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black INHALT CONTENTS 610219 00 00 Xplorer Koffer Cutout 37 rechts - Xplorer case Cutout 37 right...
  • Page 3 Cutout Set SUZUKI V-Strom 650 ABS Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black BENÖTIGTE WERKZEUGE TOOLS REQUIRED Größe/ Size15/25/ Größe/ Ratsche Größe/Size 8/10/13 30/45 Size 6/5 Ratchet WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung.
  • Page 4 Cutout Set SUZUKI V-Strom 650 ABS Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS In die freien Bohrungen am Heck (Originalbefestigungspunkt Brücke) die abgesetzten Aludistanzen ø25/16 x 8,5 x 7 einlegen.
  • Page 5 Cutout Set SUZUKI V-Strom 650 ABS Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS LINKE SEITE / LEFT SIDE Der Kofferträger wird auf jeder Seite an 3 Befestigungspunkten montiert: am Soziusfußrastenhalter...
  • Page 6 Cutout Set SUZUKI V-Strom 650 ABS Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage Kofferträger links: Die hintere Lasche des Kofferträgers an dem bereits montierten Halteadapter verschrauben, hierfür die VA-Torx-...
  • Page 7 Cutout Set SUZUKI V-Strom 650 ABS Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Der Kofferträger wird am hinteren Befestigungspunkt der Fußrasten- halterung mit dieser zusammen verschraubt.
  • Page 8 Cutout Set SUZUKI V-Strom 650 ABS Baujahr 2012-2016 / date of manufacture 2012-2016 Artikel Nr.: / Item-no.: 6513528 00 22-00-40 Silber/silver 6513528 00 22-01-40 schwarz/black HINWEISE ZUR KOFFERMONTAGE HINT: ASSEMBLING SIDE CASES Montage des Metalladapters zum Einhaken des Kofferhalteschlosses Die Adpater werden mit den VA-Torx Schrauben M6 x 16, U-Scheiben ø6,4 und selbstsichernde Muttern M6 am Kofferträger...
