ITEM
QUANT.
DESCRIÇÃO
Item
Qty.
Description
Iten
Cant.
Descripción
Parafuso Sextavado Flangeado M12x1,75x30
A
04
M12x1,75x30 Hexagonal Flange Bolt
Perno Hexagonal Flange M12x1,75x30
Parafuso Phillips Cabeça Panela M5x0,8x30
B
03
M5x0,8x30 Phillips Pan Head Bolt
Perno Hexagonal Cabeza Alomada M5x0,8x30
Arruela Lisa M10x2,0x21
C
08
M10x2,0x21 Flat Washer
Arandela Lisa M10x2,0x21
Arruela Lisa M12x2,5x24
D
02
M12x2,5x24 Flat Washer
Arandela Lisa M12x2,5x24
Porca Sextavada M5x0,8
E
03
M5x0,8 Hexagonal Nut
Tuerca Hexagonal M5x0,8
Porca Sextavada AF. M10x1,5
F
08
M10x1,5 Hexagonal SL. Nut
Tuerca Hexagonal AF. M10x1,5
Porca Sextavada AF. M12x1,75
G
02
M12x1,75 Hexagonal SL. Nut
Tuerca Hexagonal AF. M12x1,75
Trava Maior
H
02
Bigger Lock
Traba Mayor
Trava Menor
I
02
Smaller Lock
Traba Menor
Tomada Fêmea 7 Polos 12V (Tipo 12n)
01
J
Female Socket 7 Pins
Enchufe 7 Polos
Grampo 3,5x7,0
K
01
3,5x7,0 Clip
Presilla 3,5x7,0
Pino Trava 5/8" X 149 ER S-10 ZB
L
01
5/8" x149 ER S-10 Lock Pin
Pasador de Bloqueo 5/8" x149 ER S-10
Suportes LD/LE
M
02
RS/LS Brackets
Soportes LD/LI
Estrutura Central
N
01
Central Structure
Estructura Central
PONTEIRAS COMPATÍVEIS
K1
K1+
K556
-
4.1460.0139
Engate de Reboque K1 |
K433

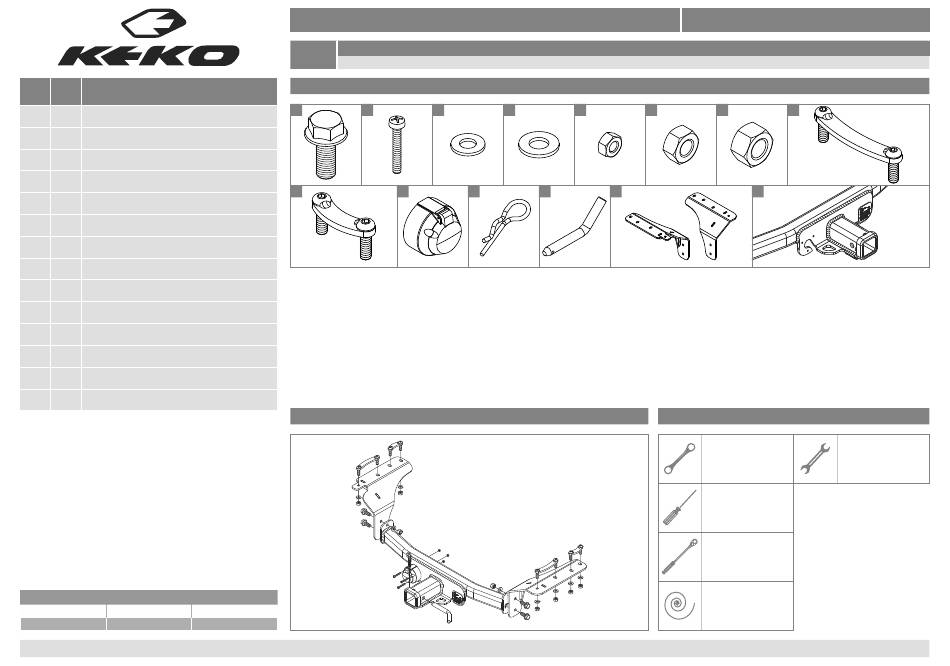

PARTES INCLUSAS /
Parts Included /
A
B
I
J
VISTA EXPLODIDA /
Exploded View /
K3
-
Rua Adhautt Mantovani - Linha 80 - Cx. Postal 336 - Flores da Cunha - RS - Brasil
CEP 95270-000 - www.keko.com.br - keko@keko.com.br - (0-XX-54) 3279-5700
K1 Towing Hitch |
Enganche de Remolque K1
VERSÕES COMPATÍVEIS /
Compatible Versions /
Premier 2.0
Piezas Incluidas
C
D
E
K
L
M
Vista Estallada
Equinox 2018 -
Versiones Compatibles
F
G
H
N
FERRAMENTAS
/
Tools /
Herramientas
Chave Catraca
16, 17 e 19
Ratcheting Box Wrench
16, 17 e 19
Llave de Carraca
16, 17 e 19
Chave Phillips
Phillips Screwdriver
Destornillador Phillips
Torquímetro com Soquetes
16, 17 e 19
Torque Wrench Ratchet
16, 17 and 19
Llave Dinamométrica
16, 17 e 19
Pedaço de Arame
Fish Wire
Cable Líder
Chave de Boca 8
Open End Wrench 8
Llave Boca Fija 8
Rev. 00 - /02/2018
Advertisement
Related Manuals for KEKO K433
Summary of Contents for KEKO K433
- Page 1 Pedaço de Arame PONTEIRAS COMPATÍVEIS Fish Wire Cable Líder K556 Rua Adhautt Mantovani - Linha 80 - Cx. Postal 336 - Flores da Cunha - RS - Brasil 4.1460.0139 Rev. 00 - /02/2018 CEP 95270-000 - www.keko.com.br - keko@keko.com.br - (0-XX-54) 3279-5700...
- Page 2 Keko Acessórios S.A. warrants to the original purchaser of Keko's products, for the period of three years, from the date of the purchase, that the product is free from defects in raw material, workmanship or finishing and it is Keko's obligation, under this warranty, to repair or replace, at Keko's election, any part or parts of the product which prove to be defective.
- Page 3 60Nm 80Nm Localize os furos originais, na parte Enrole a ponta do fio em um dos Introduza a Trava Menor “I” no furo 3, de Posicione o Suporte “M” e fixe-o ao Coloque a Estrutura Central “N” entre os inferior direita do chassi do veículo. Passe parafusos da Trava Maior “H”...
- Page 4 Para fazer a instalação elétrica da tomada do engate, visite sua oficina de confiança. Após colocada, a tampa de proteção To make the electrical deverá ser fixada com o Pino Trava “L” e installation of the hitch socket, com o Grampo “K” afim de evitar a perda visit your trusted workshop.
