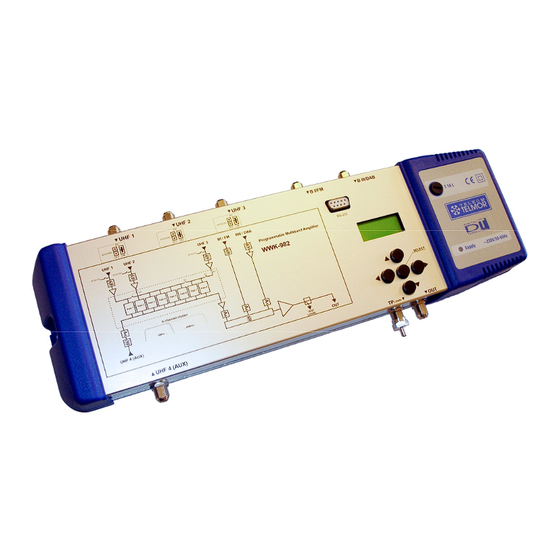

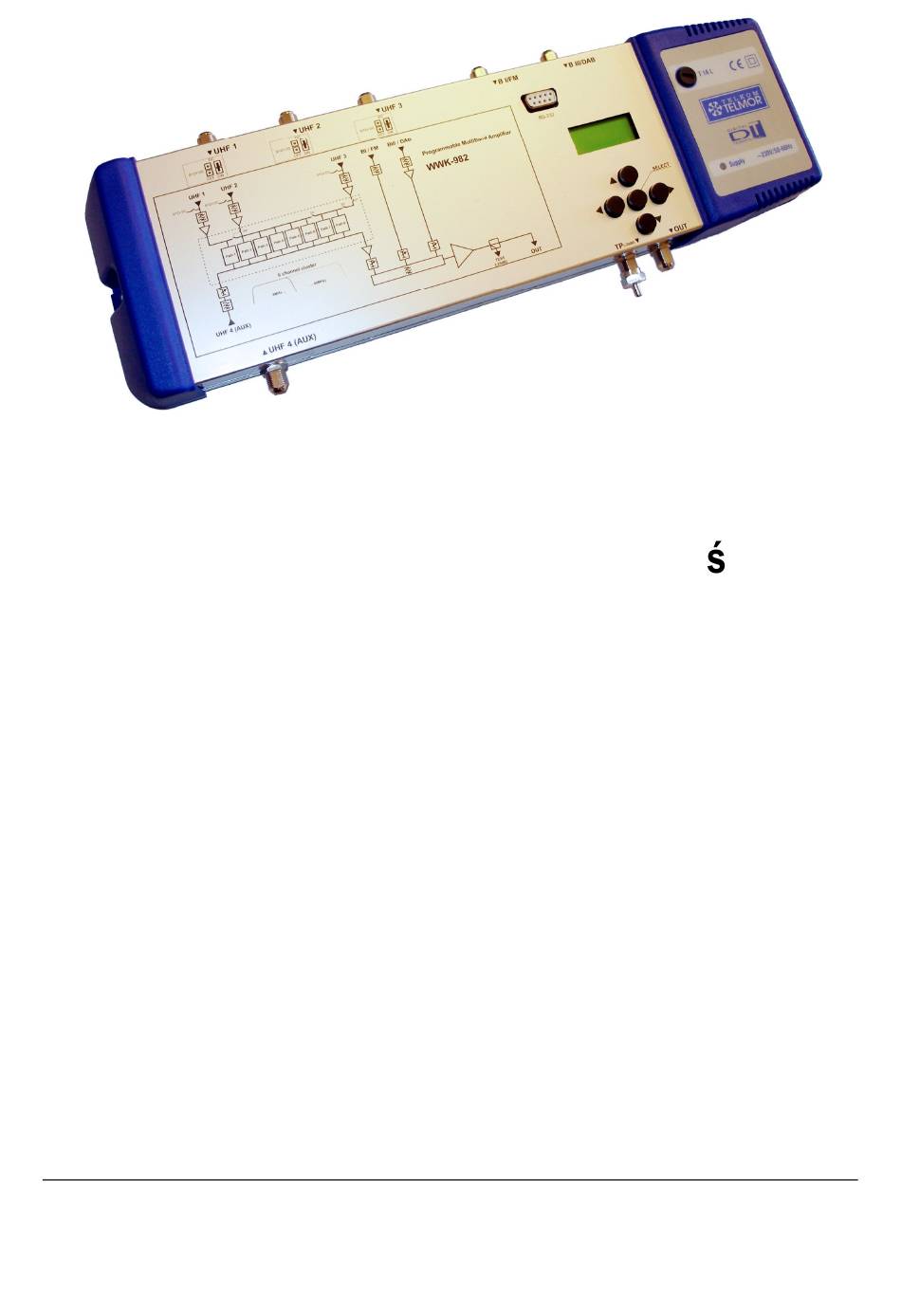

- Page 1 Programmable multiband amplifier / Programowany wzmacniacz wielowej ciowy WWK-982 User Manual / Instrukcja obsługi...
-
Page 2: Table Of Contents
Spis tre ci 1. Wa ne informacje ......................3 1.1 Utylizacja niepotrzebnego sprz tu elektrycznego i elektronicznego......3 1.2 Przeznaczenie i charakterystyka wzmacniacza ............4 2. Podł czenia i elementy funkcjonalne wzmacniacza ............4 3. Klawiatura – opis funkcji ....................5 4. -
Page 3: Wa Ne Informacje
1. Wa ne informacje 1.1 Utylizacja niepotrzebnego sprz tu elektrycznego i elektronicznego. Symbol przekre lonego kontenera na produkcie lub na jego opakowaniu oznacza, produkt podlega dyrektywnie 2002/96/WE. Zgodnie z t dyrektyw urz dzenie elektryczne lub elektroniczne nie mo e by traktowane jako odpad komunalny, lecz powinno by dostarczone do odpowiedniego punktu zbiórki sprz tu w celu przerobu i odzysku odpadów. -
Page 4: Przeznaczenie I Charakterystyka Wzmacniacza
1.2 Przeznaczenie i charakterystyka wzmacniacza Programowany wzmacniacz wielowej ciowy WWK-982 przeznaczony jest do instalacji antenowych do odbioru programów naziemnych radiowych i telewizyjnych w domkach jednorodzinnych, rezydencjach, budownictwie szeregowym, hotelach, pensjonatach, domach wypoczynkowych, sanatoriach itp. Podstawowym zadaniem wzmacniacza jest odbiór sygnałów o ró nych poziomach z kilku anten (kierunków) wyrównanie... -
Page 5: Klawiatura - Opis Funkcji
- warto kroku - 4. Uruchomienie wzmacniacza Podł czenie i uruchomienie wzmacniacza WWK-982 nale y rozpocz zainstalowaniu i wła ciwym ustawieniu anten odbiorczych. Anteny powinny by ustawione na maksimum sygnału z danego kierunku nadawania. Do ustawienia anten zalecane jest stosowanie miernika poziomu sygnałów. -
Page 6: Ustawianie Kluczy Dla Wej Uhf1-Uhf3
UHF1 UHF2 UHF3 Tabela 1. 5. Ustawianie kluczy dla wej UHF1-UHF3 UWAGA! Wł czony tryb pozwala wprowadzanie adnych zmian w ustawieniach wzmacniacza. W tym trybie mo na tylko wł czy / wył czy funkcj AGC. Inne mo liwe ustawienia kluczy dla wej UHF1, UHF2, UHF3: 2 / 3 / 3... -
Page 7: Wybór Napi Cia Zasilania Dla Przedwzmacniaczy Antenowych
6. Wybór napi cia zasilania dla przedwzmacniaczy antenowych Na wszystkie wej cia antenowe UHF1, UHF2, UHF3 podawane jest wybrane napi cie +12V lub +24V. Wł czenie napi cia na wybrane wej cie polega na wło eniu zwory przy danym wej ciu (DC ON), wył czenie napi cia polega na wyj ciu zwory (DC OFF). -
Page 8: Programowanie Torów Kanałowych Uhf1-Uhf3
7. Programowanie torów kanałowych UHF1-UHF3 Ka dy z torów kanałowych P1…P8 przystosowany jest do transmisji od 1 do 6 s siednich kanałów TV, czyli filtr w torze kanałowym mo e mie szeroko od 8 do 48 MHz. Funkcja „Dostr” pozwala przestrajanie filtra kanałowego w zakresie -9…+9... -
Page 9: Regulacja Poziomów Sygnałów Wyj Ciowych
Funkcja „Dostr” („fine tunning”) W szczególnych przypadkach, kiedy automatyczne strojenie na cz stotliwo rodkow kanału nie daje subiektywnie dobrego efektu, mo e zaj konieczno r cznego przestrojenia niektórych torów kanałowych. Potrzeba taka mo e wyst pi w przypadku: − pojawienie si zniekształce skro nych (wyst powanie dodatkowych konturów postaci), co jest spowodowane odbiorem silnego sygnału obok słabego z tej samej... -
Page 10: Funkcje Dodatkowe
9. Funkcje dodatkowe Wybór wersji j zykowej menu wzmacniacza: - polska, - angielska IMPORT Powrót do fabrycznych funkcja, która pozwala na nastaw wzmacniacza. wgranie z karty SD do wzmacniacza wst pnych ustawie , oprogramowania systemowego (Firmware) EKSPORT funkcja, która pozwala na wgranie do karty SD ustawie wzmacniacza. -
Page 11: Schemat Blokowy
10. Schemat blokowy... -
Page 12: Parametry Techniczne
11. Parametry techniczne WWK-982 Wej cia BI / FM UHF1 UHF2 UHF3 UHF4 Zakres cz stotliwo ci pracy 47-108 174-230 470-862 470-862 Mo liwe kombinacje ustawie kluczy S1-S4 dla wej UHF1-UHF3 Wzmocnienie 26 2 45 2 44 3 30 3... -
Page 13: General Information
Manufacturer' s control, you need to notify the Manufacturer or their sales representative of this fact and agree on how to repair the defect. The WWK-982 amplifier may be stored for 18 months from the date of manufacture without any deterioration of its performance. Standard storage ambient conditions are in accordance with the environmental specifications of IEC 68.1: temperature 15 ÷... -
Page 14: Product Characteristics
Easy installation and activation • WWK-982 is equipped with 8 channel paths P1…P8 for UHF1-UHF3 inputs. Every channel has an adjustable filter, which can be tuned in range of 21…69 . Furthermore frequency band of every channel may be expanded from 8 up to 48 MHZ ( 1 up to 6 TV channels ). -
Page 15: Amplifier's Connections And Elements
3. Amplifier’s connections and elements BIII/DAB input LCD display BI/FM input UHF1-UHF3 inputs Power adapter RS-232 Test point Data port Main output Keyboard UHF4 input (AUX) - Page 16 3.1 Keyboard - back to previous menu, - step size “+ “ - previous menu position in the actual menu level - edit mode, - undo changes and back to - settings stored and back to previous actual menu level menu, menu level...
- Page 17 UHF1 UHF2 UHF3 Table 1. 5. Key combination setting for UHF1-UHF3 inputs Caution! “AGC” mode doesn’t allow any changes in amplifier’s settings. In this mode you can only turn off/on AGC function. Other possible combinations of keys for UHF inputs : Key combination: 2 / 3 / 3 2 / 3 / 3...
- Page 18 6. Setting appropriate power supply voltage for antenna preamplifiers UHF1, UHF2, UHF3 inputs are supplied with +12V or +24V voltage. Turning on the power supply is done by placing an jumper near the proper input (DC ON).
- Page 19 7. Programming of channel paths UHF1-UHF3 Each of P1…P8 channel paths is designated for transmission from 1 up to 6 adjacent TV channels (filter’s frequency band is 8 MHZ up to 48 MHZ). „TUNE” function allow to tune channel filter in range from -9 to 9 ( non-linear value and varying Choice of UHF channel for depending...
- Page 20 7.1 „Fine tuning” function In particular cases, when automatic tuning to middle frequency of the channel is not giving subjective effect, manual retuning of some channel paths might be needed. This might happen in several cases: − Cross - distortion (figure contour occurrence ), caused by receiving strong signal near weak signal from the same antenna –...
- Page 21 9. Extra functions Menu language choice : - polish, - english IMPORT Default factory settings “Import” function allows to restore load default settings and firmware from SD memory card EXPORT “Export” function allows to save amplifier’s setting on SD memory card. Thus you can fast and easily copy setting to other amplifiers.
- Page 22 10. Block diagram...
- Page 23 11. Technical Specification TYPE WWK-982 Inputs BI / FM UHF1 UHF2 UHF3 UHF4 Frequency range 47-108 174-230 470-862 470-862 Possible combinations of S1-S4 switches for UHF1-UHF3 inputs Gain 26 2 45 2 44 3 30 3 Gain regulation 20 2...
