Mopar Remote Start Manual

For jeep cherokee
Hide thumbs Also See for Remote Start:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

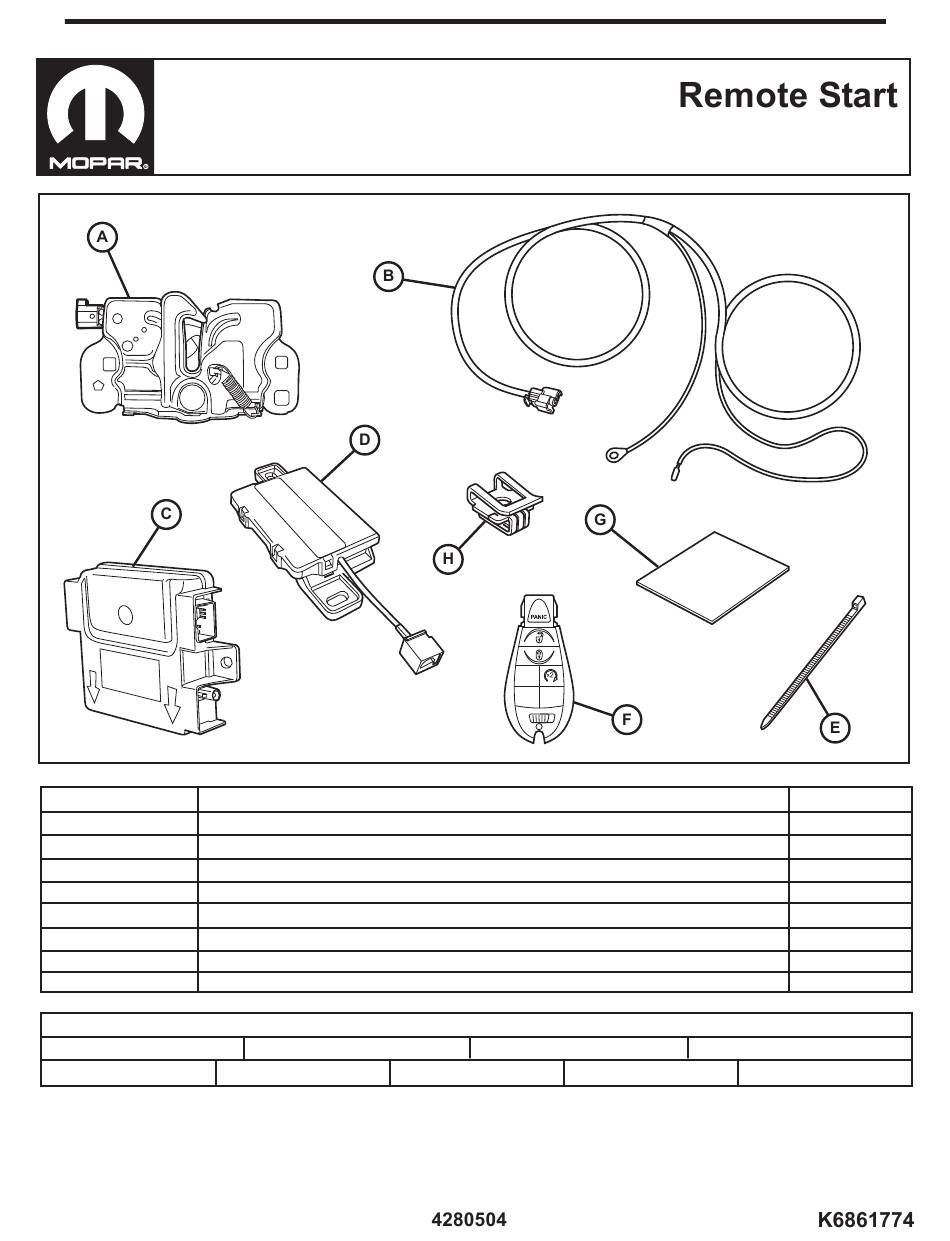

CALL OUT
A
B
C
D
E
F
G
H
Socket Wrench
Torx Driver Bits
1/17/14
DESCRIPTION
Hood Latch Assembly
Hood Switch Harness
RF Hub Module
Remote Start Antenna
Cable Tie
Ignition Keyfob
Double Sided Adhesive Sheet
Nutspring
TOOLS REQUIRED
Metric Socket Set
Tape
Wire Cutters
JEEP CHEROKEE
Phillips Screwdriver
RTV Sealant
1
QUANTITY
1
1
1
1
12
2
1
2
Trim Stick
Pry Tool

Advertisement

loading
Need help?

Need help?

Do you have a question about the Remote Start and is the answer not in the manual?

Questions and answers

Related Manuals for Mopar Remote Start

Summary of Contents for Mopar Remote Start

  • Page 1 JEEP CHEROKEE CALL OUT DESCRIPTION QUANTITY Hood Latch Assembly Hood Switch Harness RF Hub Module Remote Start Antenna Cable Tie Ignition Keyfob Double Sided Adhesive Sheet Nutspring TOOLS REQUIRED Trim Stick Socket Wrench Metric Socket Set Phillips Screwdriver Torx Driver Bits...
  • Page 2 2. In the "Service tab"-"Warranty Administration" box -"Vehicle Option Updates" screen, enter the vehicle VIN and add the sales code XBM (Remote start) as a "Dealer Installed Option". 3. Confirm that the new sales code has been successfully added to the VIN.
  • Page 3 1. Open rear liftgate. 2. Loosen one (1) 10mm bolt and disconnect negative battery cable 3. Use a grease pencil to mark the position of the hood latch on the radiator cross member. Remove two (2) hex bolts from the hood latch assembly.
  • Page 4 5. Reconnect the hood latch release cable to the back of new hood latch assembly. Position the new hood latch (A) with the alignment marks and secure with two (2) hex bolts. Tighten bolts to 9 Nm (80 in. lbs.) 6.
  • Page 5 8. Route the switch harness (B) along the existing vehicle harnesses on the driver side and back towards the rear of the engine compartment. Tuck the harness behind the fuse box as shown. 9. At the fender edge next to the battery, remove the existing ground wire hex nut.
  • Page 6 11. Carefully pry off the trim panel at the end of the dashboard on the driver side. Pry off the lower trim panel under the steering column. Pull the Switch Harness (B) through to the inside footwell. 12. Remove two (2) fasteners from the hood release lever assembly and lower the assembly down under the dashboard.
  • Page 7 14. Secure the end of the harness to the fish wire with tape. Pull the end of harness (B) through to the inside driver footwell. Apply RTV sealant to the hood switch wiring convolute and pull the wiring into the nipple to seal the wiring at the nipple.
  • Page 8 16. Press in on the release tabs at the back of the connector and slide the plug out from the outer casing. 17. Locate Pin 8 on the connector. 18. Insert the tab wire connector from switch harness (B) into Pin 8 on the connector. 1/17/14...
  • Page 9 19. Reinstall the outer casing on the connector. Plug all connectors back into the BCM. 20. At the rear of the vehicle, remove the cargo shade if necessary. Remove cover panel and one (1) fastener at the top of the “C” pillar. Use a trim stick to remove the upper rear quarter trim panel.
  • Page 10 23. Locate the existing RF Hub Module on the roof center area. Disconnect all harness connectors. Remove two (2) fasteners. Remove the RF Hub Module. 24. Peel off one side of the double-sided adhesive panel (G) and apply it to the label side of the Antenna Module (D).
  • Page 11 26. Place the new RF Hub Module (C) into position. Secure the RF Hub Module to the roof with two (2) fasteners and reconnect all harness connectors. 27. Clean the metal surface around the area where the antenna will be mounted. Peel off the remaining side of the double-sided adhesive panel (G) and mount the Antenna Module (D) on the flat metal surface in front of the RF Hub Module (C).
  • Page 12 1. After the RF-Hub has been replaced with new unit, connect the diagnostic scan tool to the Data Link Connector (DLC). You may have to manually enter the VIN. 2. Navigate to the RF-Hub (RFH) in the "Vehicle View" of the diagnostic scan tool. 3.
  • Page 13 4. Following the prompts, verify the remote start is enabled. 5. The cluster will chime several times, then both cluster and BCM will be reset. With the vehicle off, and the doors closed and locked, verify the remote start is functioning properly. 1/17/14...

  • Page 14: Outils Requis

    JEEP CHEROKEE RÉFÉRENCE DESCRIPTION QUANTITÉ Ensemble de verrouillage de capot Faisceau de câbles de commutateur de capot Module routeur RF Antenne du module de démarrage à distance Attache-câbles Télécommande/porte-clé Feuille adhésive recto verso Écrou à ressort OUTILS REQUIS Outil pour garnitures Clé...
  • Page 15 Contacter personnel des concessionnaires autorisés pour le code PIN à 4 chiffres. Pour mettre le système à jour, le NIV du véhicule doit être saisi avec le code de vente de l’accessoire ajouté. En étant connecté au site Web DealerCONNECT et à l’aide du balayeur de codes, suivez la procédure suivante: 1.
  • Page 16 1. Ouvrir la porte de hayon. 2. Déposez le câble négatif de l’accumulateur en desserrant le boulon de 10 mm. 3. À l'aide d'un crayon gras, marquez la position du verrou du capot sur la membrure d'entretoise du radiateur. Déposez les deux (2) boulons de à tête hexagonale de l'ensemble de verrouillage du capot.
  • Page 17 5. Rebranchez le câble de déverrouillage du capot à l'arrière du nouvel ensemble de verrouillage. Alignez le nouveau verrou de capot (A) sur les marques d'alignement et fixez-le avec deux (2) boulons hexagonaux. Serrez les boulons au couple de 11 N-m (8 lb-pi). 6.
  • Page 18 8. Faites passer le faisceau de câbles du commutateur (B), le long des faisceaux existants du véhicule vers le côté conducteur et puis vers l'arrière du compartiment moteur. Route fil derrière la boîte à fusibles. 9. Le long du bord extérieur à côté de la batterie, retirez la existant écrou fil de terre.
  • Page 19 11. À l'aide de l'outil pour garnitures, déposez le capuchon d'embout du tableau du côté conducteur. Retirez le panneau de garniture inférieure sous la colonne de direction. Tirez le commutateur Harnais (B) à travers le plancher à l'intérieur. 12. Retirez les deux vis de la libération de la hotte et abaisser l'ensemble vers le bas.
  • Page 20 14. Fixer l'extrémité du fil (B) à la tige métallique avec un morceau de ruban adhésif. Tirer le faisceau de câbles par l'intermédiaire de l'intérieur du véhicule, sous le tableau de bord. Appliquer du RTV mastic pour le câblage électrique et tirez sur le faisceau de câbles dans le tube à...
  • Page 21 16. Isolez la prise supérieure gauche du module BCM. Appuyez sur les languettes de dégagement à l’arrière du connecteur et glissez le connecteur hors de la coquille. 17. Localisez la broche 11 sur le connecteur. 18. Insérez le connecteur de fil provenant du faisceau de câbles du commutateur (B) dans la broche 11 du connecteur.
  • Page 22 19. Reposez la coquille sur le connecteur. Rebranchez tous les connecteurs dans le module BCM. 20. Ouvrez le hayon arrière du véhicule. Retirer la vis au sommet de la colonne. À l'aide de l'outil pour garnitures, déposez le panneau de garniture supérieur.
  • Page 23 23. Localisez le module routeur RF existant. Débranchez tous ses connecteurs de faisceaux de câbles. Retirer les deux vis. Déposez le module routeur RF. 24. Pelez un côté du panneau adhésif recto verso (G) et appliquez-le sur le côté du module d'antenne (D) où...
  • Page 24 26. Placez le nouveau module routeur RF (C) en position. Fixez le module routeur RF au mur avec deux (2) vis et rebranchez tous les connecteurs de faisceaux de câbles. 27. Nettoyer la zone où le module sera monté. Pelez l'autre côté...

  • Page 25: Vehicle View

    1. Avec la nouvelle RF-Hub en place, brancher l'outil de balayage au connecteur de liaison de données. Entrer manuellement le VIN si nécessaire. 2. Sélectionnez RF-Hub (RFH) in the VEHICLE VIEW odans la de l'outil d'analyse. « » 3. Servez-vous de l’outil wiTECH pour lancer la fonction « RF-Hub Replace » (sous l’onglet «...
  • Page 26 Sélectionnez « » 3. Sélectionnez « TEMPORARY REMOTE START DISABLE ». 4. Suivez les directives des invites et vérifiez que le démarrage à distance est activé. 5. Le carillon du tableau de bord se fera entendre à quelques reprises signifiant que le tableau de bord et le BCM sont réinitialisés.

  • Page 27: Herramientas Requeridas

    JEEP CHEROKEE CANTIDAD ELEMENTO DESCRIPCIÓN Conjunto de pestillo del capó Arnés del interruptor del capó Módulo de distribución RF Antena de arranque remoto Sujetacables Llavero de encendido Hoja con doble lado adhesivo Tuerca de resorte HERRAMIENTAS REQUERIDAS Varilla de vestidura Llave de dado Juego de dados métricos Destornillador Phillips...
  • Page 28 Obtener número de 4 dígitos PIN del personal de los concesionarios autorizados. Se debe actualizar el VIN del vehículo con el código de ventas del accesorio que se instaló para habilitar la funcionalidad del sistema. Utilizando el sitio Web DealerCONNECT y la herramienta de diagnóstico, realice el procedimiento siguiente: 1.
  • Page 29 1. Portón trasero abierto. Afloje un (1) perno de 10mm y desconecte el cable negativo de la batería Utilice un lápiz de grasa para marcar la posición del pestillo del capó en el travesaño del radiador. Quite dos (2) pernos hexagonales del conjunto del pestillo del capó.
  • Page 30 5. Vuelva a conectar el cable de liberación del pestillo del capó a la parte trasera del conjunto de pestillo nuevo del capó. Ponga el pestillo nuevo (A) sobre las marcas de alineación y sujételo con dos (2) pernos hexagonales. Apriete los pernos a 11 Nm (8 pìes-lb). Conecte el mazo del interruptor del capó...
  • Page 31 8. Encause el mazo del interruptor (B) junto con los mazos existentes en el vehículo sobre el lado del conductor y de regreso hacia la parte trasera del compartimiento del motor. Coloque el arnés detrás de la caja de fusibles, como se muestra. 9.
  • Page 32 11. Retire con cuidado el panel de ajuste al final de la salpicadero en el lado del conductor. Retire con cuidado el panel inferior bajo la columna de dirección. Tire del arnés (B) hasta el interior. 12. Quite los dos (2) tornillos de la palanca de apertura del cofre montaje y bajar el conjunto hacia abajo bajo la salpicadero.
  • Page 33 14. Asegure el extremo del mazo de cables al alambre de metal de largo con un trozo de cinta. Tire del extremo del arnés (B) a través de la parte interior debajo del tablero. Aplicar RTV sellador en el cableado y tire de los cables en el tubo para sellar el cableado en el tubo.
  • Page 34 16. Separe del BCM el enchufe del conector superior izquierdo. Oprima las lengüetas de liberación en la parte trasera del conector y deslice el enchufe hacia afuera de la funda exterior. 17. Localice la clavija 11 del conector 18. Inserte el conector de cable con lengüetas del mazo del interruptor (B) en la clavija 8 del conector.
  • Page 35 19. Vuelva a instalar la funda exterior sobre el conector. Enchufe todos los conectores al BCM. 20. En la parte trasera del vehí'edculo, quite la cubierta de carga si es necesario. Retire el panel de la cubierta y un (1) tornillo en la parte superior del pilar "C". Utilice una varilla de tapicerí'eda para quitar el panel de adorno lateral trasero superior.
  • Page 36 Localice el módulo de RF existente en el zona centro del techo. Desconecte todos los conectores del arnés. Quite los dos (2) elementos de fijación. Retire el Hub RF Módulo. 24. Desprenda un lado del panel con doble lado adhesivo (G) y colóquelo sobre el lado de la etiqueta del Módulo de la antena (D).
  • Page 37 26. Coloque el nuevo módulo de RF (C) en la posición. Asegure el módulo de RF a la azotea con dos (2) tornillos y vuelva a conectar todos arnés conectores. 27. Limpiar la superficie de metal alrededor de la zona donde el antena será...
  • Page 38 1. Después de que el RF-Hub ha sido reemplazada con una nueva unidad, conecte la herramienta de análisis de diagnóstico al conector de enlace de datos (DLC). Es posible que tenga que introducir manualmente el VIN. 2. Seleccione la RF-Hub (RFH) en la "Vehicle View" de la herramienta de análisis de diagnóstico. 3.
  • Page 39 1. Seleccione “BODY CONTROL MODULE (BCM)". 2. Seleccione “MISCELLANEOUS FUNCTIONS”. 3. Seleccione “TEMPORARY REMOTE START DISABLE”. 4. Siga las instrucciones y verifique que se haya inhabilitado el arranque remoto. 5. La campanilla del agrupamiento de instrumentos sonará varias veces y a continuación se restablecerá...
