Código De Falla; Diagrama Del Cableado - GE GE30S BLM Series Owner's Manual

Electronic residential water heaters
Hide thumbs

Advertisement

Table of Contents
Código de Falla
Código de
Condición
Falla Exhibido
F10 o F12
Falla del Elemento de Calentamiento Inferior
F11 o F13
Falla del Elemento de Calentamiento Superior
F16*
Salida de la Válvula Mezcladora de CC con TCO
(sensor térmico) en corto.
F17
Cable de acoplamiento faltante en modelos sin EMV (Válvula
Mezcladora Electrónica)
F18*, F63* o F64*
Falla de la Válvula Mezcladora
F19
Fuente de Calor Creciente
F30
Falla en la Temperatura del Tanque (T1) abierto/ corto
F31
Falla en la Temperatura del Tanque (T2) abierto/ corto
F32 o F33
Falla en la Temperatura del Tanque (T1 o T2)
F38*
Falla en la Temperatura de la Salida de la Válvula Mezcladora
(T6)
F39*
Falla en la Temperatura de la Salida de la Válvula Mezcladora
(T7)
F40
Falla del Sensor Actual
F41#
Ánodo con Sensor Mal Cableado
F44 o F45
Micro Falla
F61
Falla en la Regulación del Tanque
F70#
Ánodo Agotado
F71
Transformador de Corriente Alterna Mal Cableado
F76
Voltaje demasiado bajo
F77
Falla por Tecla Atascada
F90
Módulo E2 desenchufado o dañado
F94
Falla en el Tablero WiFi (ícono de WiFi oscuro)
* Se aplica a modelos con válvula mezcladora integrada.
# Se aplica a modelos con ánodo con sensor.

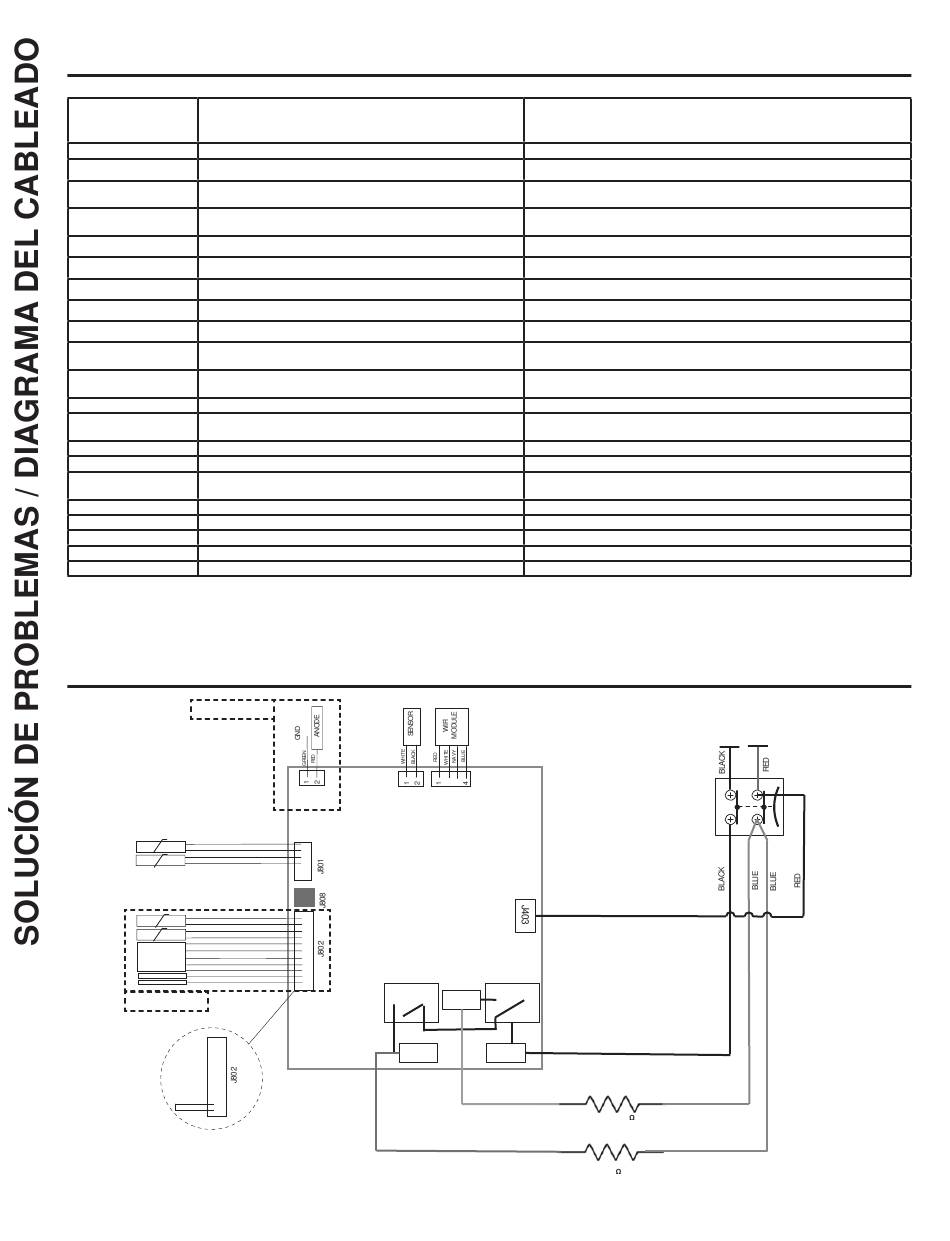

Diagrama del Cableado

(if equipped)
T1
T2
T7
T6
MIXING
VALVE
TCO1
TCO1
(if equipped)
• •
• •
• •
• •
• •
BLACK
BLACK
11
Non-EMV models: Use
J802 Jumper plug
20
• •
J807
• •
BLUE
1
BLUE
RED
RED
• •
MAIN BOARD
6
e2 Personality
module
• •
AQUA
1
AQUA
• •
RED
RED
• •
ORANGE
BROWN
• •
AQUA
YELLOW
• •
RED
BLACK
BLACK
11
NO
1
Acción
Llame al servicio técnico para reemplazar el elemento de calefacción
Llame al servicio técnico para reemplazar el elemento de calefacción
Llame al servicio técnico para corregir el problema que genera la falla y
reemplace el TCO.
Llame al servicio técnico para confirmar el problema e instale el enchufe del
cable de acoplamiento.
Llame al servicio técnico para un diagnóstico y reparación.
Llame al servicio técnico para su reparación.
Llame al servicio técnico para el reemplazo del sensor.
Llame al servicio técnico para el reemplazo del sensor.
Llame al servicio técnico para el reemplazo del sensor requerido.
Llame al servicio técnico para el reemplazo del sensor requerido.
Llame al servicio técnico para el reemplazo del sensor requerido.
Llame al servicio técnico para un diagnóstico y corrección.
Confirme que el cable se encuentre conectado a la terminal del ánodo con
sensor. De otro modo, llame al servicio técnico.
Llame al servicio técnico para su reparación.
Llame al servicio técnico para su reparación.
Llame al servicio técnico para el reemplazo del ánodo con sensor (consulte
la sección de reemplazo del ánodo en el manual).
Llame al servicio técnico para un diagnóstico y reparación.
Llame al servicio técnico para un diagnóstico y reparación.
Llame al servicio técnico para un diagnóstico y reparación.
Llame al servicio técnico para un diagnóstico y reparación.
Llame al servicio técnico para un diagnóstico y reparación.
• •
• •
• •
J301
J602
K401
K402
NO
COM
COM
M402
NC
M401
M403
YELLOW
PURPLE
5500W 10.5
L1 L2
1
3
TC01(ECO)
HI LIMIT
(180F)
2
4
UPPER ELEMENT
5500W 10.5
~22.9 A
LOWER ELEMENT
~22.9 A
49-6000226 Rev. 1
