Codes d'anomalie

Code d'anomalie
Condition
affiché
F10 ou F12
Défaillance de l'élément chauffant inférieur
F11 ou F13
Défaillance de l'élément chauffant supérieur
F16*
Rupteur thermique (TCO) CC de la sortie du robinet
mélangeur déclenché
F17
Fil de cavalier absent sur les modèles sans robinet mélangeur Faites un appel de service pour confirmer le problème et installer la fiche
F18*, F63* ou F64*
Défaillance du robinet mélangeur
F19
Source de chaleur incontrôlable
F30
Défaillance du capteur de température de réservoir (T1)
(ouvert/court-circuit).
F31
Défaillance du capteur de température de réservoir (T2)
(ouvert/court-circuit).
F32 ou F33
Défaillance du capteur de température de réservoir (T1 ou T2) Faites un appel de service pour remplacer le capteur approprié.
F38*
Défaillance du capteur de température à la sortie du robinet
mélangeur (T6)
F39*
Défaillance du capteur de température à la sortie du robinet
mélangeur (T7)
F40
Défaillance du capteur de courant
F41#
Mauvais filage de l'anode à détection d'usure
F44 ou F45
Micro-anomalie
F61
Anomalie de régulation du réservoir
F70#
Anode consumée
F71
Transformateur de courant CA mal câblé
F76
Tension trop basse
F77
Défaillance de touche bloquée
F90
Module E2 débranché ou endommagé
F94
Défaillance de carte Wi-Fi (icône Wi-Fi foncée)
* S'applique aux modèles avec robinet mélangeur intégré.
# S'applique aux modèles avec anode à détection d'usure.

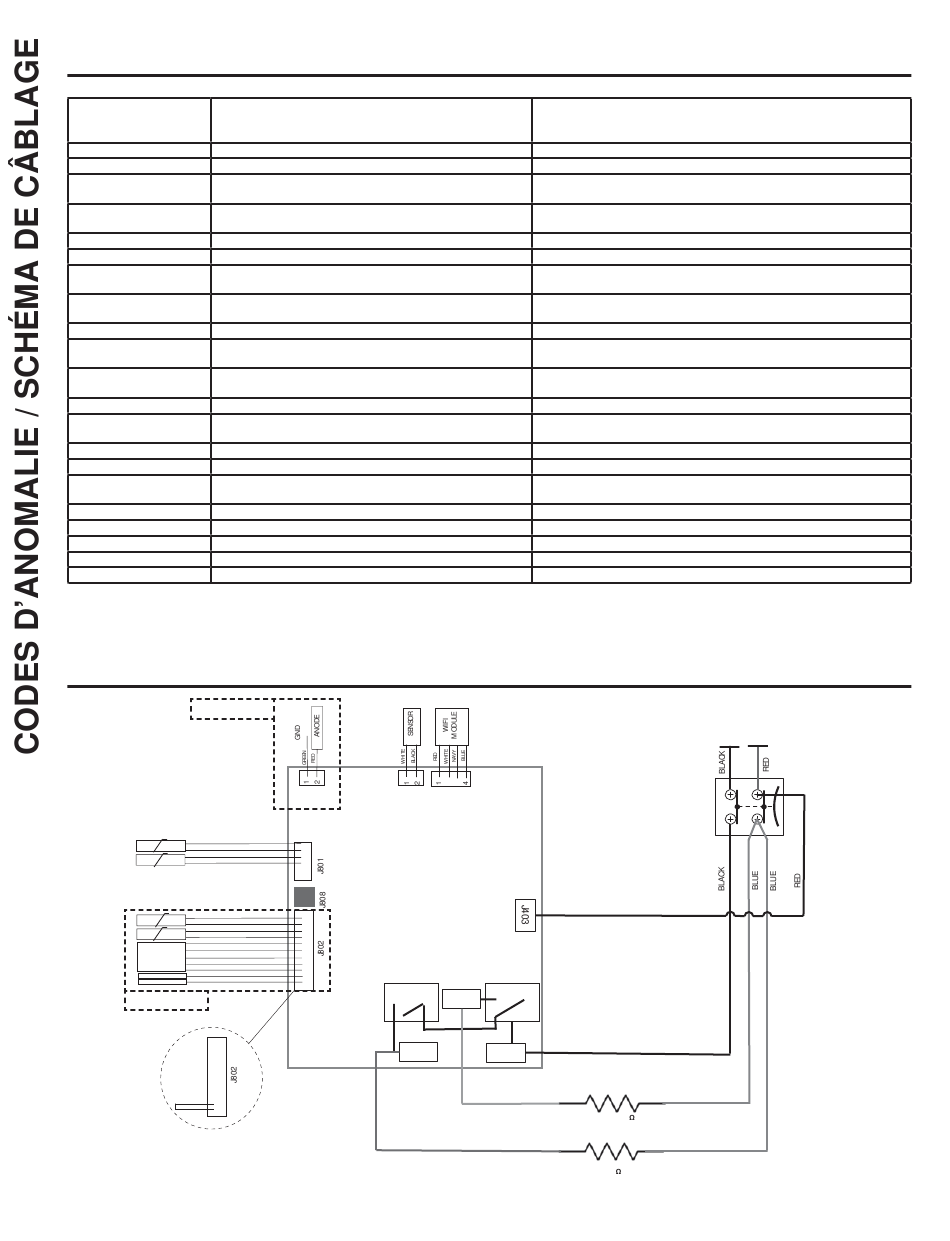

Schéma de câblage
(if equipped)
T1
T2
T7
T6
MIXING
VALVE
TCO1
TCO1
(if equipped)
• •
• •
• •
• •
• •
BLACK
BLACK
11
Non-EMV models: Use
J802 Jumper plug
20
• •
J807
• •
BLUE
1
BLUE
RED
RED
• •
MAIN BOARD
6
e2 Personality
module
• •
AQUA
1
AQUA
• •
RED
RED
• •
ORANGE
BROWN
• •
AQUA
YELLOW
• •
RED
BLACK
BLACK
11
NO
1
Action
Faites un appel de service pour remplacer l'élément chauffant.
Faites un appel de service pour remplacer l'élément chauffant.
Faites un appel de service pour corriger le problème à la source de
l'anomalie et remplacer le TCO.
du fil de cavalier.
Faites un appel de service pour le diagnostic et la réparation.
Faites un appel de service pour la réparation.
Faites un appel de service pour remplacer le capteur.
Faites un appel de service pour remplacer le capteur
Faites un appel de service pour remplacer le capteur approprié.
Faites un appel de service pour remplacer le capteur approprié.
Faites un appel de service pour le diagnostic et la correction.
Confirmez que le fil est connecté à la borne de l'anode à détection.
Autrement, faites un appel de service.
Faites un appel de service pour la réparation.
Faites un appel de service pour la réparation.
Faites un appel de service pour remplacer l'anode à détection d'usure
(voir la section sur le remplacement de l'anode dans le manuel).
Faites un appel de service pour le diagnostic et la réparation.
Faites un appel de service pour le diagnostic et la réparation
Faites un appel de service pour le diagnostic et la réparation
Faites un appel de service pour le diagnostic et la réparation
Faites un appel de service pour le diagnostic et la réparation
• •
• •
• •
J301
J602
K401
K402
NO
COM
COM
M402
NC
M401
M403
YELLOW
PURPLE
5500W 10.5
L1 L2
1
3
TC01(ECO)
HI LIMIT
(180F)
2
4
UPPER ELEMENT
5500W 10.5
~22.9 A
LOWER ELEMENT
~22.9 A
49-6000226 Rev. 1
