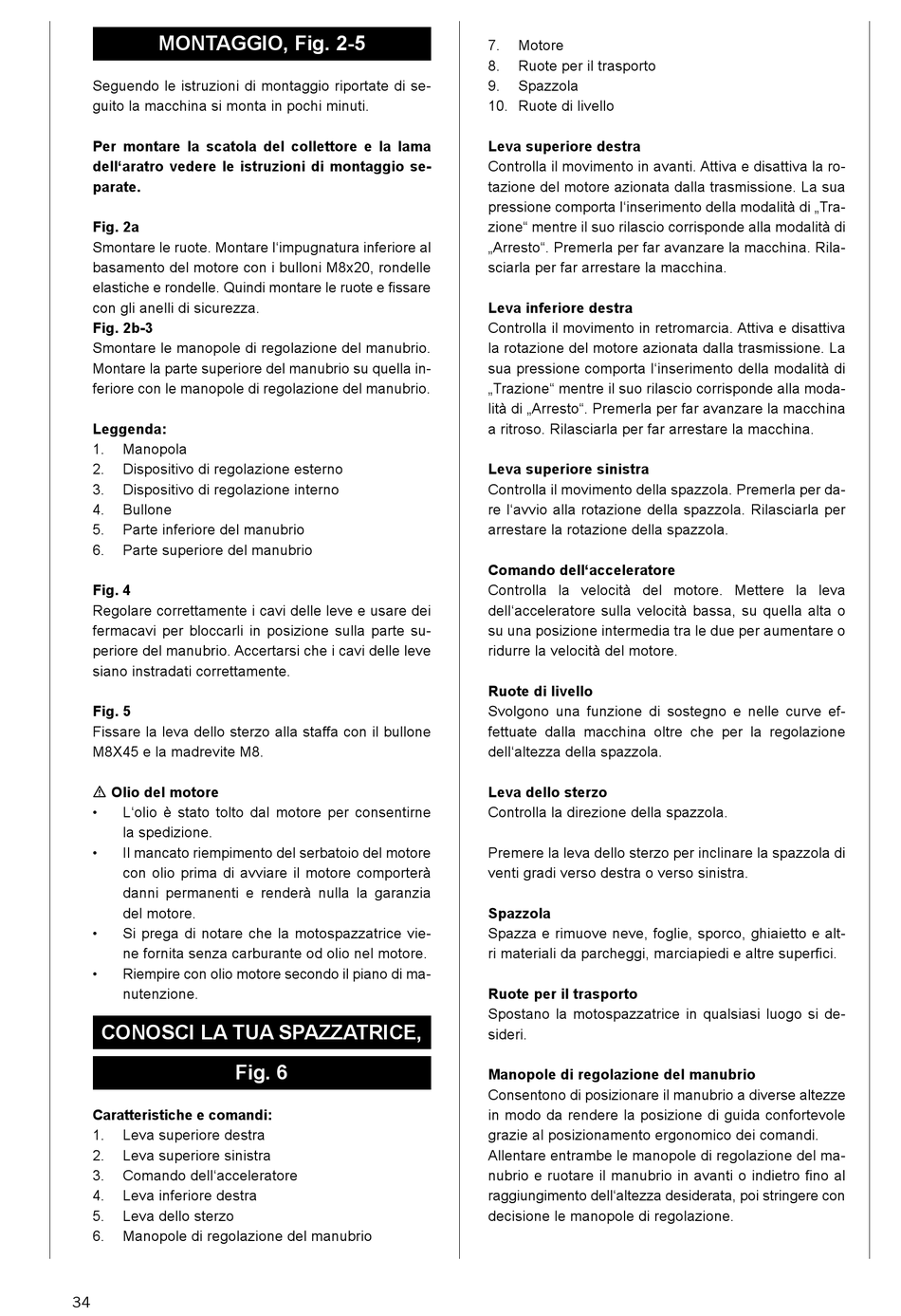

MONTAGGIO, Fig. 2-5
Seguendo le istruzioni di montaggio riportate di se-
guito la macchina si monta in pochi minuti.
Per montare la scatola del collettore e la lama
dell'aratro vedere le istruzioni di montaggio se-
parate.
Fig. 2a
Smontare le ruote. Montare l'impugnatura inferiore al
basamento del motore con i bulloni M8x20, rondelle
elastiche e rondelle. Quindi montare le ruote e fissare
con gli anelli di sicurezza.
Fig. 2b-3
Smontare le manopole di regolazione del manubrio.
Montare la parte superiore del manubrio su quella in-
feriore con le manopole di regolazione del manubrio.
Leggenda:
1.
Manopola
2.
Dispositivo di regolazione esterno
3.
Dispositivo di regolazione interno
4.
Bullone
5.
Parte inferiore del manubrio
6.
Parte superiore del manubrio
Fig. 4
Regolare correttamente i cavi delle leve e usare dei
fermacavi per bloccarli in posizione sulla parte su-
periore del manubrio. Accertarsi che i cavi delle leve
siano instradati correttamente.
Fig. 5
Fissare la leva dello sterzo alla staffa con il bullone
M8X45 e la madrevite M8.
m Olio del motore
•
L'olio è stato tolto dal motore per consentirne
la spedizione.
•
Il mancato riempimento del serbatoio del motore
con olio prima di avviare il motore comporterà
danni permanenti e renderà nulla la garanzia
del motore.
•
Si prega di notare che la motospazzatrice vie-
ne fornita senza carburante od olio nel motore.
•
Riempire con olio motore secondo il piano di ma-
nutenzione.
CONOSCI LA TUA SPAZZATRICE,
Fig. 6
Caratteristiche e comandi:
1.
Leva superiore destra
2.
Leva superiore sinistra
3.
Comando dell'acceleratore
4.
Leva inferiore destra
5.
Leva dello sterzo
6.
Manopole di regolazione del manubrio
34
7.
Motore
8.
Ruote per il trasporto
9.
Spazzola
10. Ruote di livello
Leva superiore destra
Controlla il movimento in avanti. Attiva e disattiva la ro-
tazione del motore azionata dalla trasmissione. La sua
pressione comporta l'inserimento della modalità di „Tra-
zione" mentre il suo rilascio corrisponde alla modalità di
„Arresto". Premerla per far avanzare la macchina. Rila-
sciarla per far arrestare la macchina.
Leva inferiore destra
Controlla il movimento in retromarcia. Attiva e disattiva
la rotazione del motore azionata dalla trasmissione. La
sua pressione comporta l'inserimento della modalità di
„Trazione" mentre il suo rilascio corrisponde alla moda-
lità di „Arresto". Premerla per far avanzare la macchina
a ritroso. Rilasciarla per far arrestare la macchina.
Leva superiore sinistra
Controlla il movimento della spazzola. Premerla per da-
re l'avvio alla rotazione della spazzola. Rilasciarla per
arrestare la rotazione della spazzola.
Comando dell'acceleratore
Controlla la velocità del motore. Mettere la leva
dell'acceleratore sulla velocità bassa, su quella alta o
su una posizione intermedia tra le due per aumentare o
ridurre la velocità del motore.
Ruote di livello
Svolgono una funzione di sostegno e nelle curve ef-
fettuate dalla macchina oltre che per la regolazione
dell'altezza della spazzola.
Leva dello sterzo
Controlla la direzione della spazzola.
Premere la leva dello sterzo per inclinare la spazzola di
venti gradi verso destra o verso sinistra.
Spazzola
Spazza e rimuove neve, foglie, sporco, ghiaietto e alt-
ri materiali da parcheggi, marciapiedi e altre superfici.
Ruote per il trasporto
Spostano la motospazzatrice in qualsiasi luogo si de-
sideri.
Manopole di regolazione del manubrio
Consentono di posizionare il manubrio a diverse altezze
in modo da rendere la posizione di guida confortevole
grazie al posizionamento ergonomico dei comandi.
Allentare entrambe le manopole di regolazione del ma-
nubrio e ruotare il manubrio in avanti o indietro fino al
raggiungimento dell'altezza desiderata, poi stringere con
decisione le manopole di regolazione.
