Summary of Contents for Leb Electronics CTR64

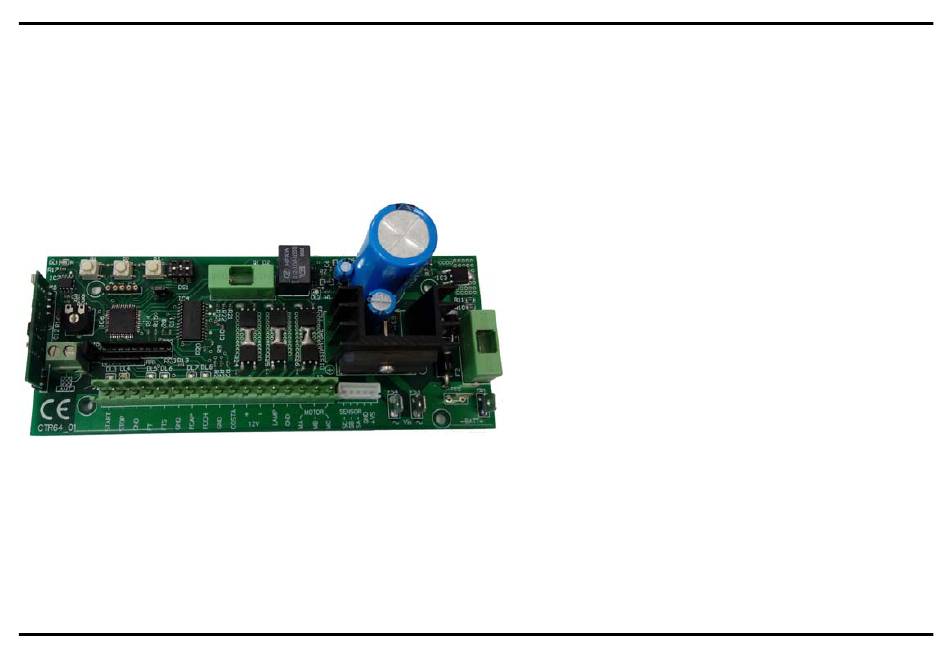

- Page 1 CTR64 MANUALE D’ISTRUZIONI INSTRUCTIONS MANUAL MANUEL D’EMPLOI...
- Page 2 ITALIANO ENGLISH FRANCAIS La casa costruttrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto senza preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima. The manufacturer reserves the right to modify or improve the product without prior notice. Any inaccuracies or errors found in this manual will be corrected in the next edition.
-
Page 3: Table Of Contents
ITALIANO INDICE GENERALE Manutenzione………………………………... Destinazione dell’apparecchiatura……….. Collegamenti elettrici……...……………….. Limitazioni d’uso…………………………….. Dichiarazione di conformità…………..…... Caratteristiche generali…………………….. Programmazione scheda………………….. Diagnostica…………….…………………..Funzionamento………………………………. Schema collegamenti….……………..…..Comandi…………………………………………………….. Dispositivi di sicurezza…………………………………….. Uscite………………………………………………………... Alimentazioni………………………………………………... Accessori………………………………………….. Segnalazioni ottiche………………………………………... Tasti programmazione..……………………………………. Fusibili di protezione……………………………………….. Dip switches e jumper…...………………………………... D.10 Trimmer D.11 Logiche di funzionamento……………..………………….. -
Page 4: A Destinazione Dell'apparecchiatura
ITALIANO A) Destinazione dell’apparecchiatura Quadro elettronico adibito al comando di 1 motore Brushless alimentato con tensione 24Vdc destinato all’automazione di un cancello scorrevole. B) - Limitazioni d’uso Attenzione : Prima di mettere in servizio l’apparecchiatura elettronica assicurarsi che siano state rispettate le note di seguito riportate. Nota 1 - Leggere attentamente e per intero la documentazione tecnica che segue. -
Page 5: C Caratteristiche Generali
C) Caratteristiche generali La centralina CTR64 contiene un radioricevitore a 2 canali. Il ricevitore può memorizzare sino a 100 codici diversi di radiocomandi a Codice Fisso, Rolling Code o funzionanti in ambiente Secret Key. Il canale 1 del ricevitore agisce da Start, mentre il canale 2 agisce da Start pedonale. -
Page 6: Uscite
ITALIANO Costa (COSTA) Ingresso a cui va collegato un dispositivo che, in caso di urto contro un ostacolo, determina l’arresto del cancello e, dopo 1,5 sec., l’inversione di marcia per 2 sec. È possibile collegare coste di tipo resistivo (8K2) o con contatto elettrico N.C.. La scheda rileva automaticamente il tipo di costa collegata. -
Page 7: Tasti Programmazione
ITALIANO 7) Tasti programmazione P1 - Tasto per l’inserimento dei codici radiocomando in memoria P2 - Tasto per la cancellazione dei codici radiocomando in memoria P3 - Tasto per l’impostazione dei tempi di lavoro e pausa 8) Fusibili di protezione F1 - Fusibile Servizi (1A - Ritardato) Protegge l’apparecchiatura elettronica in caso di cortocircuito o sovracorrenti su fotocellule o altri dispositivi collegati alla tensione di uscita 12V. -
Page 8: Dati Tecnici
ITALIANO Mancanza di energia elettrica A seguito di un’assenza temporanea di energia elettrica, al ripristino il primo comando di Start attiva il moto in apertura. Rimuovere il jumper JP1 se il cancello chiude. Apertura con orologio Se l’apertura del cancello è comandata da un orologio è necessario abilitare la logica di funzionamento Condominiale. 12) Dati tecnici Dimensioni scheda e Peso: 170 x 70 x 45 mm - 0,14 Kg Alimentazione scheda (Vin): 20Vac... -
Page 9: Collegamenti Elettrici
ITALIANO F) Collegamenti elettrici... -
Page 10: Dichiarazione Di Conformità
Quadro elettronico adibito al comando di un motore Brushless operante a 24Vdc destinato all’automazione di un cancello scorrevole. Modello: CTR64 Norme applicate: EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1 Laboratorio di prova :... -
Page 11: Diagnostica
ITALIANO Impostazione tempo di Lavoro Sbloccare manualmente il cancello e posizionarlo a completa apertura. Bloccare il cancello e premere il tasto P3 per circa 3 sec. finché il Led DL1 non emette un breve lampeggio. Di seguito il Led DL1 si accende con luce fissa e il cancello chiude. Attendere che il cancello raggiunga il finecorsa di chiusura. - Page 12 ENGLISH GENERAL INDEX Maintenance………………..………………... Equipment purpose………………………..Electric connections ……...……………….. Usage limitations……………………………. Declaration of conformity……...……..…... General features…………………………….. Card programming………………...……….. Diagnostics……...…………...……………... Working……………………………….………. Connections diagram..………………..…... Commands…………………………………..…………….. Safety devices……………………………………….…….. Outputs……………………………………………………... Power supply………………………………………..……... Accessories………………...…………………..………….. Optic signals ………………………………..……………... Programming keys ..………...……………………………. Protection fuses ………………….……………………….. Dip switches and jumper.………………………………... D.10 Trimmer D.11 Working logics…………………………..…………………..
-
Page 13: A Equipment Purpose
ENGLISH A) Equipment purpose Electric board assigned to the control of 1 Brushless motor powered by 24Vdc voltage, allotted to the automation of a sliding gate. B) - Usage limitations Warning: Before putting in use the electronic equipment make sure the following notes are respected. Note 1 - Carefully and thoroughly read the following technic documentation. -
Page 14: C General Features
C) General features The control board CTR64 contains a 2 channels radio receiver. The receiver can memorize up to 100 different codes of radio controls Fixed Code, Rolling Code or working in environment Secret Key. The channel 1 of radio receiver acts as Start, while the channel 2 acts as pedestrian Start. -
Page 15: Outputs
ENGLISH Safety rib (COSTA) Input to which to connect a device that, in case of impact against an obstacle, causes the gate stop and, after a 1,5 sec., gate reverse for 2 sec. It is possible to connect resistive-type safety rib (8K2) or with electric contact N.C.. Automatically the card detects the type of connected safety rib. When you wish to change safety rib type, you should take off power supply mains from the card and then give it again. -
Page 16: Programming Keys
ENGLISH 7) Programming keys P1 - Key for entering remote control codes in memory P2 - Key for cancelling remote control codes in memory P3 - Key for setting of work and pause times 8) Protection fuses F1 – Service fuse (1A) It protects the electronic unit in case of short circuits or over-currents on photo-cells or other additional devices connected to the 12V output. -
Page 17: Technical Data
ENGLISH Opening by a clock If the gate opening is controlled by a clock it is necessary to enable Condominial working logic. 12) Technical data Card dimensions and weight: 170 x 70 x 45 mm – 0,14 Kg Card power supply (Vin): 20Vac Stand-by power consumption: approx. -
Page 18: Electric Connections
ENGLISH F) Electric connections... -
Page 19: Declaration Of Conformity
Equipment description: Electronic board affected to the control of a Brushless motor working at 24Vdc intended for the automation of a sliding gate. Model: CTR64 Applied rules: EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1... -
Page 20: Diagnostics
ENGLISH Work time set up Manually unblock the gate and place it fully opened. Block the gate and press the key P3 for about 3 sec. until the Led DL1 issues a short flash. Then the Led DL1 switches on with fixed light and the gate closes. Wait for the gate to reach the closing limit switch. The gate stops and the Led DL1 switches off, signalling the end of the programming. - Page 21 FRANCAIS INDEX GENERAL Entretien……………………………………..Destination de l’équipement……………... Connexions électriques...…………...…….. Limitations d’usage………………………... Déclaration de conformité …….……..…... Caractéristiques générales……………….. Programmation fiche………………...…….. Diagnostic…………….…………..………... Fonctionnement…………………………….. Schéma de liaison……..………..………... Commandes…………………………………………...….. Dispositifs de sécurité …………………………………..Sorties……………………………………………….……... Alimentations…………………………….………………... Accessoires……………………………….……………….. Signalisations optiques …………………………………... Touches programmation…………………………………. Fusibles de protection…………………………………….. Dip switches et jumper.…………………………………...
-
Page 22: A Destination De L'équipement
FRANCAIS A) Destination de l’équipement Tableau électronique affiché à la commande de 1 moteur Brushless alimenté avec tension 24Vdc destiné à l'automation d’une grille coulissante. B) - Limitations d’usage Attention : Avant de mettre en marche l’équipement électronique s’assurer que les notes ici-bas soient respectées. Note 1 - Lire attentivement et complètement la documentation technique suivante. -
Page 23: C Caractéristiques Générales
C) Caractéristiques générales La centrale CTR64 contient un radiorécepteur avec 2 canaux. Le récepteur peut mémoriser jusqu’à 100 codes divers de radiocommandes à Code Fixe, Rolling Code ou fonctionnant en milieu Secret Key. Le canal 1 du récepteur agit comme Start, tandis que le canal 2 agit comme Start piéton. -
Page 24: Sorties
FRANCAIS Barre palpeuse de sécurité (COSTA) Entrée à laquelle il faut brancher un dispositif qui, en cas de choc contre un obstacle, détermine l’arrêt de la grille et, après 1,5 sec., l’inversion de la marche pour 2 sec. C’est possible de brancher une barre palpeuse de type résistif (8K2) ou avec un contact électrique N.C.. La fiche relève automatiquement le type de barre palpeuse branchée. -
Page 25: Touches Programmation
FRANCAIS 7) Touches programmation P1 - Touche pour l’introduction des codes radiocommande en mémoire P2 - Touche pour l’effacement des codes radiocommande en mémoire P3 - Touche pour l’affichage des temps de travail et de pause 8) Fusibles de protection F1 –... -
Page 26: Données Techniques
FRANCAIS Manque d’énergie électrique A la suite d’un manque temporaire d’énergie électrique, au rétablissement la première commande de Start active le mouvement en ouverture. Retirez le cavalier JP1 si le portail se ferme. Ouverture avec horloge Si l’ouverture de la grille est commandée par un horloge il faut habiliter la logique de fonctionnement Copropriété. 12) Données techniques Dimensions et Poids de la carte: 170 x 70 x 45 mm - 0,14 Kg Tension d’alimentation de la carte (Vin): 20Vac... -
Page 27: Connexions Électriques
FRANCAIS F) Connexions électriques... -
Page 28: Déclaration De Conformité
Description de l’équipement : Tableau électronique affiché à la commande d’un moteur Brushless marchant à 24Vdc destiné à l’automation d’une grille coulissante. Modèle: CTR64 Normes appliquées: EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1 Laboratoire d’essais :... -
Page 29: Diagnostic
FRANCAIS Affichage temps de Travail Débloquer manuellement le portail et le placer en ouverture complète. Bloquer le portail et appuyer sur la touche P3 pour 3 sec. à peu près, jusqu’à quand le Led DL1 émet un court clignotement. Ensuite le Led DL1 s’allume avec lumière fixe et le portail se ferme. Attendre jusqu'à ce que le portail atteigne le fin de course de fermeture. -
Page 30: Schema Collegamenti
L) COLLEGAMENTI / CONNECTIONS / CONNEXIONS 1 2 3 Receiver...
