Installation video is available at vuepoint.sanus.com
Installation video is available at Vuepoint.Sanus.com
Wood
Concrete
13mm
5mm
(1/2 in.)
(3/16 in.)
Customer Service
Americas: 888-333-9952 • 952-277-3958 • info@vuepointav.com
Europe, Middle East, and Africa: 31 (0) 40 26 68 619 • info@vuepointav.com
Asia Pacific: 86 755 8996 9226 • 800 999 6688 (mainland China only) • info@vuepointav.com
Advertisement
Related Manuals for VUEPOINT F25
Summary of Contents for VUEPOINT F25

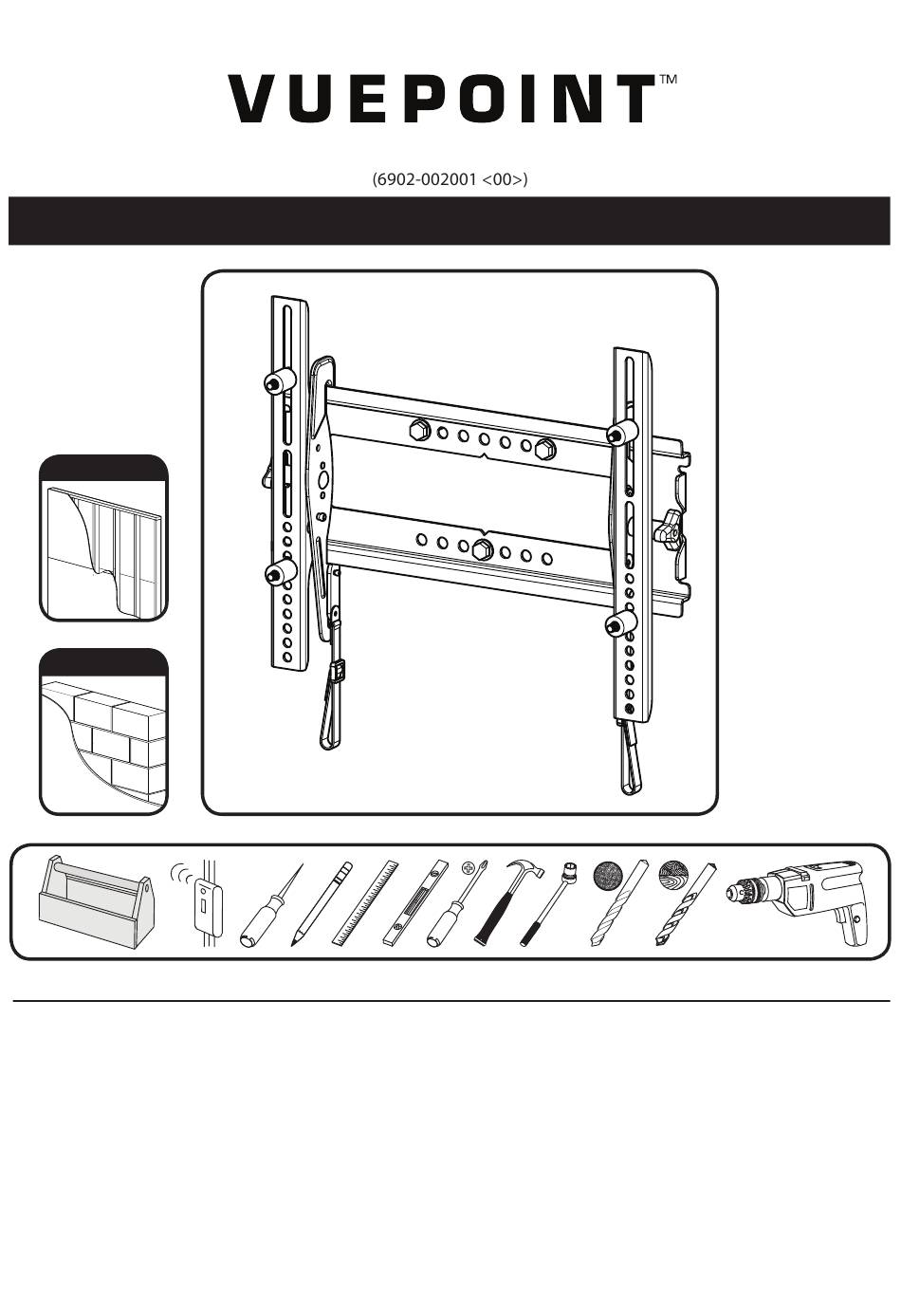

- Page 1 Installation video is available at vuepoint.sanus.com Installation video is available at Vuepoint.Sanus.com Wood Concrete 13mm (1/2 in.) (3/16 in.) Customer Service Americas: 888-333-9952 • 952-277-3958 • info@vuepointav.com Europe, Middle East, and Africa: 31 (0) 40 26 68 619 • info@vuepointav.com...
- Page 2 Ελληνικά English Ù Ù Ù Ù Français Norsk Ù Ù Ù Ù Deutsch Dansk Ù Ù Ù Ù Svenska Español Ù Ù Ù Ù Русский Português Ù Ù Ù Ù polski Nederlands Ù Ù Ù Ù Česky Ù Italiano Ù Ù...
- Page 3 Türkçe Ù Ù 日本語 重要－ 上記の安全指示書を保管しておいてください 本製品を使用す る前に、説明書の内容をよくお読みください。 仕様 耐荷重: Ù チルト: Ù 中文 重要安全说明 – 保存这些说明 请先完整阅读手册 规格 承重能力： Ù Ù 竖向摆动： 6902-002001 <00>...
- Page 4 English WARNING: Français Deutsch Español Português Nederlands Italiano Ελληνικά Norsk Dansk Svenska Русский polski Česky Türkçe 日本語 本製品には小さい部品が付属 コンクリートおよびコンク 木製スタッド壁 オプションの選択 禁止事項 しており、窒息の危険性があ リートブロックの取り付け ります。 中文 实体混凝土和混凝土砌块墙 此产品包含可能带来窒息危险 木墙柱墙壁 选择一个选项 请勿 上的安装 的小组件。 6902-002001 <00>...
- Page 5 English Français Deutsch Español Português Nederlands Italiano Ελληνικά Norsk Dansk Svenska Русский polski Česky Türkçe 日本語 重量あり！この操作は2人 必要なツール 注意 / 警告 この面を上にします 緩める/締める で行ってください。 中文 支架臂很重！ 该步骤需要 需要的工具 小心 / 警告 此端向上 松开/紧固 协助。 6902-002001 <00>...
- Page 6 CAUTION: English Português ATENÇÃO: CAUTION: Ù Ù Ù Ù Ù Ù Ù Ù Ù Ù Français ATTENTION: Nederlands LET OP: Ù Ù Ù Ù Ù Ù Ù Ù Ù Ù Deutsch VORSICHT: Italiano PRECAUZIONE: Ù Ù Ù Ù Ù Ù Ù...
- Page 7 CAUTION: Ελληνικά Русский ΠΡΟΣΟΧΗ: ОСТОРОЖНО! ж ж Ù Ù ж ж Ù Ù Ù Ù Ù Ù э ж ж ф Ù Ù ж э Norsk FORSIKTIG: polski Ù UWAGA Ù Ù Ù Ù Ù Ù Ù Ù Dansk Ù FORSIGTIGHED: Ù...
- Page 8 CAUTION: 日本語 注：ケガや壁面の破損が起こらないように注意してください。 Ù sが明確に指定している以外の目的で本製品を使用し ないでください。 Ù Ù 取り付け先の壁は、モニターとマウントの総重量の5倍を支えら れなければなりません。Ù Ù Ù 本製品は金属スタッドの壁での使用には適していません。 Ù Ù ここに記載される説明を理解できない場合、または製品の取り付 け、組み立て、使用について質問がある場合、SanusÙSystemsカ スタマーサービスまたは認定業者にお問い合わせください。 Ù sは、不適切な組み立てや使用によって起きた破損ま たはケガに対して責任を負いません。 中文 注意: 避免潜在人身伤害和财产损毁！ Ù 请勿将此产品用于Sanus Systems 明确指定以外的其他目的。 Ù 墙壁的承重力必须至少达到显示器和墙壁支架总重量的五倍。 Ù 本产品不适用于金属龙骨墙！ Ù 如您不理解这些说明，或对本产品的安全安装、拆卸或使用存有疑 问，请联系Sanus Systems客户服务中心，或致电合格的承建商以咨 询相关信息。 Ù 对因不当安装或不当使用而造成的损失或伤害，Sanus Systems 不承 担任何责任。...
- Page 9 6902-002001 <00>...
- Page 10 English Norsk Medfølgende deler og utstyr Supplied Parts and Hardware MERK: NOTE: Dansk Français Pièces et matériel fournis Medleverede dele og armatur BEMÆRK: REMARQUE : Svenska Deutsch Bifogade delar och järnvaror Gelieferte Teile und Beschläge OBS: HINWEIS: Русский Español Детали и оборудование, входящее в комплект поставки Piezas y Materiales Suministrados ж...
- Page 11 [01] x 1 [02] x 1 [03] x 1 5/16 x 2.5 in. [04] x 3 [05] x 3 M4 12mm M4 30mm [04] x 4 [07] x 4 M5 12mm M5 30mm [08] x 4 [09] x 4 M6 12mm M6 20mm M6 35mm [10] x 4...
- Page 12 CAUTION: English Español Install Brackets Instale los soportes Ù Ù Ù Ù CAUTION: PRECAUCIÓN: Français Installation des étriers Português Ù Instale os suportes â Ù â Ù Ù â ATTENTION: ATENÇÃO: Deutsch Montieren der Anschlussplatten Nederlands Plaatsing van de beugels Ù...
- Page 13 Italiano Dansk Installare i bracci Montering af beslag Ù Ù Ù Ù FORSIGTIGHED PRECAUZIONE: ù Svenska Ελληνικά Installera fästen Τοποθετήστε τους βραχίονες Ù Ù Ù Ù OBSERVERA: ΠΡΟΣΟΧΗ: Русский Установите кронштейны Norsk Monter braketter Ù Ù Ù ж Ù ф ф...
- Page 14 polski 日本語 Montaż wsporników ブラケットの取り付け ブラケットを取り付ける前に、テレビの種類に応じたボルト径を 判断します。 Ù テレビの背面が平らで障害物がない場合、手順 1-1を参照してく Ù ださい。 Ù テレビの背面が平らではなく障害物がある場合、手順 1-2。 Ù ケーブル、くぼみ、突起物を収める余分なスペースが必要な場合、ス ペーサーを利用する取り付けオプション1-2。 ブラケットがモニター背面と水平になるようにしてください。 標準のハードウェア設定は図のとおりです。特殊なアプリケーション については、カスタマーサービスまでお問い合わせください。 UWAGA: 注： モニター取り付けの障害にならず、背面の湾曲に対応するため、 最小のネジとスペーサーを組み合わせて使用してください。使用する ハードウェアが長すぎる場合、モニター内部のコンポーネントを破損 する恐れがあります。 中文 Česky 安装托架 Instalace konzol 在安装托架前，先确定适合电视的螺栓直径和电视类型： 对于后部平直/无阻挡物的电视，参见步骤 1-1。 Ù Ù 对于后部不规则/有阻挡物的电视，参见步骤 1-2。 Ù Ù...
- Page 15 [03] [02] [04] [08] [14] [14] [02] [02] [11] [10] [15] [15] [02] [02] 6902-002001 <00>...
- Page 16 [03] [02] [09] [07] [14] [14] [02] [02] [14] [14] [16] [16] [12] [15] [02] [17] 6902-002001 <00>...
- Page 17 English Dansk Adjust the length of the straps. Juster stroppernes længde. Français Svenska Ajustez la longueur des courroies. Justera remmarnas längd. Deutsch Русский Passen Sie die Länge der Gurte an. Отрегулируйте длину крепежной ленты. Español polski Ajuste la longitud de las correas. Wyregulować...
- Page 18 (3/16 in.) CAUTION: English Dansk WOOD STUD MOUNTING MONTERING PÅ VÆG AF (GIPS)PLADE LÆGTER CAUTION: [05] [05] ADVARSEL: [05] [13] [01]. [05] [13] [01] Français Svenska FIXATION SUR MONTANTS DE BOIS ATTENTION ! MONTERING MOT VÄGG MED REGELVERK AV TRÄ [05] [05] [13]...
- Page 19 < 16 mm (5/8 in.) 63.5mm 2.5 in. [01] 001603.eps [05] Generic - Mount [13] 6902-002001 <00>...
- Page 20 6902-002001 <00>...
- Page 21 13mm (1/2 in.) CAUTION: English Italiano SOLID CONCRETE AND CONCRETE BLOCK MOUNTING MONTATURA SU CALCESTRUZZO PIENO O BLOCCHI DI CAUTION: CALCESTRUZZO PRECAUZIONE: [04] [05] [05] [13] [04] [01]. [05] [05] [13] [01] Français MONTAGE SUR BÉTON PLEIN OU SUR BLOC DE BÉTON PLEIN ATTENTION: Ελληνικά...
- Page 22 polski MONTAŻ NA ŚCIANIE BETONOWEJ LUB Z PUSTAKÓW BETONOWYCH UWAGA: [04] [04] [05] [05] [13] [01] Česky MONTÁŽ NA BETONOVOU STĚNU A NA STĚNU Z BETONOVÝCH TVÁRNIC POZOR: ň ť [04] [05] [05] [13] [01] Türkçe BETON VE BETON TUĞLA ÜZERINE MONTAJ DİKKAT: [04] [05]...
- Page 23 [01] [05] [13] [04] 6902-002001 <00>...
- Page 24 CAUTION: English Svenska CAUTION: OBSERVERA: Français Русский ATTENTION: ОСТОРОЖНО! ф ж polski Deutsch UWAGA: VORSICHT: Česky POZOR: Español PRECAUCIÓN: Türkçe DİKKAT: Português ATENÇÃO: 日本語 注： ウォールプレートにモニターを取り付ける際、固定タブ [T] を Nederlands 必ず固定位置にしてください。部品が完全に入ると、カチッという音 LET OP: がします。 中文 注意 将显示器安装到壁板时，确定锁定片 [T] 接合到锁定位置。安 Italiano 装正确则会听到咔嗒声。 PRECAUZIONE: “...
- Page 25 6902-002001 <00>...
- Page 26 CAUTION: English Français Deutsch Español Português Nederlands Italiano Ελληνικά Norsk Dansk Svenska – Русский ж polski Česky Türkçe 日本語 A 上下傾斜の張力を調整してください 中文 A 调节上/下倾斜张力 6902-002001 <00>...
- Page 27 10° 5° 6902-002001 <00>...
- Page 28 CAUTION: English Türkçe Français 日本語 モニターを取り外す場合、ストラップ[S]を下に向けて引っ張って固定 タブを外し、ウォールプレートからモニターを持ち上げてください。 Deutsch 中文 如要拆卸显示器，向下拉束带 [S] 以松开锁定片，然后上抬显示器使其 ß 脱 Español Português Nederlands Italiano Ελληνικά ψ Norsk Dansk Svenska Русский ж ж ж ф polski Česky 6902-002001 <00>...
- Page 29 6902-002001 <00>...
- Page 30 Norsk English “ ” “ ” Français Dansk “ ” « » Svenska Deutsch “ ” “ ” Русский Español “ ” э “ ” ж ф ф ж ф ж ж ж ф ф ж polski Português “ “ ”...
