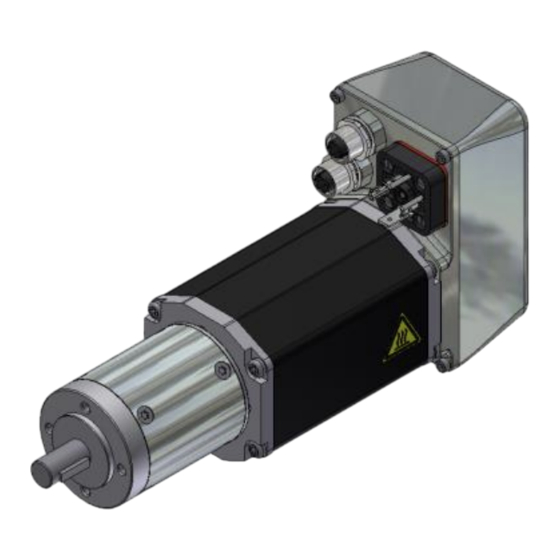

Dezentrale Stellantriebe /
Decentralized positioning drives
• S7 Funktionsbaustein zur azyklischen Parametrierung
S7 function block for acyclic parameterizing
•
MP-Series
MD-Series
MA-Series
Benutzerhandbuch
Funktionsbaustein /
User Manual
Function Block

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the encoTRive MP Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TR-Electronic encoTRive MP Series

Summary of Contents for TR-Electronic encoTRive MP Series

  • Page 1 Seite 2 - 12 Page 13 - 23 Dezentrale Stellantriebe / Decentralized positioning drives • S7 Funktionsbaustein zur azyklischen Parametrierung S7 function block for acyclic parameterizing • MP-Series MD-Series MA-Series Benutzerhandbuch Funktionsbaustein / User Manual Function Block...
  • Page 2 PROFIBUS Nutzerorganisation e.V. (PNO) SIMATIC S7, STEP 7 und TIA PORTAL sind eingetragene Warenzeichen der SIEMENS AG encoTRive ist ein eingetragenes Warenzeichen der TR-Electronic GmbH  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 2 of 23...

  • Page 3: Table Of Contents

    Tabelle 2: Fehlernummern mit Bedeutung ....................9 Abbildungsverzeichnis Abbildung 1: Grafische Darstellung Funktionsbaustein zum Parametrieren .......... 7  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02...

  • Page 4: Änderungs-Index

    - encoTRive Montage- und Installationsanleitung, TR-EMO-BA-DGB-0015 20.03.2020 entfernt - Allgemeine Korrekturen  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 4 of 23 TR - EMO - TI - DGB - 0067 - 02...

  • Page 5: Sicherheitshinweise

    Informationen bzw. Merkmale und Anwendungstipps des verwendeten Produkts. 1.2 Nutzungsbedingungen Für das fehlerfreie Funktionieren dieses Beispielbausteins übernimmt die TR-Electronic GmbH keine Haftung und keine Gewährleistung. Der Beispielbaustein dient ausschließlich zu Demonstrationszwecken für die azyklische Parametrierung. Einsatz dieses Beispielbausteins Applikationsprogramm des Kunden erfolgt auf eigene Gefahr.

  • Page 6: Allgemeines

    2.4 Installation Die o.g. erforderlichen Bausteine sind dem Beispielprojekt zu entnehmen und können in das Zielprojekt kopiert werden.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 6 of 23 TR - EMO - TI - DGB - 0067 - 02...

  • Page 7: Param_Fb (Fb110)

    INOUT Value DWORD Abbildung 1: Grafische Darstellung Funktionsbaustein zum Parametrieren  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02 Page 7 of 23...

  • Page 8: Ein- Und Ausgabeparameter Des Fb

    BOOL Wenn Error = False war Auftrag erfolgreich. Tabelle 1: Übersicht und Beschreibung der Ein- und Ausgabeparameter des FBs  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 8 of 23 TR - EMO - TI - DGB - 0067 - 02...

  • Page 9: Error_Codes

    3.3.2 Geschwindigkeit der Übertragung Der genutzte azyklische Datenaustausch ist generell für zeitunkritische Daten vorgesehen.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02...

  • Page 10: Initialisieren Des Funktionsbausteins Fb_Param

    Um sicherzustellen, dass der Wert gültig ist, muss zusätzlich der FB-Ausgang Error auf den Wert FALSE geprüft werden. Danach kann der gelesene Parameterwert vom FB-Parameter Value entnommen werden.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 10 of 23...

  • Page 11: Parameter „Schreiben

    Damit sichergestellt ist, dass der Auftrag korrekt ausgeführt wurde, muss zusätzlich der FB-Ausgang Error auf den Wert FALSE geprüft werden.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02...
  • Page 12 PARAM_FB (FB110)  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 12 of 23 TR - EMO - TI - DGB - 0067 - 02 03/20/2020...
  • Page 13 Manual PROFINET acyclic S7 FB-P  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02 Page 13 of 23...
  • Page 14 Nutzerorganisation e.V. (PNO) [PROFIBUS User Organization]. SIMATIC S7, STEP 7 and TIA PORTAL are registered trademarks of SIEMENS AG encoTRive is a registered trademark of TR-Electronic GmbH  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany...

  • Page 15: Contents

    Table 2: Error numbers with meaning ....................21 List of figures Figure 1: Graphic representation of function block for parameterization ..........19  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02...

  • Page 16: Revision Index

    - encoTRive assembly and installation instructions TR-EMO-BA-DGB-0015 03/20/2020 removed - General corrections  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 16 of 23 TR - EMO - TI - DGB - 0067 - 02...

  • Page 17: Safety Information

    1.2 Terms of use TR-Electronic GmbH accepts no liability or guarantee for fault-free functioning of this example module. The example module is intended exclusively for demonstration purposes for acyclic parameterization.

  • Page 18: General Information

    2.4 Installation The required modules specified above can be found in the example project and copied to the target project.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 18 of 23 TR - EMO - TI - DGB - 0067 - 02...

  • Page 19: Param_Fb (Fb110)

    INOUT Value DWORD Figure 1: Graphic representation of function block for parameterization  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02 Page 19 of 23...

  • Page 20: Input And Output Parameters Of The Fb

    BOOL False instruction was successful. Table 1: Overview and description of FB input and output parameters  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 20 of 23 TR - EMO - TI - DGB - 0067 - 02...

  • Page 21: Error_Codes

    3.3.2 Transmission speed The acyclic data exchange used is generally specified for time-uncritical data.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020 TR - EMO - TI - DGB - 0067 - 02...

  • Page 22: Initialization Of The Fb_Param Function Block

    FB output Error is at the value FALSE. The read parameter value can then be taken from the FB parameter Value.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany Page 22 of 23...

  • Page 23: Write" Parameter

    Done until value is TRUE. The instruction is then complete. To ensure that the instruction has been correctly executed, it must also be checked that the FB output Error has the value FALSE.  TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany 03/20/2020...
