ODU -MAC Blue-Line Series Assembly Instructions Manual

R
Montageanweisung
ODU-MAC Blue-Line
Assembly Instruction
ODU-MAC Blue-Line
Gesamt-Dokument-ID:
main-document-ID:
D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved
D
A4
Erstellt/prepared
18.02.2016dweichselgartner
D00003940
Einheit:
dim.:
mm
Geaendert/revised 02.07.2019fwastlhuber1 Oxaion-Nr.:
Freigabe/released
26.07.2019sfranzl
010.123.000.000.000
Bl.:
ODU-MUEHLDORF Datum/date Name/name
Ursprung/origin.: sheet: 0

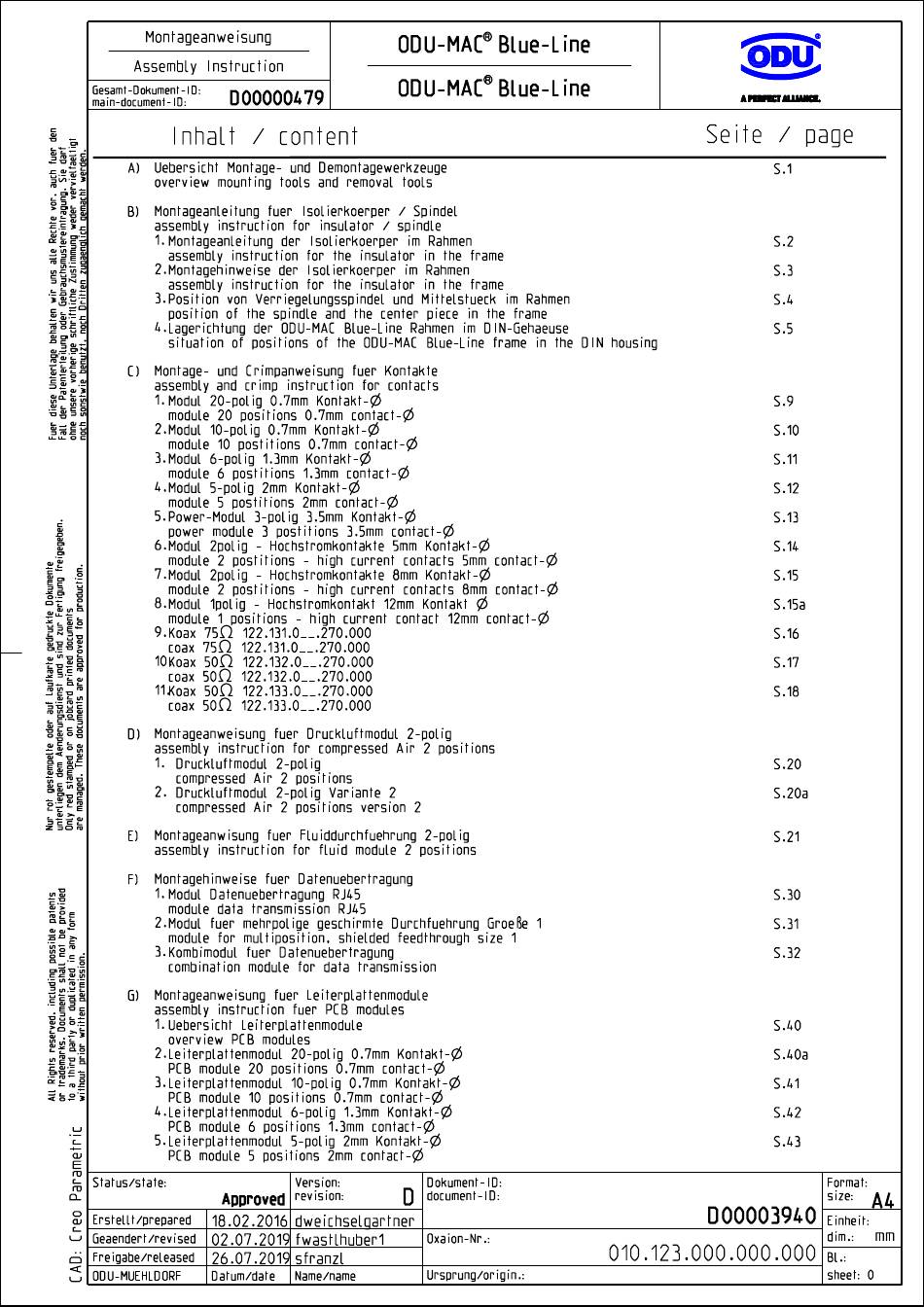

Inhalt / content
Seite / page
Uebersicht Montage- und Demontagewerkzeuge
overview mounting tools and removal tools
Montageanleitung fuer Isolierkoerper / Spindel
assembly instruction for insulator / spindle
1.
2.
3.
4.
Montage- und Crimpanweisung fuer Kontakte
assembly and crimp instruction for contacts
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Montageanweisung fuer Druckluftmodul 2-polig
assembly instruction for compressed Air 2 positions
1.
2.
Montageanwisung fuer Fluiddurchfuehrung 2-polig
assembly instruction for fluid module 2 positions
Montagehinweise fuer Datenuebertragung
1.
2.
3.
Montageanweisung fuer Leiterplattenmodule
assembly instruction fuer PCB modules
1.
2.
3.
4.
5.
S.1
S.2
S.3
S.4
S.5
S.9
S.10
S.11
S.12
S.13
S.14
S.15
S.15a
S.16
S.17
S.18
S.20
S.20a
S.21
S.30
S.31
S.32
S.40
S.40a
S.41
S.42
S.43
Montageanleitung der Isolierkoerper im Rahmen
assembly instruction for the insulator in the frame
Montagehinweise der Isolierkoerper im Rahmen
assembly instruction for the insulator in the frame
Position von Verriegelungsspindel und Mittelstueck im Rahmen
position of the spindle and the center piece in the frame
Lagerichtung der ODU-MAC Blue-Line Rahmen im DIN-Gehaeuse
situation of positions of the ODU-MAC Blue-Line frame in the DIN housing
Modul 20-polig 0.7mm Kontakt- n
module 20 positions 0.7mm contact- n
Modul 10-polig 0.7mm Kontakt- n
module 10 postitions 0.7mm contact- n
Modul 6-polig 1.3mm Kontakt- n
module 6 postitions 1.3mm contact- n
Modul 5-polig 2mm Kontakt- n
module 5 postitions 2mm contact- n
Power-Modul 3-polig 3.5mm Kontakt- n
power module 3 postitions 3.5mm contact- n
Modul 2polig - Hochstromkontakte 5mm Kontakt- n
module 2 postitions - high current contacts 5mm contact- n
Modul 2polig - Hochstromkontakte 8mm Kontakt- n
module 2 postitions - high current contacts 8mm contact- n
Modul 1polig - Hochstromkontakt 12mm Kontakt n
module 1 positions - high current contact 12mm contact- n
Koax 75 ^ 122.131.0__.270.000
coax 75 ^ 122.131.0__.270.000
Koax 50 ^ 122.132.0__.270.000
coax 50 ^ 122.132.0__.270.000
Koax 50 ^ 122.133.0__.270.000
coax 50 ^ 122.133.0__.270.000
Druckluftmodul 2-polig
compressed Air 2 positions
Druckluftmodul 2-polig Variante 2
compressed Air 2 positions version 2
Modul Datenuebertragung RJ45
module data transmission RJ45
Modul fuer mehrpolige geschirmte Durchfuehrung Groeße 1
module for multiposition, shielded feedthrough size 1
Kombimodul fuer Datenuebertragung
combination module for data transmission
Uebersicht Leiterplattenmodule
overview PCB modules
Leiterplattenmodul 20-polig 0.7mm Kontakt- n
PCB module 20 positions 0.7mm contact- n
Leiterplattenmodul 10-polig 0.7mm Kontakt- n
PCB module 10 positions 0.7mm contact- n
Leiterplattenmodul 6-polig 1.3mm Kontakt- n
PCB module 6 positions 1.3mm contact- n
Leiterplattenmodul 5-polig 2mm Kontakt- n
PCB module 5 positions 2mm contact- n
A)
B)
C)
D)
E)
F)
G)
®
®
