Intercom Server GE 150

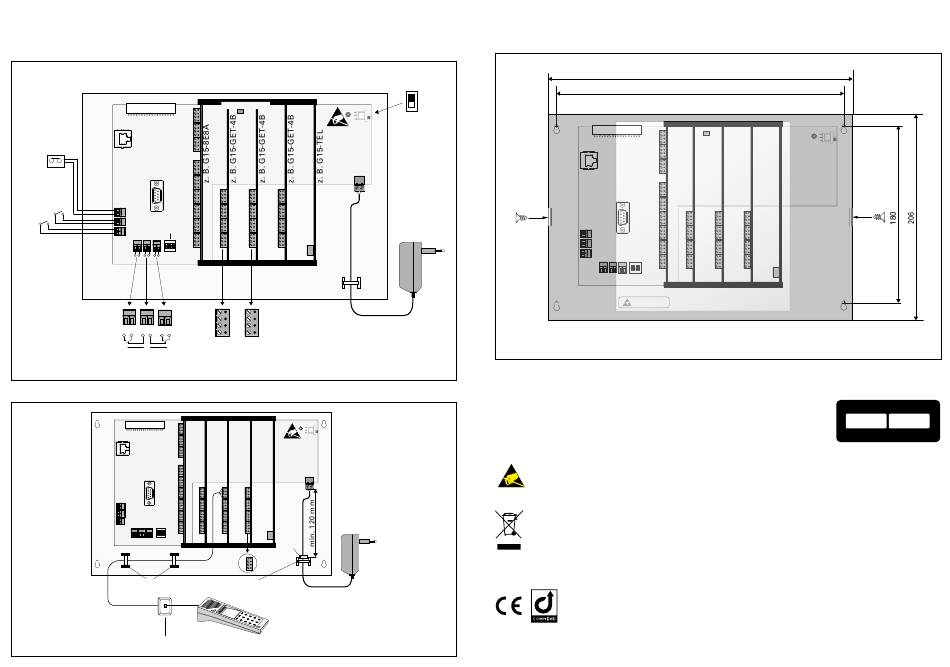

Anschlussdiagramm

Erweiterungsbuchse
Eingang
IP
Musik / Alarm
GE 150
MUSIC
RS-232
IN1
DIP-Schalter
IN2
Eingänge für
potentialfreie
1234
Kontakte
OUT1
OUT2
OUT1 OUT2
Potentialfreie Ausgänge
Kabelführung
GE 150
Kabelbinder
4
/
RJ11/RJ45-Anschlussdose
Slotnummer
Ein-/Ausschalter
1 2 3 4 5
Status-LED
M3
+24V –
A A
B B
C C
D D
M3
Anschlusspunkt
für Erdungsarm-
band
+24V –
Kabel-
binder
A
B
C
D
Kabelklammer NAK 100
140 cm
Analog
Montage, Abmessungen
Abmessungen in mm, kein Maßstab!
ON
OFF
*
* Berührungsschutz laut IEC/EN 60950-1: Bei Installation im Benutzerbereich
muss das Gehäuse verschraubt werden.
Warnung
Dies ist ein Produkt der Klasse A. Bei Betrieb in Wohnumgebungen kann es zu Funk störungen kom-
men, gegen die der Anwender geeignete Abhilfemaßnahmen treffen muss.
Aktuelle Software und Dokumentation
Für den Download der aktuellen Software und Dokumentation, geben Sie
den PIN-Code (siehe rechts) auf pin.commend.com ein.
Achtung
Vorsichtsmaßnahmen bei der Handhabung elektrostatisch gefährdeter Bauelemente beachten!
Das Gerät darf nur von autorisiertem Fachpersonal installiert werden!

Abfallbeseitigung und Recycling

Weist ein Gerät dieses Symbol auf, darf es nicht gemeinsam mit herkömmlichem
Haus- oder Gewerbemüll entsorgt werden.
Die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gilt für alle
Mitgliedstaaten der Europäischen Union.
Hinweis des Herstellers
Dieses Gerät entspricht durch die Erfüllung entsprechender Standards folgenden
europäischen Richtlinien:
• Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU)
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten (Richtlinie 2011/65/EU)
Technische Spezifikationen sind im entsprechenden Manual zu finden.
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-GE150, Version: 1.3/0318
306
290
GE 150
Attention
Achtung: Darf nur durch geschultes Personal geöffnet werden Attentie: Mag alleen geopend worden door gekwalificeerd personeel!
OBSERVE PRECAUTIONS FOR HANDLING Attention: May only be opened by qualified persons! Attenzione: Darf nur durch geschultes Personal geöffnet werden
OF ELECTROSTATIC SENSITIVE DEVICES!
Attention: Seul ie personnel qualife est autorise a l ouvrir! Atencion: Darf nur durch geschultes Personal geöffnet werden
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
*
PIN-CODE
CC23AF 7E1C51
Gültig bis 30.12.2018
