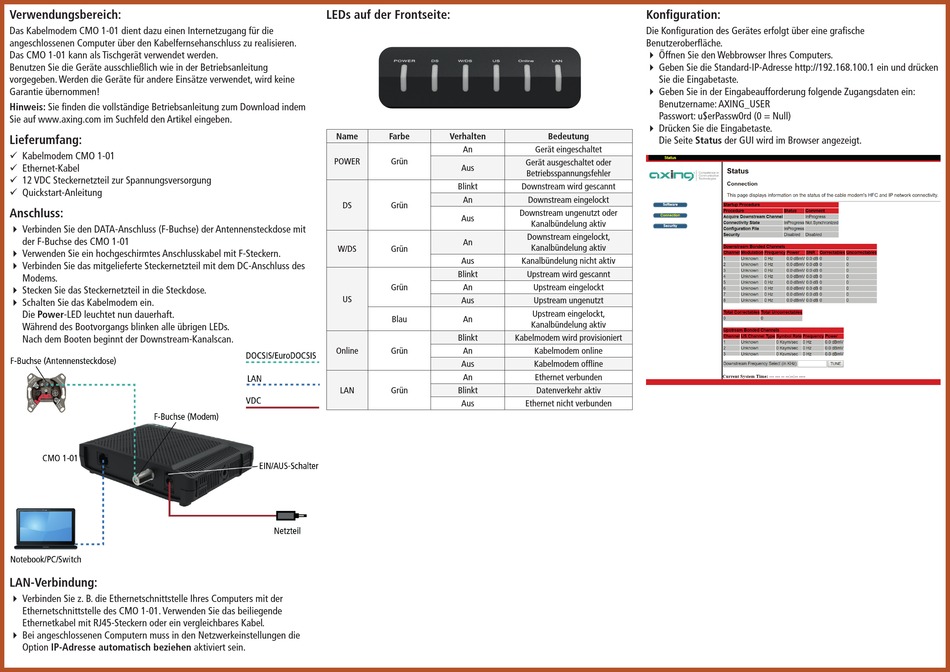

axing premium-line CMO 1-01 Quick Start Manual page 2

Verwendungsbereich:
Das Kabelmodem CMO 1-01 dient dazu einen Internetzugang für die
angeschlossenen Computer über den Kabelfernsehanschluss zu realisieren.
Das CMO 1-01 kann als Tischgerät verwendet werden.
Benutzen Sie die Geräte ausschließlich wie in der Betriebsanleitung
vorgegeben. Werden die Geräte für andere Einsätze verwendet, wird keine
Garantie übernommen!
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download indem
Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Lieferumfang:
9 Kabelmodem CMO 1-01
9 Ethernet-Kabel
9 12 VDC Steckernetzteil zur Spannungsversorgung
9 Quickstart-Anleitung
Anschluss:
 Verbinden Sie den DATA-Anschluss (F-Buchse) der Antennensteckdose mit
der F-Buchse des CMO 1-01
 Verwenden Sie ein hochgeschirmtes Anschlusskabel mit F-Steckern.
 Verbinden Sie das mitgelieferte Steckernetzteil mit dem DC-Anschluss des
Modems.
 Stecken Sie das Steckernetzteil in die Steckdose.
 Schalten Sie das Kabelmodem ein.
Die Power-LED leuchtet nun dauerhaft.
Während des Bootvorgangs blinken alle übrigen LEDs.
Nach dem Booten beginnt der Downstream-Kanalscan.
LAN-Verbindung:
 Verbinden Sie z. B. die Ethernetschnittstelle Ihres Computers mit der
Ethernetschnittstelle des CMO 1-01. Verwenden Sie das beiliegende
Ethernetkabel mit RJ45-Steckern oder ein vergleichbares Kabel.
 Bei angeschlossenen Computern muss in den Netzwerkeinstellungen die
Option IP-Adresse automatisch beziehen aktiviert sein.
LEDs auf der Frontseite:
Name Farbe Verhalten
An
POWER Grün
Aus
Blinkt
An
DS Grün
Aus
An
W/DS Grün
Aus
Blinkt
Grün An
US
Aus
Blau An
Blinkt
Online Grün An
Aus
An
LAN Grün Blinkt
Aus
Konfiguration:
Die Konfiguration des Gerätes erfolgt über eine grafische
Benutzeroberfläche.
 Öffnen Sie den Webbrowser Ihres Computers.
 Geben Sie die Standard-IP-Adresse http://192.168.100.1 ein und drücken
Sie die Eingabetaste.
 Geben Sie in der Eingabeaufforderung folgende Zugangsdaten ein:
Benutzername: AXING_USER
Passwort: u$erPassw0rd (0 = Null)
 Drücken Sie die Eingabetaste.
Bedeutung
Die Seite Status der GUI wird im Browser angezeigt.
Gerät eingeschaltet
Gerät ausgeschaltet oder
Betriebsspannungsfehler
Downstream wird gescannt
Downstream eingelockt
Downstream ungenutzt oder
Kanalbündelung aktiv
Downstream eingelockt,
Kanalbündelung aktiv
Kanalbündelung nicht aktiv
Upstream wird gescannt
Upstream eingelockt
Upstream ungenutzt
Upstream eingelockt,
Kanalbündelung aktiv
Kabelmodem wird provisioniert
Kabelmodem online
Kabelmodem offline
Ethernet verbunden
Datenverkehr aktiv
Ethernet nicht verbunden
