Kaindl RMS Series Operation Manual

Circular knife sharpening machine rms manual
Hide thumbs

Advertisement

Quick Links

Download this manual

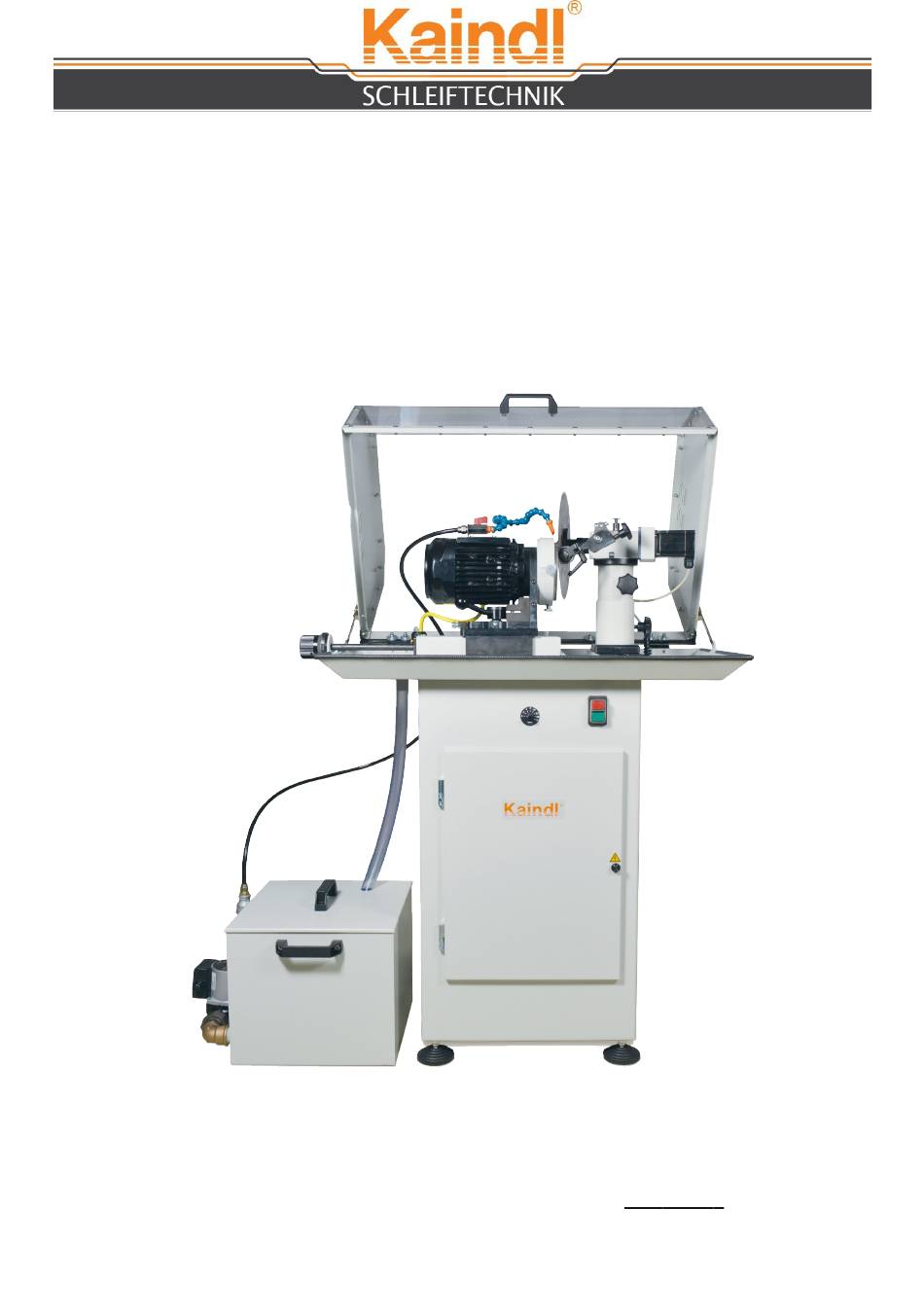

OPERATION
MANUAL
FOR


CIRCULAR
KNIFE
SHARPENING



MACHINE
RMS
MANUAL
Original operation manual
Please keep for further use!
Kaindl­Schleiftechnik REILING GmbH, Remchinger Str. 4, D­75203 Königsbach­Stein, Germany
Tel.: +49 7232/4001­0, Fax.: +49 7232/4001­30, Internet: www.kaindl.de, E­Mail: info@kaindl.de

Advertisement

loading
Need help?

Need help?

Do you have a question about the RMS Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kaindl RMS Series

Summary of Contents for Kaindl RMS Series

  • Page 1     OPERATION MANUAL     CIRCULAR KNIFE SHARPENING       MACHINE MANUAL Original operation manual Please keep for further use! Kaindl­Schleiftechnik REILING GmbH, Remchinger Str. 4, D­75203 Königsbach­Stein, Germany Tel.: +49 7232/4001­0, Fax.: +49 7232/4001­30, Internet: www.kaindl.de, E­Mail: info@kaindl.de...
  • Page 2 CONTENT EC­Declaration of conformity Transport / Environmental conditions / Set up of the machine / General safety advice / Directed use   Structure of the machine Technical data  Operation Fixation of the circular knife   Adjustment of the circular knife   Grinding of the circular knife   Basic regrading grinding (Important information, please read!)           10 Standard values for sharpening operation           11 Operation of the manual version         12 Change of the grinding wheel          13 Description of the cooling unit / Basic information about cooling liquids           14 Change of knife support / Spare part list           15 Maintenance / Cleaning / Repairs / Disposal / Warranty           16  ...
  • Page 3 ­     DECLARATION CONFORMITY The manufacturer:  Kaindl­Schleiftechnik Reiling GmbH Remchinger Straße 4 75203 Königsbach­Stein Germany declares, that the machine Circular knife sharpening machine described herein:   Type:  refers to the security and health requirements EC­Machine instruction (2006/42/EC) of the following EC instructions:  EC­Instruction EMV (2004/108/EC) Applied harmonises norms: EN ISO 12100­1 and EN ISO 12100­2; EN 294; EN ISO 13732­1; EN 61029­1, EN 60204 Part 1; EN 61000­6­1; EN 61000­6­2; EN 61000­6­3; EN 61000­6­4 Changes in design which affect the technical data, listed in this manual and the directed  use, therefore change the machine substantially, make this declaration of conformity  invalid! The documents were compiled by:  Reinhard Reiling Kaindl­Schleiftechnik Reiling GmbH Remchinger Straße 4 75203 Königsbach­Stein   ...
  • Page 4 1.  TRANSPORT The circular knife sharpening machine RMS is delivered in a wooden box on pallet. The    gross weight (incl. packing) of the machine is around 115 Kg. The transport takes place  with pallet truck or forklift. 1.1      ENVIRONMENTAL CONDITIONS Place the circular sharpening machine RMS only in dry rooms.   Environmental temperature:  from +5 to +50°C Humidity:  up to 90%; not condensing 1.2    Move the pallet as close as possible to the final position of the machine. Then remove the  screw joints between machine and pallet. Before placing the machine at its final position  on the floor, screw in, the machine feet from below. Please pay attention that the machine  is aligned horizontal on the floor. The alignment should be done by use of a bubble level  (Standard model is sufficient). Place the bubble level on top of the cabinet and align in  booth direction by adjusting the machine feet. Please pay attention, that the place of the machine grants a vibration free operation. 1.3      GENERAL SAFETY ADVICE Read the operating manual intensive! For damages caused by ignorance or not following the operating manual, no liability is  assumed! When dealing with circular and shape knife greatest caution is needed, because this can  have the sharpness of a razor and it can result in significant cuts if handled carelessly.  To largely avoid these, the use of cut protection gloves is strongly recommended. 1.4   ...
  • Page 5 2.  STRUCTURE Safety cover Clamping flange  Cooling round knife Grinding wheel cover Driving motor Grinding  Lynette motor Adjustment pillar Adjustment bridge...
  • Page 6 3.    TECHNICAL DATA Dimensions Length:  560 mm Depth:  820 mm Height:  1270 mm Weight net: Manual 110 Kg Clamping range / Basic:  Ø 100 mm to Ø 350 mm Grinding wheel:  Ø 125 x 32 x 20 x 5 x 30 mm Noise emission:   <70 dB(A) Spacer rings:  20x22, 20x30, 20x32, 20x40, 20x30 with face Electronical Data Drive of grinding spindle: Motor:  1~ 230V / 50 Hz  Motor speed:  2770 RPM Power:  0,37 KW IP code:  IP 55 Flow time of the mounted grinding wheel approx. 10 sec. Coolant pump: Motor: 1~ 230V / 50 Hz  Power  Step 1: 0,028 KW Step 2: 0,045 KW Step 3: 0,063 KW...
  • Page 7 4.  OPERATION 4.1          FIXATION ROUND KNIFE Center the circular knife by selecting the cuttable spacer ring on the clamping flange.  Now fix the circular knife with the pressure disk and the fixation nut on the clamping  flange (see Picture).  Before tightening up or loosing the fixation nut, the shaft fixation pin must be pressed  down. Turn the motor shaft with the c­wrench till the pin locks in the shaft fixation.  !!! Attention when tightening and loosening of the circular knife. Risk of injury !!! Pressure disk Shaft fixation Clamping flange Shaft Clamping nut Lynette After you have fixed the circular knife, place the lynette on the back of the knife. Align the  lynette in the way that the wheel is turning softly (e. g. circular knife 10°, lynette approx.  15°). Depending on the type of circular knife, you can adjust the angle of the lynette head  correspondingly. The lynette is to support of the circular knife and grants a burr free  bevel. Adjustment of  Place on the  angle values back of the  cutting edge...
  • Page 8 4.2        ALIGNMENT CIRCULAR KNIFE By opening the star knob screw (1) you can now adjust the angle value of your round  knife. Scale Star knob screw to arrest the adjustment  pillar Hand­lever for the Star knob screw to adjustment of the arrest the cutting angle grinding motor After you have set the angle, open the star knob screw (2) and move the adjustment pillar  in the way that the cutting edge of the round knife is inside the marked grinding range. Grinding range...
  • Page 9 !!!     ­     !!! IMPORTANT INFORMATION PLEASE READ 5.      BASIC REGARDING GRINDING Please keep in mind, that grinding basically is a form of soft treatment. For getting  optional results, please pay attention to some elementary rules. Physically grinding is a interaction between material of the workpiece, the suitable  abrasive, binding of the abrasive, grit size, cooling liquid and finaly the well matched  feeding size as well as halt­ and grinding cycles without feeding. For achieving perfect precision it is basicly considered using small feeding sizes (4 µ),  halt cycles of minimum 15 to 30 seconds at a speed of 10 to 20 rpm, cooling liquid  directed to the circular knife.  It is absolutely recommended to focus your attention to the grinding cycles with no  feeding. This timespan should last a long until you hear no more noise from the grinding  wheel. That grants that the complete feeding size has been worked off.  Surely grinding also means scrub treatment but this is with it's parameters quite sobering  for an amateur in grinding. Scrubbing means very coarse grit, open bonding of the  grinding wheel, feeding of max. 12 µ, halt periods of min. 10 ­ 30 seconds, at knife  rotation of 15 to 25 rpm and a lot of cooling liquid.  As mentioned above, these parameters are only a rough guideline which grants that  chooses parameters can be processed by the machine. Finally, factors as grinding  medium and material has to be considered and specially selected for each application. Material: HSS, high­grade steel hardened, steel hardened etc. can successfully  sharpened with a corundum or CBN grinding wheel.  By use of resinoid bond abrasive material, the cooling liquid should have min. 10% oil  content, as this abrasive bond produces a considerable rubbing on the workpiece causing  more heat. Material: Carbide steel glass, ceramics can be sharpened successfully by a diamond  wheel. As written before, an adequate oil content has to be considered. ...
  • Page 10 6.        STANDARD VALUES     SHARPENING PROGRAM Scrub treatment Finishing treatment Material:  Carbide Material:  Carbide Abrasive:   Diamond Abrasive:   Diamond Grit size:  D 252 Grit size:  D  Feeding:   8­12 µ Feeding:   µ   4  Halt time:  16 s Halt time:  25 s Spark time:   80 s Spark time:  ...
  • Page 11 7.      OPERATION MANUAL VERSION The feeding of the manual version is made with the handwheel, placed on the left side of  the machine.  ON/OFF­switch. The machine only runs when the safety protection is closed.
  • Page 12 8.          CHANGE GRINDING WHEEL First unplug from electric current! Imperatively also remove the circular knife before! Open the hexagon  screw M6 Screw in the lifting  screw M8 for lifting the  grinding wheel support  with the grinding wheel Unscrew the allen screw M6 with the supplied allen wrench SW 5. Screw in the lifting screw M8 for lifting the grinding wheel support with the grinding wheel. Place the new grinding wheel on the motor shaft and pay attention that the driving pin of  the grinding wheel support is placed in the groove of the motor shaft.  Now tighten the grinding wheel support with an allen wrench. ...
  • Page 13 9.          DESCRIPTION COOLING UNIT Pipe connection  Pipe connection to the  Connection to return flow to pistol machine Vent screw Tank of  cooling  liquid Cooling  pump Before the first start, please vent the cooling liquid pump! Please fill up the tank to the top level of the pump Electric plug for cooling unit (on the back of the cabinet) Important information regarding cooling liquid: Only use water­soluble emulsions on mineral oil base. By use synthetic products, the  painting and plastic parts can be damaged. We will not accept any responsibility for these  damaged. When proving the cooling liquids, pay attention to the directives of the manufacturer. Please pay attention to the current waist disposal regulations.
  • Page 14 10.          CHANGE SUPPORT       CIRCULAR KNIFE Allen screw For changing the support, loosen with the supplied allen wrench SW 5 the allen screw  M6. Screw in the provided allen screw M8 and lift the support from the cone. 11.    WIRING DIAGRAM The wiring diagram is placed in inside the control cabinet behind the door.
  • Page 15 12.  MAINTENANCE The circular knife sharpening machine RMS manual should be cleaned occasionally from  grinding dust with a soft brush. Persistant dirt, please clean with a usual in trade machine  cleaner. Occasionally check the electric cable and plug for damage. 13.      CLEANING GREASING For granting full functionality of the circular knife sharpening machine RMS manual  should be cleaned periodically from grinding dust with a soft brush. Also regularly clean  the cooling ribs and the ventilation (fan propeller/ventilation grille) of the grinding motor.  Persisant dirt, please clean with a usual in trade machine cleaner. Occasionally check the  electric cable and plug for damage. For preventing corrosion, provide blank and blue  steel parts with a slight film of oil.  ! Important !  The protective cover plates of the machine protect the guidances, spindles  and switches below from dirt and cooling liquid. So when cleaning the machine with the  cooling liquid gun, do not undermine these protective cover plates.  14.  REPAIRS Repairs on the machine can only be carried out in our company Kaindl or by persons  authorized by us. The change of wear parts, as the diamond wheel, can be replaced by  the user.  The exchange of electronic parts may only be done by an electro engineer! 15.          DISPOSAL MACHINE  EU INSIDE When sending back the machine to us (transport charfes prepaid), the company Kaindl­ Schleiftechnik Reiling GmbH grants for the competent disposal as per the currently in  force of the Europeen waste electrical regulations.
  • Page 16 16.  WARRANTY The warranty is 12 months from date of shipment and refers to a one shift work. For  multi­shift work, the warranty is 6 months from date of shipment under condition of a  appropriate use of the machine.   The guarantee includes the costs for replacing of defect parts and assembly groups,  including the required working time. Replacement can also included repaired, used parts  and assemblies.  Excluded from any guarantee are:  •  Wear parts •  Transport damage •  Damage by improper use of the machine •  Damage by program parameter assignment •  Damage by use of force •  Damages and consequential damages caused by breach of the duty of taking  care of the user •  damages caused by aggressive detergents as corrosive or caustic cleaning  materials, solvents, etc. or aggressive cooling lubricants In case of a warranty claim, we ask you to inform us about the type, serial No. and year of  construction of the machine.  Without information of year and number of machines, the processing of your warranty  claim is not possible! Returns have to be authorized by us, before shipment.  We reserve the right to charge you with the transportation cost if the return was not  authorized. Spare parts or replacement parts are transferred absolutely in our ownership.
  • Page 17 17.       RMS MANUELL SPARE PART LIST 16 18 1.  Drive motor of grinding wheel 10.  Manual feeding drive motor (Handwheel)  2.  Coolant pipe with gate valve  11.  Complete feeding unit 3.  Grinding wheel protection 12.  Collar adjustable 4.  Grinding wheel  13.  Star knob screw for fixation  5.  Grinding wheel support   14.  Star knob screw with bolt Support for circular knife 15.  Cover plate feeding unit 7.  Lynette bearing  16.  Cover sheet 8.  Lynette support  17.  Adjustable drive motor (controlling) 9. ...
