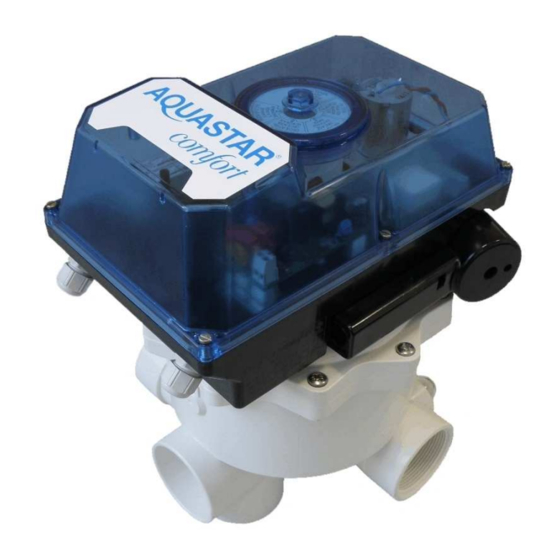

praher Aquastar Comfort 1001 Manual
  1. Manuals
  2. Brands
  3. praher Manuals
  4. Control Unit
  5. Aquastar Comfort 1001
  6. Manual

praher Aquastar Comfort 1001 Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Zertifiziert nach
certified acc. to
EN ISO 9001:2000

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Aquastar Comfort 1001 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for praher Aquastar Comfort 1001

Summary of Contents for praher Aquastar Comfort 1001

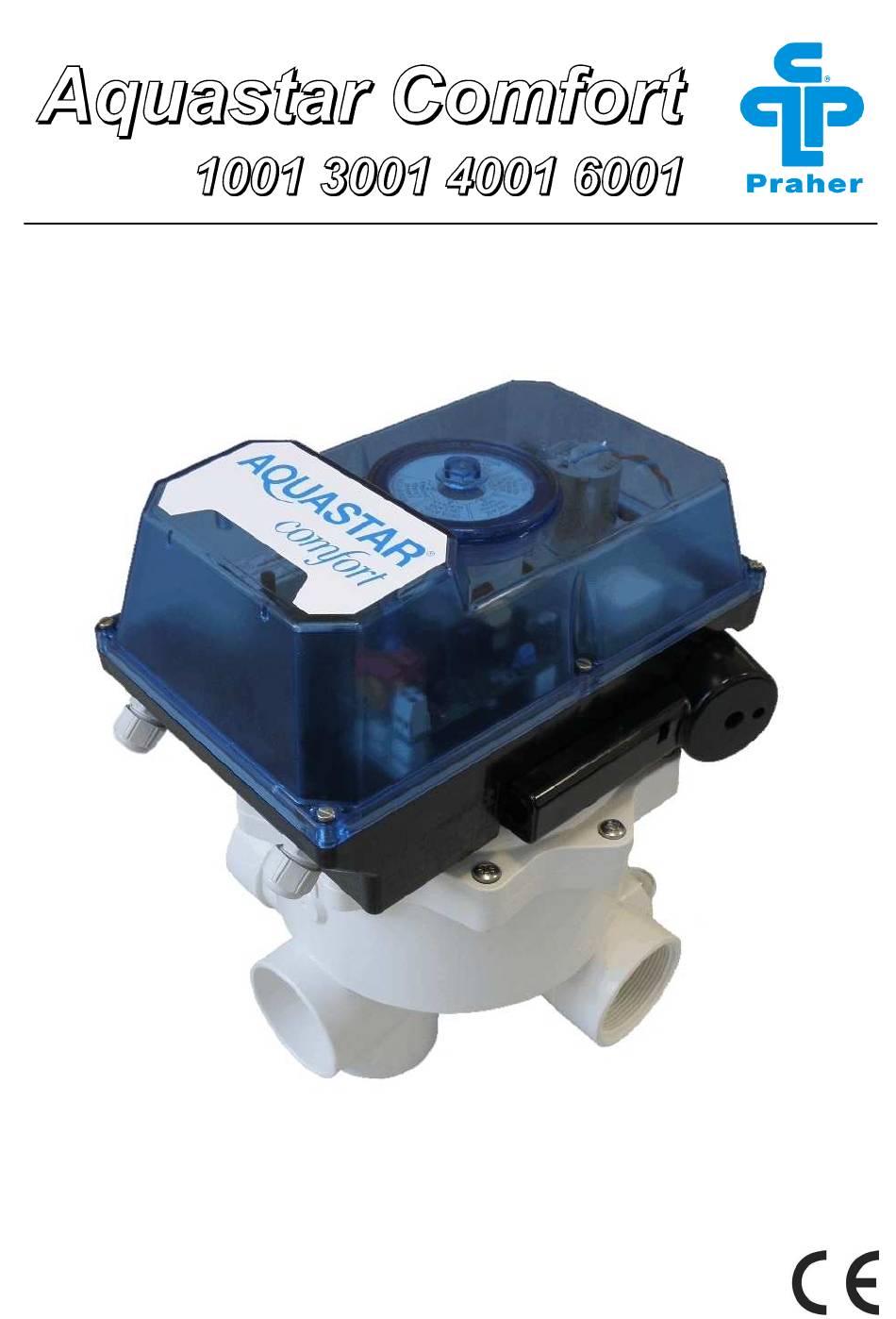

  • Page 1 Zertifiziert nach certified acc. to EN ISO 9001:2000...

  • Page 2: Table Of Contents

    10. Zyklusablauf 11. Spülzeiten und Umstellzeiten 12. Funktion der Folientastatur 12.1 Zirkulieren 12.2 Winterstellung 13. Einstellen der Zeiten 13.1 Einstellen der Verzögerungszeit (20sec – 23min) 13.2 Einstellen der Rückspüldauer (50sec – 9min) 13.3 Einstellen der Nachspülzeit (25sec – 200sec) www.praher.com...
  • Page 3 18. Elektrischer Anschluss 19. Anschlussplan für Pumpe 20. Platinen 21. Abmessungen 22. Explosionszeichnung Aquastar Comfort 23. Handnotbetätigung 24. Demontage 25. Montage 26. Aquastar Typen und Funktionsübersicht 27. Einstellen der integrierten Uhr 28. Uhrenbatterie 29. Zu verwendende Stromversorgungen bei Anschluss von 24V www.praher.com...
  • Page 4 www.praher.com...

  • Page 5: Urheberrecht

    1. Urheberrecht Die Bediendungsanleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte unter Vorbehalt der PRAHER Kunststofftechnik GmbH. Die Bedienungsanleitung ist für die Bedienperson bestimmt. Die Vervielfältigung, Reproduktion oder Übersetzung dieser Dokumente in andere Sprachen, ganz oder teilweise, bedarf der ausdrücklichen Genehmigung durch die PRAHER Kunststofftechnik GmbH.

  • Page 6: Gewährleistungs- Und Haftungsansprüche

    Erfahrungen und/oder mangels Wissen benutzt werden, es sein denn, sie werden durch einen für ihre Sicherheit zuständigen Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen dass sie nicht mit dem Gerät spielen. www.praher.com...
  • Page 7 • Montage- bzw. Demontage der Armaturen nur im drucklosen Zustand (d.h. Rohrleitung vorher entleeren). • Bei Armaturen Durchflussrichtung bzw. Fließrichtung beachten! Jede Person, die sich mit der Bedienung und Instandhaltung des Gerätes befasst, muss diese Anleitung gelesen und verstanden haben! Es geht um ihre Sicherheit! www.praher.com...

  • Page 8: Restrisiken

    Reinigungsarbeiten am Aquastar dürfen nur im spannungslosen Zustand durchgeführt werden. 7. Allgemein PRAHER Aquastar Steuerungen sind hochwertige technische Produkte, die mit großer Genauigkeit und nach modernsten technischen Fertigungsmethoden hergestellt werden. Sollten trotzdem berechtigte Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben.

  • Page 9: Montage

    Ventil (vom Filter)→ Kanal Waste → zum Kanal 6 Wege Ventilausführung: 11/2“, 2“ und 3“ Anschlüsse: Gewinde oder Klebe (alle Anschlüsse offen) Max. Betriebsdruck: ABS 11/2“, 2“, 3“ 3,5 bar GFK 11/2“, 2“ 6 bar GFK 3“ 5 bar www.praher.com...

  • Page 10: Zyklusablauf

    UMSTELLEN ca. 45 sec Filtern – Rückspülen Rückspülen 50 sec bis 9 min UMSTELLEN ca. 35 sec Rückspülzeit - Nachspülen Nachspülen 25 sec bis 200 sec UMSTELLEN ca. 25 sec. Nachspülen - Filtern Zyklusdauer 3 min bis 40 min www.praher.com...

  • Page 11: Funktion Der Folientastatur

    Nach gleichzeitiger Betätigung der Tasten leuchtet zuerst „Prüfen“ dann kurz „Entleeren“. Erst danach beginnt „Prüfen“ zu blinken und der Aquastar stellt auf die Position „Zirkulieren“ • Nach abgeschlossenem „Zirkulieren“ die Taste „Aus“ drücken • Grundeinstellung „Filtern“ mit der Taste „Ein“ einnehmen www.praher.com...

  • Page 12: Winterstellung

    Die Schaltpunkte für das Rückspülen werden mit Schalter S2 auf der Platine eingestellt. Es stehen 4 Schaltpunkte Rückspülen zur Verfügung. 3 Tage 7 Tage 14 Tage ACHTUNG! Vor dem Ein- bzw. Umstellen der Schaltpunkte Rückspülen das Ventil auf Position “FILTERN“ stellen, und den Aquastar ausschalten (siehe Seite 11). www.praher.com...

  • Page 13: Auslösezeit Schaltpunkt Rückspülen

    Schaltstellung 01 von 0,4 – 1,9 bar • Schaltstellung 02 von 2 – 5,75 bar Druck (bar) Raste Schaltstellung 01 Schaltstellung 02 2,25 2,75 3,25 3,75 4,25 4,75 5,25 5,75 Die Druckangaben sind getestet und festgelegt worden, können aber durch Manometertoleranzen leicht abweichen! www.praher.com...

  • Page 14: Programmieren Der Digitaluhr Für Den Aquastar Comfort

    Lang Drücken (ca. 2 sec) = Zurück in den Automatikbetrieb Kurz Drücken = +1 Auswahl treffen und übernehmen Lang Drücken (ca. 2 sec) = +5 Änderungswunsch im Lesen-Mode Kurz Drücken = -1 Befehl nicht ausführen Lang Drücken (ca. 2 sec) = -5 Befehl ausführen Löschen www.praher.com...

  • Page 15: Betriebsart

    16.2 Betriebsart 16.3 Erstinbetriebnahme – Wahl der Menüsprache 16.4 Neues Programm erstellen www.praher.com...
  • Page 16 Die Auszeit muss eine Minute nach dem Auslösen programmiert werden! www.praher.com...

  • Page 17: Programm Anschauen, Bearbeiten

    16.5 Programm anschauen, bearbeiten 16.6 Alle Programme löschen 16.7 Einzelne Programme löschen www.praher.com...

  • Page 18: Datum Und Uhrzeit Einstellen

    16.8 Datum und Uhrzeit einstellen www.praher.com...

  • Page 19: Umschalten Sommer-/Winterzeit

    • Wenn eine 1-Kanal-Uhr eingebaut ist und diese für die Filterpumpe verwendet werden soll, ist S1 auf „F“ zu stellen. • Bei einer 2-Kanal Uhr ist der Schalter S1 immer auf „F“ zu stellen dann ist Kanal 1 Rückspülen und Kanal 2 Filterpumpe www.praher.com...

  • Page 20: Elektrischer Anschluss

    Während des gesamten Zyklus wird [18→19] durchgeschaltet, sonst [19→20]. 18 19 20 Technische Daten Spannung: 24 V AC/DC 100-240V AC (170 – 300V DC) Schutzart: IP 65 Frequenz: 50-60 Hz max. Eigenverbrauch: ca. 4 Watt / 12 Watt 11/2“, 2“ ca. 4Watt / 20 Watt 3“ www.praher.com...

  • Page 21: Anschlussplan Für Pumpe

    19. Anschlussplan für Pumpe www.praher.com...

  • Page 22: Platinen

    20. Platinen Platine für alle Comfort Typen 24 V AC/DC Platine für 100 – 240 V AC www.praher.com...

  • Page 23: Abmessungen

    21. Abmessungen Side Mount Top Mount 1 ½” SM 1 172” TM 2” SM 3” SM 99,5 29,5 31,5 85,5 61,5 59,5 163,5 42,5 87,5 18,5 18,5 62,5 Dimensionen in mm www.praher.com...

  • Page 24: Explosionszeichnung Aquastar Comfort

    Schauglas mit O-Ring Aquastar Gehäusedeckel mit Moosgummischnur Anzeigescheibe Steuerkopf Kurzvenzahnrad Aquastar Gehäuseboden Notgriff Getriebemotor Druckschalterplatine 10. Pumpenendschalter 11. V6 Ventil ND 1 ½“, 2“, 3“ 12. Ventilteller mit O-Ringen und Feder 13. Ventilkupplung 14. Druckschlauch mit Ventilverschraubung 15. Steuerplatine 16. Digitaluhr www.praher.com...

  • Page 25: Handnotbetätigung

    3. Betätigung der Handnot siehe nachstehende Skizze ACHTUNG Handnotbetätigung ist der Systemdruck des Ventils abzusenken Die Handnotbetätigung ist nicht als Ersatz für den elektrischen Antrieb gedacht. Um die Funktion der Handnotbetätigung auf Sicht zu gewährleisten, sollte diese nicht im Dauerbetrieb verwendet werden. 24. Demontage www.praher.com...

  • Page 26: Montage

    25. Montage Achtung: Bei der Montage des Aquastar, das Schauglas (Bild 8) handfest anziehen um die Dichtheit des Aquastar Comfort zu gewährleisten! www.praher.com...

  • Page 27: Aquastar Typen Und Funktionsübersicht

    • wenn das gesamte Display blinkt (Batterie annähernd leer) • wenn am Display nichts mehr erscheint (Batterie vollständig leer) 29. Zu verwendende Stromversorgungen bei Anschluss von 24V Trenntransformator zu verwendendes Netzteil Nennspannung: Nennspannung: 24V DC Leistung: 63VA Nennstrom: mind. 2A Leerlaufspannung max. 28VAC www.praher.com...
  • Page 28 12. Function of membrane keyboard 12.1 Circulate 12.2 Winter Position 13. Setting of the times 13.1 Setting the time delay (20sec – 23min) 13.2 Setting the backwash time (50sec – 9min) 13.3 Setting the rinsing time (25sec – 200sec) www.praher.com...
  • Page 29 20. Control boards 21. Abmessungen 22. Exploded view drawing Aquastar Comfort 23. Emergency handle 24. Dismantling 25. Installation 26. Aquastar types and function overview 27. Setting of integrated clock 28. Clock battery 29. Power supplies to be used when connecting 24V www.praher.com...
  • Page 30 www.praher.com...

  • Page 31: Copyrights

    This operation manual is designed for use by operating personnel only. Copying, reproduction or translation of the present document into other languages in whole or in part is subject to express written permission by Praher Kunststofftechnik GmbH. © 2012 PRAHER Kunststofftechnik GmbH Knowledge of the instructions contained in this operation manual is indispensable for preventing failure and ensuring faultless operation of the Aquastar.

  • Page 32: Warranty And Liability

    Children should be supervised, in order to guarantee that they do not play with the equipment. • The electrical installations must be carried out according to the respective local and regional regulations (e.g. OEVE, VDE,...) and possible official regulations www.praher.com...
  • Page 33 • Assembly and/or disassembly of the valve only in a pressure-free status (i.e. empty piping beforehand) • Valve flow and/or direction of flow must be considered. Each person involved in the operation and maintenance of the equipment must have read and understood the present operation manual! It is for your own safety! www.praher.com...

  • Page 34: Residual Risk

    (lever switch). 7. General PRAHER Aquastar controls are significant technical products, which are manufactured with high accuracy to the most modern technical production methods. Entitled complaints will naturally be rectified as fast as possible if they occur. The equipment has a warranty after valid European law.

  • Page 35: Assembly

    Valve (away from filter) → sewer Waste → towards sewer 6 way valve type: 11/2“, 2“ and 3“ Connections: thread or solvent socket (all connections open) Max. Betriebsdruck: ABS 11/2“, 2“, 3“ 3,5 bar GFK 11/2“, 2“ 6 bar GFK 3“ 5 bar www.praher.com...

  • Page 36: Sequence Of Cycle

    45 sec Filter - Backwash Backwash 50 sec - 9 min CHANGEOVER ca. 35 sec Backwash time - Rinsing Rinsing 25 sec - 200 sec CHANGEOVER ca. 25 sec. Rinsing - Filter Cycle time 3 min - 40 min www.praher.com...

  • Page 37: Function Of Membrane Keyboard

    After simultaneous pressing of the keys first the LED of „TEST“ is illuminated and then the “DRAIN” LED briefly. Only then the LED of “TEST” starts blinking • After „CIRCULATE“ is finshed, press OFF • Go to basic position press key „ON“ www.praher.com...

  • Page 38: Winter Position

    4 switch points for backwashing are available 3 days 7 days 14 days ATTENTION! Prior to setting/adjusting the switch points backwashing the valve needs to be on position “FILTER” and the Aquastar has to be turned off. (see page 11) www.praher.com...

  • Page 39: Time Of Activation Of Backwash Cycle

    Changeover 02 from 2 – 5,75 bar pressure (bar) Raste Changeover 01 Changeover 02 2,25 Pressure Switch 2,75 3,25 3,75 4,25 4,75 5,25 5,75 The pressure values are tested and set but can slightly vary due to manometer tolerances! www.praher.com...

  • Page 40: Programming The Digital Clock For The Aquastar Comfort

    Confirm chosen item Make choice and confirm Press short = +1 Change request in Read-mode Press long (~ 2 sec) = +5 Do not execute command Press short = -1 Execute command Press long (~ 2 sec) = -5 Delete www.praher.com...

  • Page 41: Operation Mode

    16.2 Operation Mode 16.3 First operation – Choose menu language 16.4 Create a new program www.praher.com...
  • Page 42 Off-Time has to be set one minute after triggering! www.praher.com...

  • Page 43: Viewing And Adapting A Program

    16.5 Viewing and adapting a program 16.6 Delete all programs 16.7 Delete individual programs www.praher.com...

  • Page 44: Setting Of Date And Time

    16.8 Setting of date and time www.praher.com...

  • Page 45: Switchover Summer/Winter Time

    • If a 1 channel clock is installed and used for the filter pump switch is on „F“ • If a 2 channel clock is installed switch always has to be on „F“ channel 1 = backwash channel 2 = filter pump www.praher.com...

  • Page 46: Electric Connection

    18 19 20 Technical data Voltage: 24 V AC/DC 100-240V AC (170 – 300V DC) Protection type: IP 65 Frequency: 50-60 Hz max. own consumption: ca. 4 Watt / 12 Watt 11/2“, 2“ ca. 4Watt / 20 Watt 3“ www.praher.com...

  • Page 47: Connection Diagram For Pump

    19. Connection diagram for pump www.praher.com...

  • Page 48: Control Boards

    20. Control boards for all Comfort types 24 V AC/DC Control board for 100 – 240 V AC www.praher.com...

  • Page 49: Abmessungen

    21. Abmessungen Side Mount Top Mount 1 ½” SM 1 172” TM 2” SM 3” SM 99,5 29,5 31,5 85,5 61,5 59,5 163,5 42,5 87,5 18,5 18,5 62,5 Dimensionen in mm www.praher.com...

  • Page 50: Exploded View Drawing Aquastar Comfort

    Emergency handle Gear motor Pressure switch control 10. Pump end switch 11. V6 Valve ND 1 ½“, 2“, 3“ 12. Valve plate with O-Rings and spring 13. Valve coupling 14. Pressure hose with union 15. Control board 16. Digital clock www.praher.com...

  • Page 51: Emergency Handle

    Lower the system pressure prior to using the emergency handle The emergency handle is not designed to replace the electric drive. In order to secure proper function of the emergency handle it should not be used permanently! 24. Dismantling www.praher.com...

  • Page 52: Installation

    25. Installation Attention: During installation screw tight the sight glass in the lid (pict. 8) in order to secure tightness of the Aquastar Comfort www.praher.com...

  • Page 53: Aquastar Types And Function Overview

    • when nothing is shown on the display (battery empty) 29. Power supplies to be used when connecting 24V Isolation transformer used power supply Nominal voltage: Nominal voltage: 24V DC Power: 63VA Nominal Current: mind. 2A Open circuit voltage max. 28VAC www.praher.com...
  • Page 54 Notes Notizen www.praher.com...
  • Page 55 Notes Notizen www.praher.com...
  • Page 56 www.praher.com...

This manual is also suitable for:

Aquastar comfort 3001Aquastar comfort 3501Aquastar comfort 4001Aquastar comfort 4501Aquastar comfort 6001 aquastar comfort 6501
