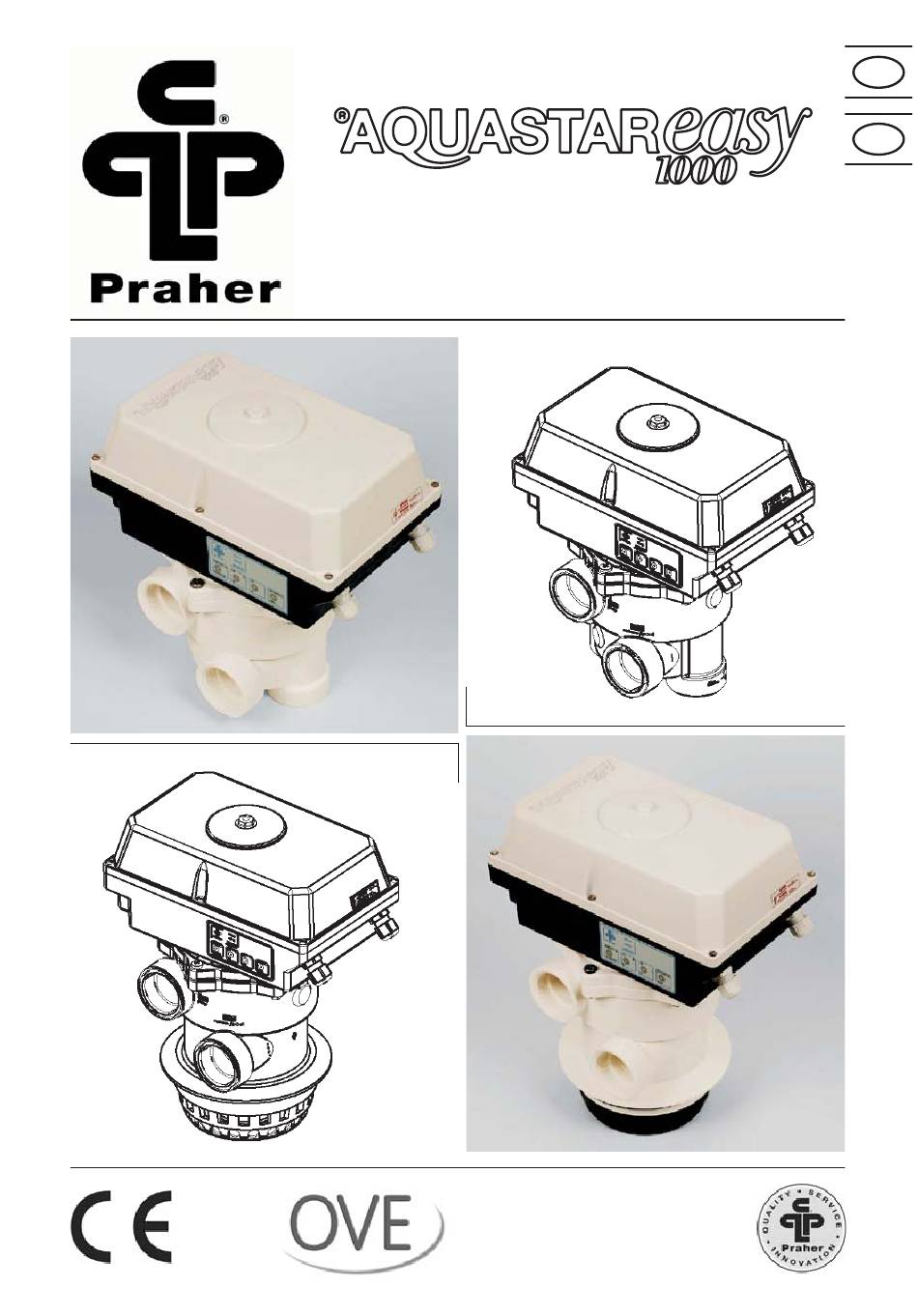

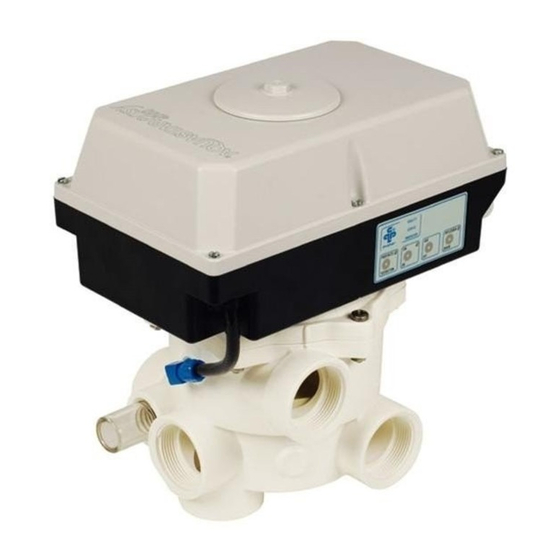

- Page 1 V6 - 1 1/2", 2" 12-34 V DC 0,2A / 0,6A 12-230V AC 50/60Hz 20W / 50W Schutzart: IP65 Zertifiziert nach certified acc. to EN ISO 9001:2000...
-
Page 2: Table Of Contents
Einsatzmöglichkeiten - Anschluss für externe Geräte Zubehör für Aquastar easy SERVICE-CENTER (TEL.): Österreich ++43 / (0) 7262 / 61 178-0 austria@praher.com Deutschland ++49 / (0) 9171 / 96 77-0 germany@praher.com Spanien ++34 / 93 / 774 / 16 / 19 spain@praher.com... -
Page 3: Urheberrecht
1. Urheberrecht Die Bedienungsanleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte unter Vorbehalt der Praher Kunststofftechnik GmbH. Die Bedienungsanleitung ist für die Bedienperson bestimmt. Die Vervielfältigung, Re-produktion oder Übersetzung dieser Dokumente in andere Sprachen, ganz oder teilweise, bedarf der ausdrücklichen Genehmigung durch die Praher Kunststofftechnik GmbH. -
Page 4: Arbeitssicherheitshinweise
Nichtbeachten der Hinweise in der Bedienungsanleitung bezüglich Montage, Aquastar Inbetriebnahme, Betrieb und Wartung des Aquastar Eigenmächtige bauliche Veränderungen am Mangelhafte Überwachung von Geräteteilen, die einem Verschleiß unterliegen Aquastar Unsachgemäße durchgeführte Reparaturen am Aquastar Fälle durch Fremdkörpereinwirkungen und höhere Gewalt am Bei Schäden die durch Nichtbeachten der Bedienungsanleitung entstehen oder Verletzungen der plombierten Teile, erlischt der Gewährleistungsanspruch. -
Page 5: Restrisiken
Zustand durchgeführt werden. 7. Allgemein PRAHER Aquastar Steuerungen sind hochwertige technische Produkte, die mit großer Genauigkeit und nach modernsten technischen Fertigungsmethoden hergestellt werden. Sollten trotzdem berechtigte Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben. Für das Gerät gilt eine Gewährleistung nach... -
Page 6: Bestimmungsgemäße Verwendung
Möglichkeit nicht mit dem Stellantrieb nach unten montiert werden. Bei einem Niveauunterschied von mehr als 3 Meter im System und Speicher, sollten Praher Rückschlagventile S6 eingebaut werden. Ansonsten können zu große Drücke und Strömungen im Ventil, den Stellantrieb und das Ventil schwer beschädigen. -
Page 7: Zyklusablauf
10. Zyklusablauf Ausgangsposition FILTERN - Gerät EIN Start des Rückspülzyklus durch drücken der Prüftaste auf der Folientastatur Kontrollleuchte “Prüftaste” für Rückspülzyklus läuft, leuchtet Ausgang Pumpe Klemme [13]-[14] schaltet aus (kein Durchgang) Ausgang Kugelhahn schaltet von Klemme [21]-[20] auf [21]-[22] Ventil stellt auf Rückspülen Pumpenverzögerungszeit von ca. -
Page 8: Platine
13. Platine 14. Anschlussbeispiel für Pumpe und Praher Kugelhahn EO510 AQUASTAR EASY PUMP AQUASTAR EASY PUMP POWER SUPPLY POWER SUPPLY L1 N 20 21 22 13 14 L1 N 20 21 22 13 14 12-34V DC 12-34V DC POWER 12-230V AC... -
Page 9: Funktion Der Folientastatur
15. Funktion der Folientastatur Bei Betätigen der "AUS" Taste wird das Gerät abgeschaltet , egal auf welcher Position sich das Ventil befindet. EIN = Grundstellung Bei Betätigen der "EIN" Taste wird das Gerät eingeschaltet, Ventil nimmt Grundstellung - Position "FILTERN" - ein (gelbe LED leuchtet) PRÜFTASTE Zuerst Grundstellung einnehmen! -
Page 10: Rückspülzeit
16. Rückspülzeit Die Rückspülzeit wird mit dem Schalter S1 auf der Platine eingestellt. Es stehen 4 Rückspülzeiten zur Verfügung. 75 sec. 45 sec. 120 sec. 360 sec. 17. Nachspülzeit Die Nachspülzeit wird mit Schalter S2 auf der Platine eingestellt. Es stehen 4 Nachspülzeiten zur Verfügung. 40 sec. -
Page 11: Hauptabmaße
19. Hauptabmaße 1 1/2" SM 1 1/2" TM 2" SM 99,5 29,5 31,5 61,5 59,5 163,5 41,5 87,5 18,5 18,5 62,5... -
Page 12: Explosionsansicht
20. Explosionsansicht 1. Deckel für Aquastar 2. SK-Schraube 3. Moosgummischnur Getriebemotor 5. Ventildeckel 6. O-Ring-Gehäusedeckel 7. Ventil 8. Platine 9. Pumpenendschalter 10. O-Ringe-Ventilteller 11. Ventilteller... -
Page 13: Demontage
21. Demontage Für die Demontage des elektronischen Stellantrieb vom Ventil wird ein Steckschlüssel mit Schlüsselweite 15mm benötigt. Montage in umgekehrter Reihenfolge(Schritt 8 - 1) ausführen. Schauglas(Schritt 2) und SK-Schraube(Schritt 4) handfest(4Nm - 8Nm) montieren. -
Page 14: Einsatzmöglichkeiten - Anschluss Für Externe Geräte
22. IP65 Prüfbericht Schutzartprüfung IP65 bedeutet: - vollständiger Schutz gegen Berühren von unter Spannung stehenden Teilen - vollständiger Schutz gegen das Eindringen von Staub - geschützt gegen Strahlwasser( 12.5l/min aus 3m Entfernung für 3 min.) 23. Einsatzmöglichkeiten - Anschluss für externe Geräte - Kugelhahn EO510 für z.B. -
Page 15: Zubehör Für Aquastar Easy
OCEAN-Verschraubung 24. Zubehör für Aquastar easy Außengewinde-Klebemuffe Notgriff Art. Nr.: 101862 Schmutzfilter S4 Rückschlagventil S6 PVC-Kugelhahn DN40 - DN50 S6 EO510 MVO 12 - 34V DC 12 - 230V AC D N m m G Z o ll 1 1/ 4 " 1 1/ 2 " 2 "... - Page 16 Notizen...
- Page 17 IP65 Test Report Application - Terminal For External Equipment Aquastar easy Accessories SERVICE-CENTER (TEL.): Austria ++43 / (0) 7262 / 61 178-0 austria@praher.com Germany ++49 / (0) 9171 / 96 77-0 germany@praher.com Spain ++34 / 93 / 774 / 16 / 19 spain@praher.com...
-
Page 18: Copyrights
This Operating Manual is designed for use by operating personnel. Copying, reproduction or translation of the present document into other languages in whole or in part is subject to express written permission by Praher Kunststofftechnik GmbH. © 2005 PRAHER Kunststofftechnik GmbH... -
Page 19: Instructions For Safety At Work
Non-compliance with the instructions contained in the Operation Manual for Aquastar installation, putting into operation, operation and maintenance of the Aquastar Unauthorized modification of the Insufficient monitoring of components subject to wear and tear Aquastar Inadequately performed repair of the Aquastar Damage of the resulting from foreign matter or Force Majeure... -
Page 20: Residual Risk
(lever switch). 7. General PRAHER Aquastar controls are significant technical products, which are manufactured with high accuracy to the most modern technical production methods. Entitled complaints will natuarally be rectified as fas as possible if they occur. -
Page 21: Designated Use
Although the device works in any position, it should not be mounted actuator down, if possible. If the difference in level between system and accumulator exceeds 3 meters, a Praher check valve S6 should be installed to prevent severe damage to the actuator and the valve due to excessive pressure and flow. -
Page 22: Sequence Of Cycles
10. S equence of cycles Start position ‘Filter’ - device ON Start of the backwash cycle by pressing the test button on the keyboard. Pilot lamp “test button” for backwash cycle is illuminated Output pump clamp [13]-[14] closes (no alley) Output ball valve switches from clamp [21]-[20] to [21]-[22] Valve goes to backwashing Pump delay time of approx. -
Page 23: Circuit Board
13. Circuit board 14. Terminal connection diagram for pump and Praher ball valve EO510 AQUASTAR EASY PUMP AQUASTAR EASY PUMP POWER SUPPLY POWER SUPPLY L1 N 20 21 22 13 14 L1 N 20 21 22 13 14 12-34V DC... -
Page 24: Function Of Membrane Keyboard
15. Function of the membrane keyboard Pressing this button switches off the equipment, regardless of the position of the valve. ON = basic position Pressing this button switches on the equipment, the valve goes to ist basic position ‘FILTER’. (the yellow LED is illuminated) TEST BUTTON Before pressing this button go back to basic position Pressing this button activates the backwash cycle for the length of the whole... -
Page 25: Backwash Time
16. Backwash Time The backwash time is set with the switch S1 on the circut board. 4 backwash times are available. 75 sec. 45 sec. 120 sec. 360 sec. 17. Rinsing Time The rinsing time is set with the switch S2 on the circuit board. 4 rinsing times are available. -
Page 26: Main Dimensions
19. Main Dimensions 1 1/2" SM 1 1/2" TM 2" SM 99,5 29,5 31,5 61,5 59,5 163,5 41,5 87,5 18,5 18,5 62,5... -
Page 27: Exploded View
20. Exploded View 1. Aquastar cover 2. hexagon-screw 3. foam rubber 4. gear motor 5. valve cover 6. o-ring-valve cover 7. valve 8. circuit board 9. pumping limit switch 10. o-rings-valve plate 11. valve plate... -
Page 28: Dismantling
21. Dismantling For dismantling the electronic drive off the valve a box spanner with a wrench size of 15mm is needed. Carry out Installation in reverse order (step 8 - 1). Inspection glas(step 2) and hexagon screw(step 4) to be screwed stalwartly (4Nm - 8Nm) -
Page 29: Ip65 Test Report
22. IP65 Test report IP65 protection rate means: - complete protection against touching of parts under voltage complete protection against dust infiltration - protectet against water-jet( 12.5l/min from 3m distance for 3 minutes) 23. Application - Terminal for external equipment - Ball valve EO510 for example: drain,... -
Page 30: Aquastar Easy Accessories
OCEAN-adaptor unions 24. Aquastar easy Accessories Male thread - solvent socket Emergency Grip Art. Nr.: 101862 Line strainer S4 Check valve S6 PVC-ball valve DN40 - DN50 S6 EO510 MVO 12 - 34V DC 12 - 230V AC D N m m G Z o ll 1 1/ 4 "... - Page 31 Notes...
