B.Well WN-119 U Instruction Manual

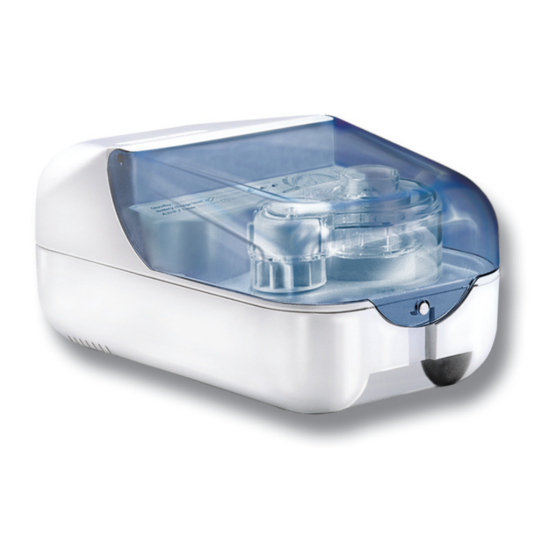

Ultrasonic nebulizer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

WN-119.indd 1
04.04.2006 10:59:46

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WN-119 U and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for B.Well WN-119 U

Summary of Contents for B.Well WN-119 U

  • Page 1 WN-119.indd 1 04.04.2006 10:59:46...
  • Page 2 WN-119.indd 2 04.04.2006 10:59:46...
  • Page 3 WN-119.indd 3 04.04.2006 10:59:46...

  • Page 4: Table Of Contents

    “TWISTER” ULTRASONIC NEBULIZER Model WN-119 U Instructions Manual Table of contents 1. Introduction 2. Recommendations 3. Spare Parts List 4. Use Instructions 5. Operation with Rechargeable Battery Pack (Optional Accessory) ® 6. Operation with “Warm” Heating Device (Optional Accessory) 7. Cleaning and Maintenance 8.

  • Page 5: Introduction

    The new WN-119 U “TWISTER” ultrasonic nebulizer operates on ultrasound which produces the drug solution vibration and turns it into mist, these tiny particles get deposited in the lungs and consequently give quick results that are achieved with minimal to no side effects.

  • Page 6: Spare Parts List

    12. To avoid infections and contagion the accessories should not be shared by different patients. They are intended for personal use only. 13. B.Well warrants the quality of the liquid contained in the Closed Water Chamber for a period of 3 years. This solution can be changed easily by the authorized after sales agents.

  • Page 7: Use Instructions

    Hose min – 28 sm, NA-T119U max – 90 sm Adapter NA-R119U “Warm” ® Heating Device NA-X119U (optional accessory) Rechargeable Battery Pack NA-B119U (optional accessory) Soft bag NA-H119U Instructions manual and warranty 4. Use Instructions 1. Take out the nebulizer from the box and pull up the device cover. 2.

  • Page 8: Operation With Rechargeable Battery Pack (Optional Accessory)

    2. Remove the Battery Compartment Cover which is at the bottom of the device. Place the B.Well Rechargeable Battery Pack and replace the cover. Connect one end of the detachable cord to the device and the other one to a socket.

  • Page 9: Operation With "Warm" ® Heating Device (Optional Accessory)

    220V, 50 Hz ® 6. Operation with “Warm” Heating Device (Optional Accessory) 1. While the nebulizer is off, connect the heating device to the connector placed at the back of the device. 2. Then, fix the hose and the mask as shown in (Pict. F). Turn the nebulizer on and set the knob in the minimum setting.

  • Page 10: Air Filter Change

    Warning: In order to avoid infection, it is highly recommended to clean the pieces after each use. Only nebulize solutions prescribed by a doctor and follow his instructions carefully. Do not use balm substances. The accessories must not be boiled. Under no circumstances should the unit be opened.

  • Page 11: Technical Specifications

    10. Technical Specifications Method of nebulization ultrasonic vibration Operating voltage 110-240 V, 50-60 Hz Class Power 30 W Oscillation frequency 2.5 MHz Medication cup maximum capacity 8 ml Particle dimension 1.5 – 5.7 (MMAD 3.8 microns) Nebulization rate 0.5 ml/min Air flow 2-3 lts/min Maximum pressure...

  • Page 12: Certifications

    758 Great Cambridge Road, Enfield, Middlesex, EN1 3PN, United Kingdom 13. Warranty B.Well warrants to the original retail purchaser that this product is free from defects in material and workmanship for a period of 3 years from the date of purchase.

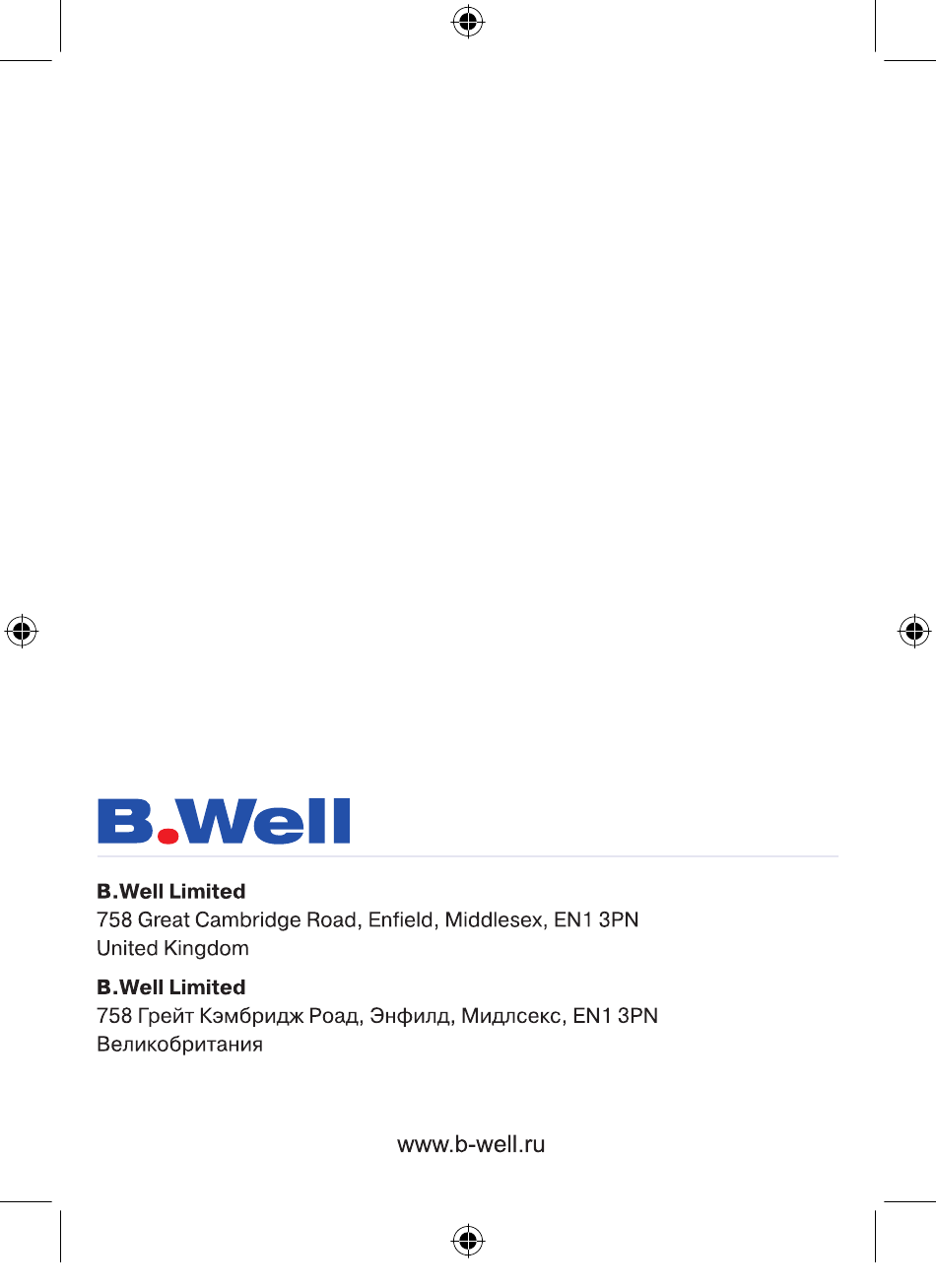

  • Page 13 WN-119.indd 10 04.04.2006 10:59:52...
  • Page 14 УЛЬТРАЗВУКОВОЙ ИНГАЛЯТОР B.Well Модель WN-119 U Инструкция по эксплуатации Содержание 1. Введение 2. Рекомендации 3. Комплектация 4. Инструкция по применению 5. Установка аккумуляторной батареи (поставляется отдельно) 6. Подключение нагревателя аэрозольного потока (поставляется отдельно) 7. Обработка и уход 8. Замена воздушного фильтра...

  • Page 15: Введение

    1. Введение Уважаемый покупатель! Поздравляем Вас с покупкой ультразвукового ингалятора компании B.Well! Благодарим Вас за доверие. Компания B.Well гарантирует, что данный прибор произведен из высококачественных материалов и соответствует действующим национальным и международным стандартам по безопасности. Ультразвуковой ингалятор WN-119U «TWISTER», благодаря высокочастотным ультразвуковым колебаниям, превращает...

  • Page 16: Комплектация

    использования. 13. Замена мембраны емкости для лекарств и/или жидкости в системе «Закрытый водный резервуар» может производиться только в специализированных сервисных центрах, рекомендованных компанией B.Well. 14. Ремонт данного прибора должен осуществляться только в специализированных сервисных центрах, рекомендованных компанией B.Well. 3. Комплектация...
  • Page 17 Маска детская 1 шт. NA-MC119U Маска для 1 шт. NA-M119U взрослого. Мундштук 1 шт. NA-N119U Гофрированная трубка min - 28 1 шт. NA-Т119U см, max - 90 см. Переходник 1 шт. NA-P119U Нагреватель аэрозольного потока 1 шт. NA-Х119U (поставляется дополнительно) Аккумуляторная...

  • Page 18: Инструкция По Применению

    (Pict. А). Внимание! Перед каждым использованием внимательно осмотрите мембрану емкости для лекарств. Если герметичность емкости нарушена, не используйте ингалятор. Обратитесь в сервисную службу B.Well. 3. Присоедините аэрозольную камеру. Подсоедините один конец гофрированной трубки через переходник к распылителю аэрозольной камеры, другой конец трубки - к маске или мундштуку (Pict. B).

  • Page 19: Установка Аккумуляторной Батареи

    220V, 50 Hz 5. Установка аккумуляторной батареи (поставляется отдельно) 1. Первоначально аккумуляторный блок полностью разряжен, поэтому перед первым применением необходимо провести полную зарядку (в течение 24 часов), чтобы обеспечить максимально долгий срок службы. В дальнейшем продолжительность зарядки аккумуляторной батареи может быть...

  • Page 20: Подключение Нагревателя Аэрозольного Потока

    6. Подключение нагревателя аэрозольного потока (поставляется отдельно) 1. Отключите ингалятор, повернув тумблер ВКЛ\ВЫКЛ до щелчка против часовой стрелки. Подключите электрошнур нагревателя аэрозольного потока к коннектору ингалятора 20V (Pict. C), 2. Подсоедините к нагревателю аэрозольного потока гофрированную трубку и маску, как показано на пиктограмме (Pict. F). Включите ингалятор, повернув...

  • Page 21: Обработка И Уход

    Запрещается кипятить комплектующие и подвергать любой другой термической обработке! Прибор нельзя вскрывать. Ремонт может осуществляться только в центрах технического обслуживания, рекомендованных компанией B.Well. 8. Замена воздушного фильтра 1. Воздушный фильтр подлежит замене в случае его механического повреждения или сильного загрязнения.

  • Page 22: Возможные Неисправности И Способы Их Устранения

    9. Возможные неисправности и способы их устранения Если в процессе эксплуатации ингалятор перестал работать должным образом, пожалуйста, сверьтесь с таблицей возможных неисправностей и следуйте данным в ней указаниям. Неисправности Возможная причина Способы устранения Прибор не работает. 1. Прибор не 1. Проверьте соединение подключен...

  • Page 23: Технические Характеристики

    10. Технические характеристики Метод распыления ультразвуковые колебания Рабочее напряжение 220-240 В, 50-60 Гц Класс Мощность 30 Вт Частота ультразвуковых колебаний 2,5 МГц Максимальный объем лекарственного препарата 8 мл Размеры частиц 1,5 - 5,7 (средний аэродинамический размер 3,8 ) микрон Скорость распыления 0,5 мл/мин.

  • Page 24: Сертификаты

    758 Грейт Кэмбридж Роад, Энфилд, Мидлсекс, EN1 3PN Великобритания 13. Гарантийные обязательства Компания B.Well гарантирует качество материалов и сборки в течение 3 лет со дня приобретения прибора. Гарантия не распространяется на повреждения, возникшие в результате неправильного использования, несчастных случаев, внесения каких-либо изменений в аппарат третьими...
