Konformitätserklärung gemäß Richtlinie Radio Equipment Directive (RED)
2014/53/EU
Declaration of Conformity in accordance with the Radio Equipment Directive (RED) 2014/53/EU
Déclaration de conformitè CE (RED) 2014/53/EU
Hiermit wird erklärt, dass das Produkt:
I hereby declare that the product:
dèclarons sous notre seule responsabilitè que le produit:
Artikelnummer:
Product number:
9220 (EAN: 4250684192201)
Numèro d'article:
H4821
Bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen nach Artikel 3 und den
übrigen einschlägigen Bestimmungen der Richtlinie (RED) 2014/53/EU entspricht.
Complies with the essential requirements and the other relevant provisions of the Directive (RED)
2014/53/EU, when used for it intended purpose.
Est conforme aux exigences des directives et ordonnances suivantes (RED) 2014/53/EU.
In Übereinstimmung mit den folgenden harmonisierten Normen gefertigt:
Manufactured in accordance with the following harmonised standards:
Et a ètè fabriquè conformèment aux norms harmonisèes suviantes:
EN 62479:2010
Draft EN 301 489-1 V2.2.0 (2017-03)
Final Draft EN 301 489-3 V2.1.1 (2017-3)
EN 61000-6-3:2007 + A1:2011 +AC:2012
EN 61000-6-1:2007
EN 300 440 V2.1.1 (2017-03)
Directive TSD 2009/48/EC Safety of Toys:
EN71:Part 1:2014, clauses 1-7
EN71:Part 2:2011+A1:2014
EN71Part 3:2013+A2:2017
EN 62115 ELECTRONIC TOYS SAFETY + A2 + A11 + A12- PARTIAL
EN 62115:2005 + A2: 2011 + A11: 2012 + A12: 2015 "Electric toys – Safety"
Hersteller / verantwortliche Person:
drive & fly models, Jürgen Kamm
Manufacturer / responsible Person:
Drahthammer Str. 22
Fabricant / personne responsable:
92224 Amberg, Germany
Jürgen Kamm
Geschäftsführer / managing director / directeur général
Ort/ Datum:
place of issue/ date:
Amberg (Germany), 01.02.2019
Lieu de dèlivrance/ Date:
EIRP Power (Max.): 2460MHz-2472MHz | 4.38dBm (2.74mW)
The source-based time-averaging power which is below the max permitted sending level of 20 mW,
and then the EUT is not needed to conduct SAR measurement.
Frequenzbereich: 2460-2472 MHz

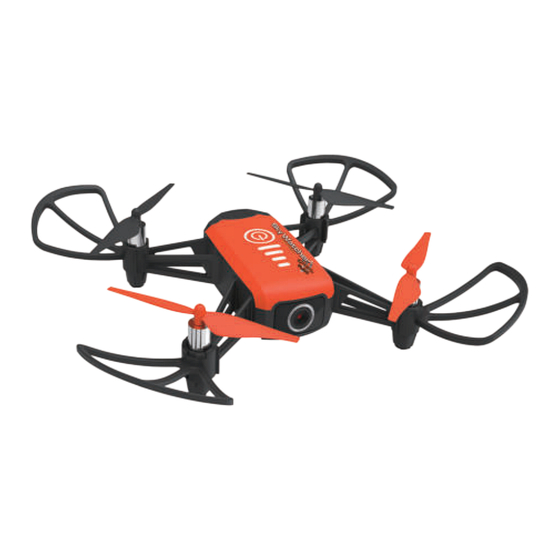

SkyWatcher OPTICAL Flow
N°9220
Anleitung / Manual
Impressum
Diese Bedienungsanleitung ist eine Publikation der Firma df models, Drahthammer Strasse 22, D-92224 Amberg.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung,
oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des
Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen
Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2019 by df models

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sky Watcher 9220 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DF-models Sky Watcher 9220

Summary of Contents for DF-models Sky Watcher 9220

  • Page 1 Konformitätserklärung gemäß Richtlinie Radio Equipment Directive (RED) 2014/53/EU N°9220 Declaration of Conformity in accordance with the Radio Equipment Directive (RED) 2014/53/EU Déclaration de conformitè CE (RED) 2014/53/EU Anleitung / Manual Hiermit wird erklärt, dass das Produkt: I hereby declare that the product: SkyWatcher OPTICAL Flow dèclarons sous notre seule responsabilitè...
  • Page 2 Anleitungs-Videos Fliegen Sie nicht: - in Menschenansammlungen Auf unserem Youtube-Channel finden Sie hilfreiche Videos zum Modell. - auf Personen oder Tiere zu Bitte nutzen Sie die Möglichkeit und sehen sich die Videos zur Inbetrieb- - bei schlechter Sicht nahme und Handhabung Ihres neuen SkyWatcher OPTICAL Flow - in der Nähe von Hochspannungsleitungen, Funkmasten oder bei Gewitter vor Ihrem Erstflug an.

  • Page 3: Spezifikation

    Fliegen Sie immer auf einem weiten, menschenleeren Gelände um kritische Situationen zu Ausschalter vermeiden. Sollten Sie Fragen zu Ihrem df-Models Produkt haben wenden Sie sich an unser Service Headless 360° Flip Department, hier erhalten Sie unter info@df-models.com schnell Antworten auf Ihre Anfragen.

  • Page 4: Laden Des Flugakkus

    Akku wie abgebildet in den Copter einsetzen. Wird das Modell nicht benutzt, muss der Akku immer aus dem Modell entnommen werden! 4xAAA Batterien (nicht enthalten) Laden des Flugakkus Nur Batterien verwenden, keine Akkus! Niemals alte und neue Batterien mischen! 1. Verbinden Sie das USB Kabel mit einer geeigneten Stromquelle 1.
  • Page 5 Starten / Landen Einschalten/ Binden Start/ Landung Variante 2 Start-Variante 1 Landen-Variante 1 Variante 1: Drücken Sie die Start-Taste am Controller. Die Rotoren beginnen zu Ein-/ laufen. Drücken Sie nun den linken Steuerknüppel nach oben. Ausschalter Das Modell startet. Zum Landen drücken Sie die Landetaste. das Modell beginnt an seiner aktuellen Position selbständig zu sinken und landet selbständig.

  • Page 6: Steuerung Des Modells

    Steuerung des Modells Trimmung Solange der linke Hebel nach oben gedrückt wird, steigt das Sollte sich das Modell im Schwebeflug nicht ruhig an einem Punkt Modell. Lassen Sie diesen los hält das Modell die vorgegebene halten und immer in eine Richtung abdriften können Sie das Höhe selbstständig.
  • Page 7 Features / Controller (Tastenbelegung - Funktionen) 1. Speed Modes (Agilität): Es stehen drei Geschwindigkeits-/ Agilitätsstufen zur Auswahl: 40% Speed (Controller piept 1x); 60% Speed (Controller piept 2x); Sport Mode, Speed > 10m/s ca. 36km/h 100% Speed (Controller piept 3x) 5. LED: Ein-/ Ausschalten der LED Beleuchtung.
  • Page 8 Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel Das Modells sinkt, obwohl Motor defekt/ verschlissen Motor wechseln unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Sie das Modell per Fernsteu- Gemäß der EAR Verordnung ist DF-Models registrierter Hersteller mit der erung steigen lassen wollen WEEE-REG.-Nr DE30915550...
  • Page 9 Smartphonehalter Ersatzteilübersicht Best.Nr. Bezeichnung 9221 Ersatzakku 9222 Ersatzrotorblätter (4) 9223 Rotorschützer (4) 9224 Ersatzmotor (Kabelfarbe rot/blau) 9225 Ersatzmotor (Kabelfarbe weiss/schwarz) 9226 Gehäuse/ Rahmen 9227 Ladekabel (USB) 9228 Hauptplatine 9229 720P WiFi Kamera 9230 Stoßdämpfer für Landefüße (4) 9231 Schraubensatz 9232 Sender/ Controller 9285 Smartphonehalterung für Controller...
  • Page 10 Funktionsweise der APP: WOWITOYS 1. Akku des Quadrocopters anstecken 2. Öffnen Sie die WLAN Einstellungen und verbinden Sie den Für einige Funktionen des SkyWatcher OPTICAL benötigen Sie eine APP. Copter per WLAN mit Ihrem Smartphone Diese ist kostenlos, werbe- und vierenfrei! Scannen Sie den passenden 3.
  • Page 11 Anleitungs-Videos 2. App Funktionen Bitte sehen Sie sich die Anleitungs-Videos zu den einzelnen Funktionen der App/ des Copters Gravity Sensor Mode auf unserem Youtube Chanel an. Hier weden die Funktionen ausführlich erklärt und vorgeführt. ON / OFF Mediathek https://www.youtube.com/playlist?list=PL11VRu9667OoKQ-kKJJZ4Z3V6lTIhZ_Zl Video Menü...
  • Page 12 Steuerung Trimmung Sollte sich das Modell im Schwebeflug nicht ruhig an einem Punkt So lange der linke Button nach oben gedrückt wird steigt das halten und immer in eine Richtung abdriften können Sie das Modell. Lassen Sie diesen los hält das Modell die vorgegeben Modell austrimmen um einen ruhigen Schwebeflug zu bekommen.
  • Page 13 Bewegt sich das Modell nach rechts trimmen Sie das Modell mit den rechten Trimm-Buttons nach links. Bewegt sich das Modell nach hinten trimmen Sie das Modell mit den rechten Trimm-Buttons nach vorne. Bewegt sich das Modell nach vorne trimmen Sie das Modell mit den rechten Trimm-Buttons nach hinten.
  • Page 14 Hinweise...
  • Page 15 Konformitätserklärung gemäß Richtlinie Radio Equipment Directive (RED) N°9220 2014/53/EU Declaration of Conformity in accordance with the Radio Equipment Directive (RED) 2014/53/EU Déclaration de conformitè CE (RED) 2014/53/EU INSTRUCTIONS FOR USE Hiermit wird erklärt, dass das Produkt: I hereby declare that the product: SkyWatcher OPTICAL Flow dèclarons sous notre seule responsabilitè...

  • Page 16: Safety Guidelines

    Disclaimer & Warnings Safety Guidelines 1.Check Before Use 1.Please read this Disclaimer & Warning and Safety Guidelines carefully (1).This product is not a toy, but it is a high precision drone that before using our product.This product is not recommended for people integrates various electronic stability and control mechanisms.Please under the age of 14.By using this product, you hereby agree to this be sure to setup this drone carefully and correctly to ensure safe,...

  • Page 17: Use Of Battery

    3. Use of Battery Specification (1) Please ensure batteries are fitted in the correct orientation as shown Drone Transmitter in the instruction manual. Item no.: 9220 Operating Frequency: 2.4GHz (2) Avoid short circuits by fiting the batteries incorrectly, and do not crush Weight: 80g Max transmission distance: 40m Battery: Li-po,3.7v 1000mAh...

  • Page 18: Charging The Drone Battery

    insert the battery into the drone 4xAAA batteries (not included) Charging the drone battery Always use alkaline batteries Never mix old and new batteries 1. Remove the battery from the drone & insert the charging wire into the 1.Unscrew the battery cover,and insert 4xAAA batteries(not included), battery charging slot making sure you insert them following the correct polarity as shown 2.

  • Page 19: Flying Your Drone

    Pairing your drone to the controller 4. Push left throttle up once & controller will beep once power swith 5. Pull left throttle down once & controller will beep once. Pairing is complete once the drone lights & controller lights stop flashing 1.
  • Page 20 1. Taking Off/ landing: 3. Forward / backward / left / right: Taking Off Method 1: Press the one key start button, the propellers will rotate without taking Use “throttle right stick” off. Push up the throttle left stick to take off. to control forward, backward,left &...
  • Page 21 Features 1.Speed modes: Select between 3 speed modes: 40% speed (controller makes 1 beep); 60% speed (controller makes 2 beeps); sport mode, speed > 10m/s 100% speed (controller makes 3 beeps) 6.Calibrate the Gyro: Press this button to calibrate the gyro.The LED indicator lights on the drone will blink and turn solid which means calibration is 2.360 Flips: completed.
  • Page 22 9.Emergency Stop: Method 1: Only stop motors mid-flight in an emergency situations, Doing so can reduce the risk of damage or injury. 1. Turn on the drone & controller, place the drone on a flat ground (it is very important), then push the left throttle of the controller up & down once to pair with the drone.
  • Page 23 Trouble flying Adjust Camera problem possible cause solution The indicator lights of the 1.Transmitter is not synced 1.Refer to the preparation drone are flashing and does to the drone. for FLIGHT and pair again. not respond to the transmitter. 2.Insufficient battery power. 2.Recharge the battery.
  • Page 24 Connect to the APP: 1.How to download, install and use the camera’s software 1.Turn on the drone. 2.Enter the “Settings” menu of your mobile device. 3.Then turn on “WIFI” and connect to the APP of the drone. 4.Enter the control interface of this APP, you would see the For iPhone, please scan the QR Code (Apple Software) on the real-time video from the drone camera, and you now can start packaging or below, or type WOWITOYS , to go to the App store to...
  • Page 25 Gesture photograph: 2.App control interface After click the Gesture photograph icon, as long as the victory V gesture is facing the camera, the APP will automatically take a photo after 3 seconds; if you open your hand and face the camera, the APP will Gravity sensor mode automatically start or stop video recording.

  • Page 26: Flight Control

    4.Safe flight environment : 5.Flight control: 1. Make sure the surrounding area is free of all people, pets or other obstacles before you start to fly. Please use the controller to practise simulated 2.It is not recommended to fly the drone outside in strong wind. flights before you actually take the drone in the 3.Leave 1.5 meters between you and the drone at all times.
  • Page 27 6.Flight adjustment section: It will be much easier when you start to learn to fly the Drone, to ignore TURN RIGHT/TURN LEFT, by using UP/DOWN, FORWARD/BACKWAD, BANK LEFT/BANK RIGHT, the DRONE will still be able to fly everywhere, also please keeping the ORANGE blades toward the front at all times, it will tells you the FORWARD direction.
  • Page 28 7.Replacing blades and fixing issues : You must always replace a A blade with a A blade, and a B blade with a B blade.

  • Page 29: Specifications

    8.Specifications: 9.Warnings: 1.The consumer must turn off the power of the drone after flight. 2.Consumers should pay more attention to the altitude of the drone when flying, in order to avoid crashes caused by collision obstacles. 3.When the power of the remote control or the drone is insufficient, the remote control distance will be affected.
  • Page 30 Konformitätserklärung gemäß Richtlinie Radio Equipment Directive (RED) 2014/53/EU Declaration of Conformity in accordance with the Radio Equipment Directive (RED) 2014/53/EU Déclaration de conformitè CE (RED) 2014/53/EU Hiermit wird erklärt, dass das Produkt: I hereby declare that the product: SkyWatcher OPTICAL Flow dèclarons sous notre seule responsabilitè...
