A&D FXi-11 Quick Manual

FX i –11 大型風防
１．特長
ＦＸi －１１ 大型風防は、ＦＸ－i シリーズの天びん全機種に取付けることができます。
大型風防を使用することで、風（外乱）による影響を防ぎ、より精密な計量が可能となります。
構成される全部品は帯電防止処理が施されていますので、静電気による計量誤差が発生しにくくなっています。
２．製品構成
大型風防本体
風防床板（１枚） 風防床板固定用ネジ（２本） プラスドライバ（１本）

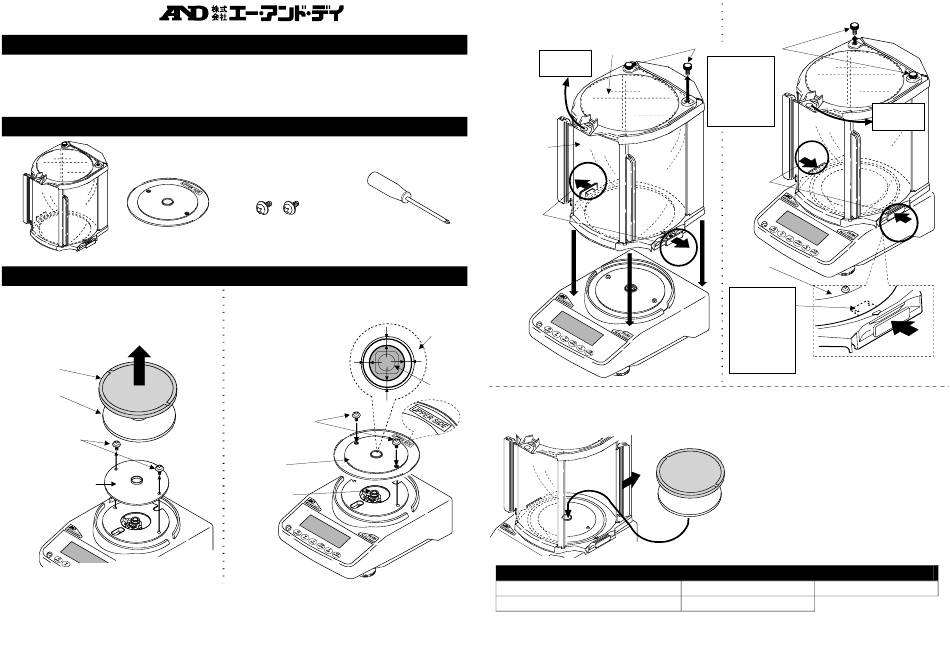

３．大型風防の取付方法
① 計量皿、皿受けを天びん本体から外します。
② ダストプレート固定用ネジ２本をはずして
ダストプレートを取りはずします。
①
計量皿
皿受け
ダストプレート
固定用ネジ
（２本）
②
ダストプレート
天びん本体
注意 ・作業中、天びんの受感部機構（皿受けボス周辺）に過荷重等を加えないようご注意願います。
・ 風防床板の固定は、ＦＸi－１１に付属のネジを使用してください。 （ダストプレート及び固定ネ
ジは保管してください。 ）
1WMPD4001402B
③ 風防床板の「ＵＰＰＥＲ ＳＩＤＥ」が上側にな
るようにネジ２本で天びん本体に取り付けます。
注意 固定時、 風防床板の内
径側と天びんの皿受
けボスのすき間を均
一にしてください。
風防床板固定用
ネジ（２本）
風防床板
皿受けボス
天びん本体
④ 大型風防の左右２ヶ所の取っ手を外側に引き
出し、天びん本体にのせます。
トップドア
トップドア
開閉方向
ＦＸi－１１
大型風防
④
取っ手を
引き出す
天びん本体
風防床板
皿受けボス
⑥ 皿受けと計量皿を皿受けボスにセットしてください。
③
透明樹脂：帯電防止処理済ポリカーボネート スライドピン：ポリアセタール その他の樹脂：導電性ＡＢＳ
ネジ部：鉄系
⑤大型風防の取っ手を両側から押し込みます。
トップスライドネジ
片方のネジを
はずすことで、
トップドアの
開閉方向を変
えることがで
きます。
⑤
取っ手を
押し込む
④
風防床板
風防床板の下
側に取っ手の
ツメが入り込
んでいること
を確認してく
ださい。 （左右
２ヶ所）
注意 ・大型風防を持って、天びんを移動させないでくだ
さい。 （移動時は天びん本体を持ってください。 ）
・透明樹脂部をシンナー、ベンジン、アルコールなど
の溶剤を含む薬品で拭くと白化する恐れがあります。
・透明樹脂部は帯電防止処理を行っていますのでア
ルコールなどの溶剤では拭かないでください。
・風防が汚れた場合は、水に濡らし固く絞った布で
拭いてください。
･帯電防止効果が低下した場合は、 透明樹脂部に帯
電防止剤を塗布してください。
使用材料（大型風防本体の材質）
その他の金属：ＳＵＳ
トップドア
開閉方向
⑤
