Clas Ohlson TT-186 W Manual

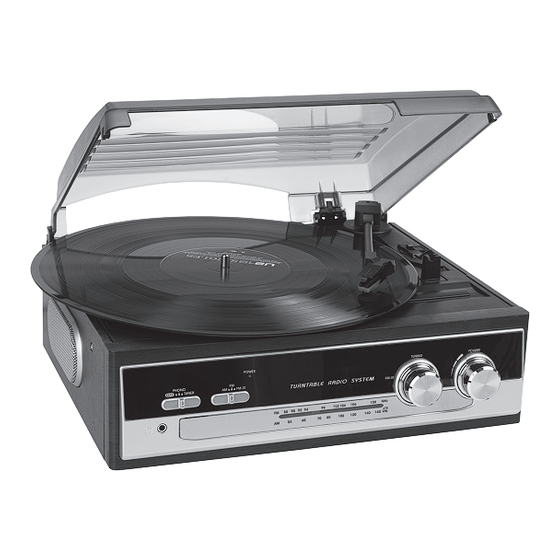

Record player with radio
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Record Player with Radio
Skivspelare med radio
Platespiller med radio
Levysoitin ja radio
Article number 38-768
Model TT-186W
www.clasohlson.com

Advertisement

Table of Contents
loading

Related Manuals for Clas Ohlson TT-186 W

Summary of Contents for Clas Ohlson TT-186 W

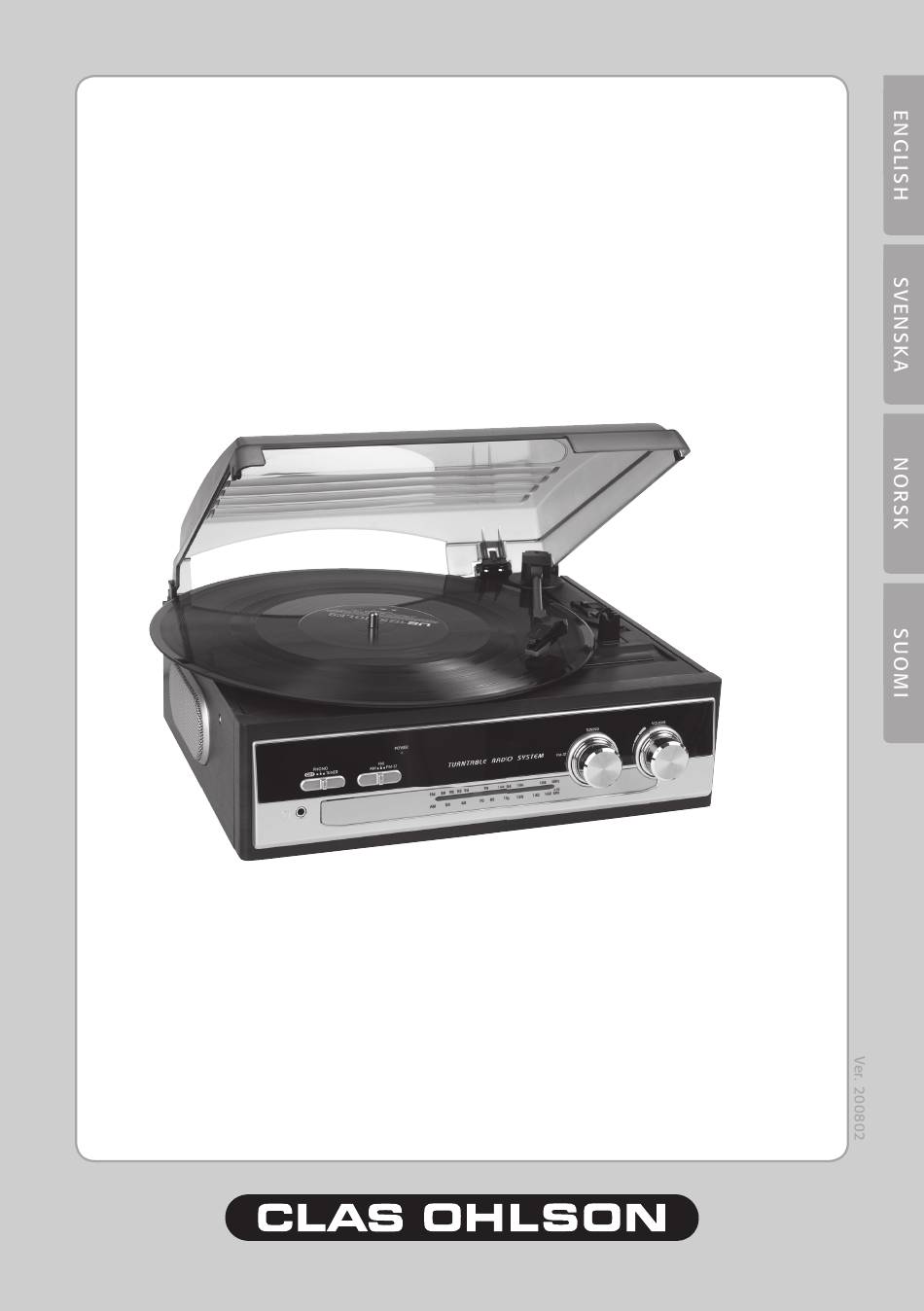

  • Page 1 Record Player with Radio Skivspelare med radio Platespiller med radio Levysoitin ja radio Article number 38-768 Model TT-186W www.clasohlson.com...

  • Page 2: Product Description

    Record Player with Radio Article number 38-768, model TT186W Please read the entire instruction manual before using the product and save it for future reference. We apologise for any text or photographic errors and any chang- es of technical data. If you have any questions concerning technical problems please contact our Customer Service Department (see address on reverse.) Safety The product should only be repaired by qualified service personnel.
  • Page 3 1. Lid 2. Left speaker 3. Frequency indicator 4. 3.5 mm headphone socket 5. Indicator lamp 6. Function switch 7. Band switch 8. Right speaker 9. Volume control 10. Frequency selector 11. FM Stereo indicator 12. Clamp 13. Tonearm lifting lever 14.

  • Page 4: Mounting And Installation

    Mounting & Installation Mounting the cover 1. Make sure the hinge fi tting [2] is completely folded backwards. 2. Fit the cover [1] on the hinge fi tting [2] but not all the way down. 3. First set the cover’s left pin [3] in the record player’s left fi xing [4] and then push the cover’s right pin [5] carefully in the record player’s...
  • Page 5 Play a record 1. Remove the pickup needle protection from the tonearm. 2. Set the function switch [6] in position PHONO to turn on the record player. 3. Place a record on the turntable. Some 45 rpm records have a large hole in the centre and then the clamp [12] is needed for the record to be played.

  • Page 6: Care And Maintenance

    Connect an external amplifier When the record player is delivered with speakers it can be used alone without amplifier. It can also be connected to an external amplifier via the built-in low-lever input [16] since it has a built-in RIAA amplifier. Connection is made with an RCA cable to the low-level output [16] on the back of the device and to the AUX input on the amplifier.

  • Page 7: Specifications

    2. Attach a new needle by attaching it to the rear edge first. Thereafter attach it to the front edge. Disposal Follow local ordinances when disposing of this product. If you are unsure about how to dispose of this product contact your municipality. Specifications Mains Supply 230 V AC, 50 Hz...
  • Page 8 Skivspelare med radio Art.nr 38-768, modell TT-186W Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på...
  • Page 9 Lock Vänster högtalare Frekvensindikator 3,5 mm hörlursuttag Indikatorlampa Funktionsomkopplare Bandväljare Höger högtalare Volymreglage 10. Frekvensväljare 11. Indikator vid fm-stereo- mottagning 12. Skivpuck 13. Lyftspak för tonarm 14. Varvtalsomkopplare 33/45 v/min 15. Pickuphållare 16. Lågnivåutgång 18. Omkopplare för ”Auto stop” 17. FM-antenn 19.

  • Page 10: Montering & Installation

    Montering & Installation Montering av locket 1. Se till att gångjärnet [2] är vikt helt bakåt. 2. Passa in spåret i locket [1] på gångjär- net [2], men inte hela vägen ner. 3. Sätt först lockets vänstra pigg [3] i skivspelarens vänstra fäste [4] och tryck sedan fast lockets högra pigg [5] försiktigt i skivspelarens högra fäste [6].
  • Page 11 Användning Spela en skiva 1. Avlägsna nålskyddet från tonarmen. 2. Sätt funktionsomkopplaren [6] i läge ”PHONO” för att slå på skivspelaren. 3. Placera en skiva på skivtallriken. Vissa 45-varvs skivor har stort centrumhål och behöver då skivpucken [12] för att kunna spelas. 4.

  • Page 12: Skötsel Och Underhåll

    Ansluta en extern förstärkare Då skivspelaren har inbyggda högtalare kan den användas utan förstärkare. Den kan även anslutas till en extern förstärkare via den inbyggda lågnivåutgången [16] då den har inbyggd RIAA-förstärkare. Anslutning sker med en RCA-kabel till lågnivåutgången [16] på apparatens baksida och till AUX-ingången på...
  • Page 13 2. Sätt i en ny nål genom att trycka fast nålen i bakkanten först. Tryck därefter fast den i framkanten. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. Specifikationer Nätspänning 230 V AC, 50 Hz...
  • Page 14 Platespiller med radio Art.nr 38-768, modell TT-186W Les igjennom hele bruksanvisning før bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter. (se opplysninger om kundesenteret her i denne bruksanvisningen).
  • Page 15 Lokk Venstre høyttaler Frekvensindikator 3,5 mm hodetelefonuttak Indikatorlampe Funksjonsvelger Båndvelger Høyre høyttaler Volumregulering 10. Frekvensvelger 11. Indikator ved FM-stereomottak 12. Singleadapteren 13. Løftespak for tonearm 14. Omdreiningsomkobler 33/45-o/min 15. Pickupholder 16. Lavnivåutgang 18. Omkobler for ”Auto stop” 17. FM-antenne 19. Uttak for strømledning...

  • Page 16: Montering Og Installasjon

    Montering og installasjon Montering av dekselet 1. Påse at hengslet [2] er bøyd helt bakover. 2. Tilpass sporet på lok- ket [1] til hengslet [2], men ikke hele veien ned. 3. Sett først lokkets venstre pigg [3] i platespillerens venstre feste [4] og trykk deretter forsiktig fast lokkets høyre pigg [5] på...
  • Page 17 Bruk Spill en plate 1. Ta av stiftbeskyttelsen fra pickupen. 2. Sett funksjonsvelgeren [6] på ”PHONO” for å slå på platespilleren. 3. Plasser en plate på platetallerkenen. Noen singler har stort senterhull. De trenger singleadapteren [12] for å kunne spilles. 4.
  • Page 18 Tilslutt en ekstern forsterker Fordi platespilleren har innebygde høyttalere kan den bruker uten forsterker. Den kan også kobles til en ekstern forsterker via den innebygde lavnivåutgangen [16], da den har innebygd RIAA-forsterker. Tilkobling foregår med en RCA-kabel til lavnivåutgangen [16] på platespillerens bakside og til AUX-inngangen på...
  • Page 19 2. Sett inn en ny stift ved å trykke den ned i bakkant først. Trykk den deretter ned i forkant. Avfallshåndtering Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter. Spesifikasjoner Nettspenning: 230 V AC, 50 Hz...
  • Page 20 Levysoitin ja radio Tuotenumero 38-768, malli TT-186W Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). Tuotekuvaus Levysoitin ja radio klassisena retromuotoiluna.
  • Page 21 1. Kansi 2. Vasen kaiutin 3. Taajuusnäyttö 4. 3,5 mm:n kuulokeliitäntä 5. Merkkivalo 6. Toimintovalitsin 7. Taajuusaluevalitsin 8. Oikea kaiutin 9. Äänenvoimakkuuden säätö 10. Taajuusvalitsin 11. FM-stereovastaanoton merkkivalo 12. Levysovitin 13. Äänivarren nostovipu 14. Nopeusvalitsin 33/45 k./min 15. Äänirasian kiinnike 16.

  • Page 22: Sähköverkkoon Liittäminen

    Asennus Kannen asennus 1. Taita sarana [2] täysin taakse. 2. Sovita kannessa ole- va ura [1] saranaan [2], mutta älä paina alas asti. 3. Aseta ensin kannen vasen piikki [3] levysoittimen vasempaan kiin- nikkeeseen [4] ja paina sen jälkeen kannen oikea piikki [5] varoen oike- aan kiinnikkeeseen [6].

  • Page 23: Radion Kuuntelu

    Käyttö Levyn soitto 1. Poista neulasuoja äänivarresta. 2. Aseta toimintovalitsin [6] asentoon PHONO, kytkeäksesi levysoittimen päälle. 3. Aseta levy levylautaselle. Joissakin 45-kierroksen levyissä on suuri keskireikä, johon sopii levysovitin [12]. 4. Valitse oikea soittonopeus valitsimella [14] levyn mukaan. 5. Nosta ja siirrä äänivarsi levyn päälle. Levylautanen alkaa pyöriä. 6.

  • Page 24: Huolto Ja Ylläpito

    Ulkoisen vahvistimen kytkentä Levysoittimessa on sisäiset kaiuttimet, eikä se tarvitse erillistä vahvistinta. Laitteessa on sisäinen RIAA-vahvistin. Matalaulostuloliitäntään [16] voidaan myös liittää ulkoinen vahvistin. Kytkentä tapahtuu RCA-johdolla matalatasoliitäntään [16] levysoittimen takaosaan ja vahvistimen AUX-liitäntään. Ajattele seuraavaa, jos liität levysoittimen vahvistimeen: Levysoittimessa on sisäinen RIAA-vahvistin. Siksi sitä ei liitetä vahvistimen PHONO-liitäntään, vaan AUX- tai LINE IN -liitäntään.

  • Page 25: Tekniset Tiedot

    2. Aseta uusi neula painamalla se ensin kiinni takaosaan. Paina se sitten kiinni myös etuosaan. Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma. Tekniset tiedot Verkkojännite 230 V AC, 50 Hz Antoteho 2 x 1.5 W RMS Levysoittimen kierrosnopeudet 33/45 v/min (valinnainen) Radion taajuusalue 87,5–108 MHz (FM)

  • Page 26: Great Britain

    NORGE KUNDESENTEr Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no INTErNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO SUOMI ASIAKASPALVELU Puh: 020 111 2222 Faksi: 020 111 2221 Sähköposti: info@clasohlson.fi INTErNET www.clasohlson.fi OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI...
