Summary of Contents for Wostman EcoVac BASE

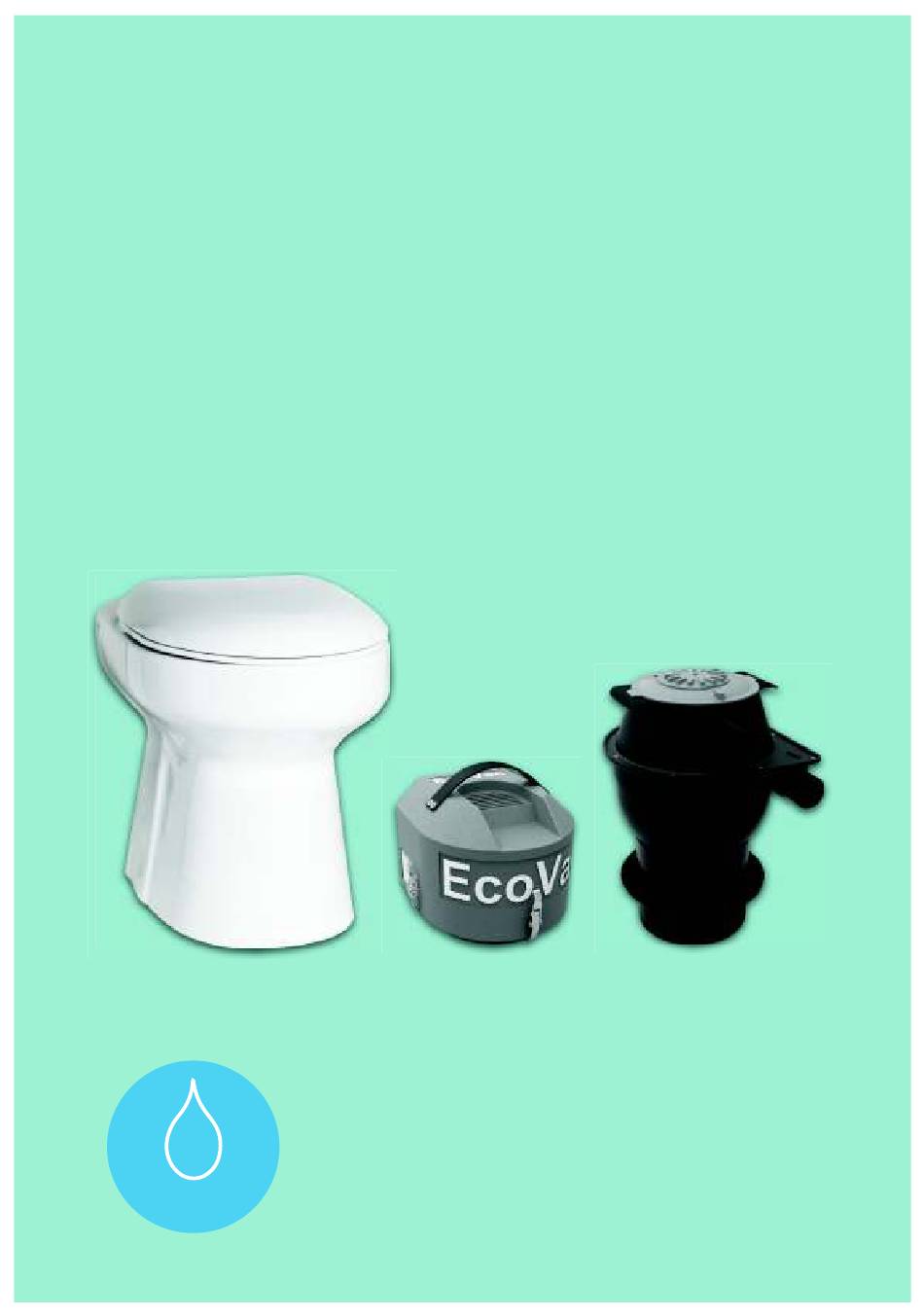

- Page 1 This manual should be saved! EcoVac Manual Wostman...
- Page 2 If the components are being exposed to careless treatment or if this manual is not being followed, the warranty can cease to apply. • Wostman are only responsible for the function and quality of the system (WC, control unit, vacuum unit). Let a certified entrepreneur install the pipes. Let a certified entrepreneur dig for - and install the septic tank.
- Page 3 Om komponenterna utsätts för oaktsam behandling eller om installationsmanualen och användarbeskrivningen ej följts kan garantin upphöra att gälla. • Wostman ansvarar endast för toalettsystemets funktion och kvalité (WC, styrenhet, vakuumenhet). Låt en certifierad entreprenör gräva och lägga rören. Låt en certifierad entreprenör gräva ner tanken.
- Page 4 1 wc till tank ovan jord. Motor placerad 2 wc till BOSS:2 komposteringssystem. 1 wc till tank som inte klarar undertryck. utanför tanken. Motorer placerade i källaren. Motor placerad i källaren. Wostman EcoVac Manual Page...
- Page 5 Rostfri Stainless flush button / spolknapp Front Back 395 mm Solenoid valve / Magnetventil Junction box / Kopplingsdosa Stainless hose / Rostfri flexislang 50 mm Ø outlet / 50 mm Ø utlopp Wostman EcoVac Manual Page...
- Page 6 Motorn in vakuumenheten (BASE) sitter i en känslig miljö och kommer därför att förbrukas efter en viss tid, ca 4 - 6 år. Motorn går att byta ut själv utan några verktyg men kan även bytas ut hos Wostman eller återförsäljare till självkostnadspris.
- Page 7 • / Tank som Septic tank that can handle vacuum is necessary klarar undertryck ska användas. • Only the tower/space where the EcoVac BASE turbine unit EcoVac BASE Endast tornet/rummet is installed needs to be ventilated / vikt: Weight / 4 kg där EcoVac BASE motorenheten sitter behöver ventileras.
- Page 8 1 Vacuum turbine BASE 1 EcoVac WC Mounting barrel Junction Box Isolation for pipes Tank alarm Electrical outlets 1 Motorenhet BASE 1 EcoVac WC Montagebalja Kopplingsdosa Isolering för rören Tanklarm Elektriska uttag 1 Control Unit 1 Styrenhet Wostman EcoVac Manual Page...
- Page 9 Avloppsrören kan dras inuti väggar. En 50mm PEM slang kan dras inuti empty. Avloppsrören kan dras uppåt, men Rören behöver inte ligga djupt befintliga 110mm rör. får inte överstiga en höjdskillnad på eftersom de alltid är tomma. Wostman EcoVac Manual Page...
- Page 10 Remove excess glue. plastbrickorna för att balansera WCn om golvet Ställ WC på plats och lägg en silicone sträng hela vattnet. Test-spola WCn innan förstaanvändning. är ojämnt. vägen runt nedre kanten förutom bakre kanten. Ta bort överflödigt silicone. Wostman EcoVac Manual Page...
- Page 11 Anslut rören som ska gå till BASE enheten på ovansidan av plattan. Borra resterande hål i montageplattan för Tanklarm, tömningsventil och rör från wc. Wostman EcoVac Manual Page...
- Page 12 BASE enheten med tre skruvar. Placera den extra skumgummipackningen runt hålet i baljan och placera BASE enheten i hålet och anslut strömkabeln till uttaget som är kopplat till Styrenheten. Wostman EcoVac Manual Page...
- Page 13 är enheten enligt bilden ovan. där EXTEND enheten kommer att sitta. BASE enheten kan monteras på ett annat ställe eller på väggen i tornet, ovanför EXTEND enheten. Wostman EcoVac Manual Page...
-
Page 14: Electrical Scheme
Anslut signalkabeln till WC innan styrenheten kopplas på med ström. • En extra 1-faskabel ska läggas samtidigt från husets elcentral ut samma väg till tanken, denna med fast ström till frostvakt • och värmekabel. OBS. ej 3-faskabel! Wostman EcoVac Manual Page... - Page 15 Test flush. Testspolning. 230 V out 230 V in x2 10 A fuses. Reset counter by pushing this x2 10 A säkringar. button for 3 sec. Nollställ räkneverket genom att hålla inne denna knapp i 3 sek. Wostman EcoVac Manual Page...
- Page 16 If you have an EcoVac EXTEND system / Om du har ett EcoVac BASE system. If you have an EcoVac BASE system / Om du har ett ECOVAC If you have an EcoVac EXTEND + BOSS:2 composting system (or similar) / EXTEND + BOSS:2 komposteringssystem (eller liknande).
- Page 17 är korrekt och systemet fungerar som det ska. Ägaren har i slutändan ansvaret över att inställningarna och eventuella justeringar som görs i framtiden. Setting EcoVac BASE EcoVac EXTEND 1. Flushing time / 1-2 seconds.
