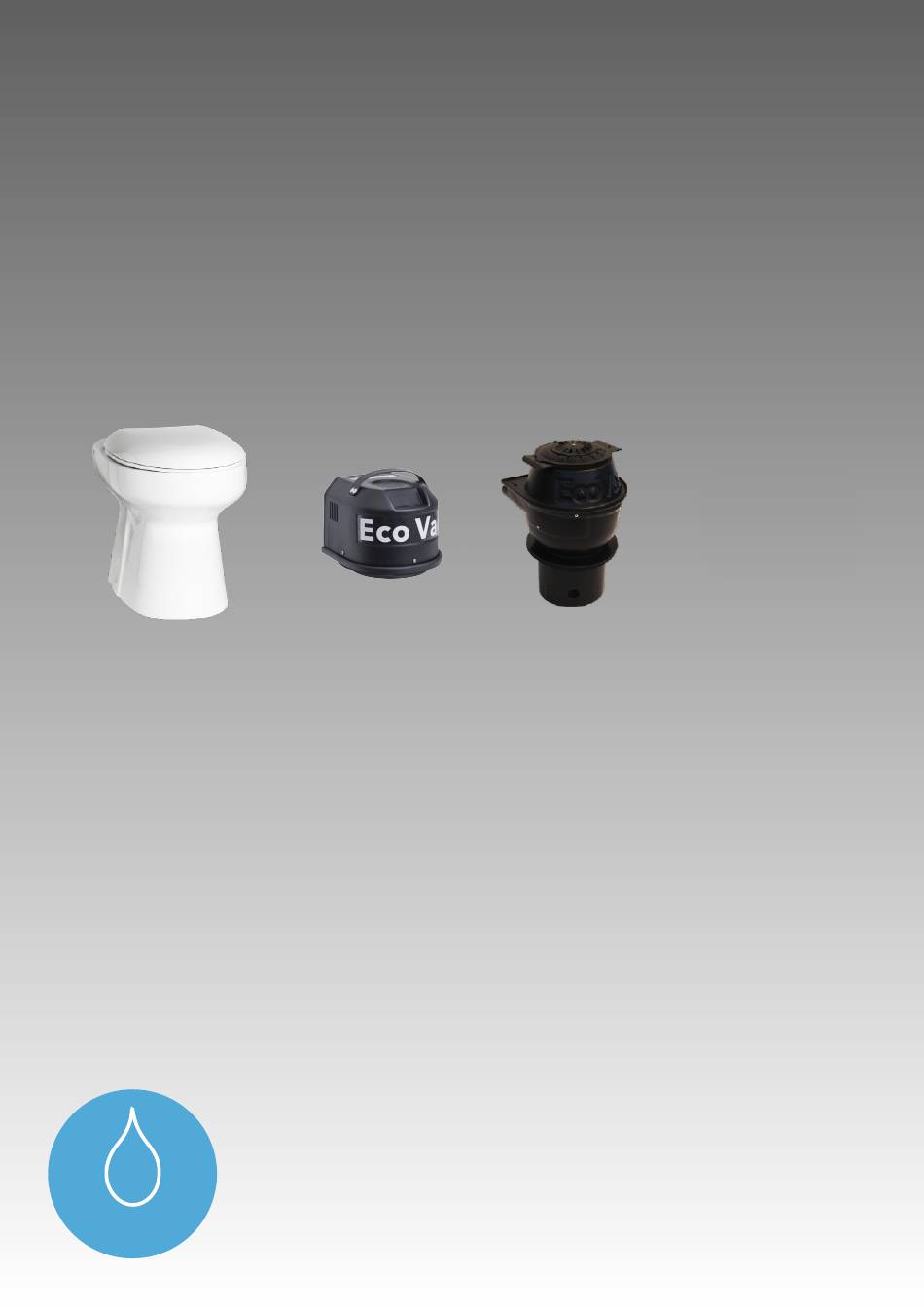

- Page 1 This manual should be saved / Denna manual ska sparas EcoVac Manual ® EcoVac EcoVac BASE EcoVac EXTEND EcoVac Control Box ® ® ® ® Wostman Wostman EcoVac Manual Page...
- Page 2 Uppvisa alltid kvitto/faktura för att styrka reklamation. Wostman Ecology AB ansvarar endast för de delar av systemet som Wostman Ecology AB har levererat. I de fall systemet inte är installerat enligt hänvisningarna i gällande installationsmanual kan rätten till reklamation komma att hävas.
- Page 3 See complete troubleshooting and care instructions documents at www.wostman.se/support. Reclaim Reclaims of the EcoVac system and its components delivered by Wostman Ecology AB is made according to the Consumer Purchase Act. In case of complaint, the place of purchase must be contacted, i.e. the retailer, contractor or store from which the product is purchased.
- Page 4 Rostfri spolknapp / Stainless flush button 395 mm Spolslang Flushing hose magnetventil/ Solenoid valve Kopplingsdosa/ Junction box Rostfri flexislang/ Stainless hose 50 mm Ø utlopp / 50 mm Ø outlet Wostman EcoVac Manual Page...
- Page 5 EcoVac BASE (1 WC) ® *Principskiss på möjlig lösning / Principle sketch of a possible solution* Ljuddämpare / Muffler Control box 230V Motor/Turbin Tätning av tank/ Sealed lid Water oVac Ø 50 mm pipes Obs! Viktigt att avslutnings 30 m Vad som ingår / What’s...
- Page 6 0-30 meter från wc till tank / 0-30 meters from wc to tank • 0-30 meter från turbin till tank / 0-30 meters from turbine to tank • 0-15 meter till avluftning / 0-15 meters to ventilation Wostman EcoVac Manual Page...
- Page 7 The very last step of the installation is connection to balance the WC if the floor is uneven. the water. Test-flush the WC before first usage. (Make sure that the incoming water pipe has a ballofix). Wostman EcoVac Manual Page...
- Page 8 110mm rör. The pipes can be mounted through A 50mm pipe or PEM hose can be walls or be drawn through the floor. mounted inside existing 110mm pipes.. Wostman EcoVac Manual Page...
- Page 9 Spolcykeln ut vid varje spolning: Förspolning, konstant tid 1. Vacuum, Variabel tid Start 2. Delay, variabel tid 3. Refill, variabel tid The Flushing cycle: Pre flush, variable time 1. Vacuum, variable time 2. Delay, variable time 3. Refill, variable time Wostman EcoVac Manual Page...
- Page 10 The easiest way is trial and error. Warning: Increasing the time does not mean a higher water level, but only that the tank is fulled with an unnecessary amount of water. Wostman EcoVac Manual Page...
- Page 11 Montera styrenheten / Mounting the control unit Inkoppling av syrenhet / Connection of control unit Styrenheten ska placeras på ett torrt och lättillgängligt utrymme, exempelvis i närheten av elcentralen. Själva styrenheten har enbart 12 v spänning. Från styrenheten ansluts toaletten med medföljande 8 ledarkabel (även den enbart 12 v), liksom signalkabeln (12 v) som reglerar relät som startar vakuumenheten (230 v).
- Page 12 5. Stainless steel cover Vad som behövs: Vad som ingår: • Platt- eller stjärn-skruvmejsel 1. EcoDry sits I vit plast • Kniv eller sax 2. Expanderande del 3. Skruvhållarplatta 4. Sitsskruv 5. Rostfri stål skyddsplattta EcoVac Manual Page Wostman EcoDry seat manual...
- Page 13 Assemble the parts and cut off one of the ”wings” holding the upper and lower part of the expanding part together, using a knife or scissors. Observe the order in which the parts should be assembled. Don’t put the stainless cover in place until step 4. Sätt ihop delarna och klipp bort en av ”vingarna”...
- Page 14 EcoVac Manual Page...
