Spis Treści Budowa urządzenia ....................Proces oczyszczania ....................Sterowanie ........................Wymiana filtra ......................... Czyszczeni i konserwacja..................Uwagi i ostrzeżenia ..................... Rozwiązywanie problemów ................. Dane techniczne ......................www.eberg.eu...
Budowa urządzenia Opis elementów urządzenia Dotykowy panel sterowania Kratka wylotowa Tylni panel Układ sterowania Generator jonów ujemnych Wentylator Obudowa Filtr wielostopniowy Przedni panel...
Proces oczyszczania 5 etapów oczyszczania powietrza Filtr wielostopniowy Filtr wstępny Filtr HEPA Filtr węgla Filtr Generator jonów aktywnego katalityczny ujemnych 1. Filtr wstępny zatrzymuje kurz oraz inne większe zanieczyszczenia takie jak włosy czy sierść zwierząt domowych. 2. Filtr HEPA (H13) filtruje powietrze z większości zanieczyszczeń: cząstki ultra drobne (UFPs <...
Sterowanie Funkcje urządzenia Panel sterowania ON/OFF SPEED TIMER SLEEP Opis funkcji sterowania 1. ON/OFF Wciśnij przycisk ON/OFF w celu włączenia/wyłączenia urządzenia. 2. SPEED Dostępnych jest kilka prędkości wentylatora. Wybierz tryb prędkości naciskając przycisk SPEED. 3. ION Wciśnij przycisk ION w celu włączenia/wyłączenia generatora jonów ujemnych. 4.
Page 6
Wymiana kasety filtracyjnej Jak wymienić filtr wielostopniowy? 1. Demontaż panelu przedniego Chwyć obie strony górnej części panelu przedniego, a następnie pociągnij pokrywę w celu uwolnienia jej z zatrzasków (Rysunek 1). 2. Demontaż filtra Chwyć kasetę filtracyjną i wyciągnij z obudowy (Rysunek 2). Rysunek 1 Rysunek 2 3.
Czyszczenie i konserwacja Jak dbać o urządzenie? Czyszczenie obudowy urządzenia. 1. Odłącz urządzenie od zasilania. 2. Do usuwania brudu z zewnętrznej strony obudowy użyj lekko zwilżonej i ściereczki. 3. Do usunięcia uporczywych plam użyj niewielkiej ilości detergentu. Uwaga: Przy wykonywaniu czynności czyszczących oraz konserwujących należy uważać aby nie zarysować...
Uwagi i ostrzeżenia Uwaga: Zapoznaj się poniższymi instrukcjami aby zapobiec utracie zdrowia lub zniszczenia mienia Poniższe informacje dotyczą prawidłowego wykorzystania urządzenia oraz uniknięcia wypadkowi. 1. Nie używać urządzenia z akcesoriami lub częściami zamiennymi niezatwierdzonymi przez producenta, niezastosowanie się powoduje utratę gwarancji. 2.
Page 9
Uwagi i ostrzeżenia Nie używać urządzenia w Nie używać urządzenie jeżeli pomieszczeniach, w których przewód zasilający lub wtyczka są występują łatwopalne gazy. uszkodzone. Nie używać urządzenia w Nie zasłaniać wlotu ani wylotu pomieszczeniach o dużej zawartości powietrza w oczyszczaczu. wilgoci w powietrzu. Nie używać...
Page 10
Uwagi i ostrzeżenia Nie używać urządzenia w pobliżu Nie czyścić urządzenia alkoholem otwartego ognia oraz źródeł oraz rozpuszczalnikami organicz- ogrzewania. nymi. Znak oznacza zagrożenie utraty Przenoś urządzenie korzystając zdrowia lub uszkodzenia urządzenia. z uchwytów po obu stronach urządzenia. Nie przenoś urządze- nia chwytając za przedni panel obudowy.
Rozwiązywanie problemów Problem Rozwiązanie Urządzenie nie włącza się. 1. Sprawdź prawidłowe podłączenie zasilania. 1. Sprawdź czy filtr został zainstalowany poprawnie oraz czy usunięto folię ochronną. Wydajność urządzenia 2. Sprawdź czy wlot oraz wylot powietrza nie jest znacząco się zmniejszyła. zablokowany i udrożnij je. 3.
Dane techniczne Parametry techniczne MODEL PURIFA NAPIĘCIE ZASILANIA ~230 V / 50Hz MAX. POBÓR MOCY CADR (PYŁ ZAWIESZONY) 218 m³/h PRE-FILTER, HEPA H13, ACTIVE CARBON FILTRY FILTER, COLD CATALYST FILTER GENERATOR JONÓW UJEMNYCH 40 mln/cm TRYB PRACY 3-speed, timer, sleep mode...
Page 13

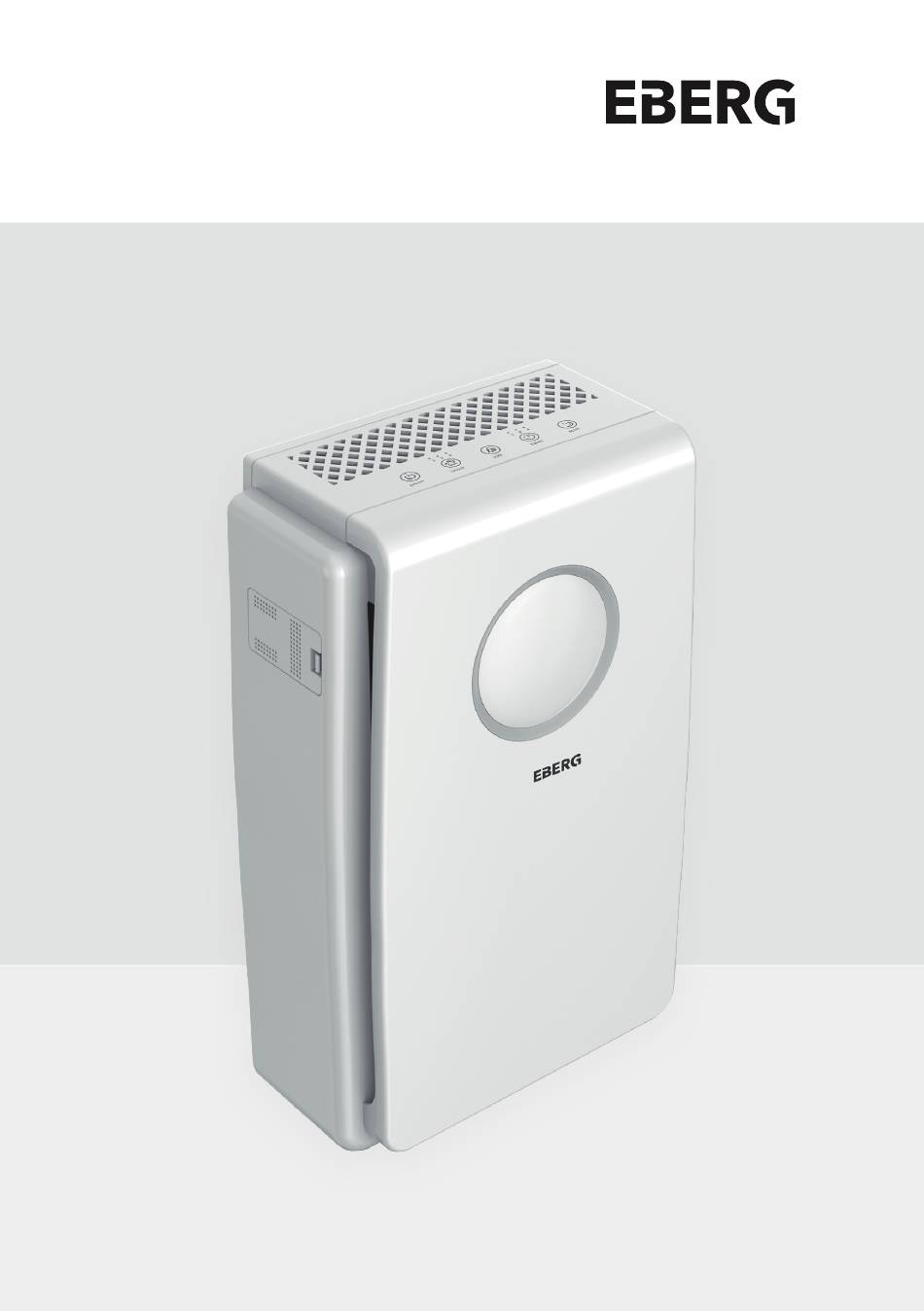

PURIFA Air Purifier Operating Instructions www.eberg.eu...
Page 14
Contents Construction of device ................Air purifier technology................Function of control panel ..............Replacement of the Filter ..............Cleaning and maintenance ..............Warnings ......................Troubleshooting ..................Technical Specification ................www.eberg.eu...
Construction of the device Construction of the device Touch control panel Outlet of air Back cover PCB of control system Negative Ion Generator Casing Multi Stage Filter 4 in1 Front Panel...
Air purifier technology Purification Process Active Cold Negative Pre-filter HEPA filter Multi Stage Filter Carbon Catalyst filter filter Generator Pre-filter removes pollutants such as dust, hair, pet dander, large pollens etc. HEPA (H13) filter removes pollutants such as ultrafine particles (UFPs < 0.1 μm), particulate matter PM2.5 and PM10, viruses and bacteria.
Functions of cotrol panel Control Panel Control Panel Instruction ON/OFF SPEED TIMER SLEEP Functions Instruction 1. ON/OFF Press ON/OFF button to switch on/off the device. 2. SPEED Press button SPEED to choose air speed. 3. ION Press ION button, open or close the function of Negative Oxygen Ion. 4.
Replacement of the Filter How to replace the filter? 1. Remove the front panel. Grasp both sides of the upper part of front cover with both hands, then lift it up before drag it towards your own direction (Picture 1). 2.
Cleaning and maintenance How to celan the device? Cleaning the device body. 1. Unplug the device each time before cleaning. 2. Clean the stains using only soft cloth. 3. To clean stubborn stains use a soft cloth with the proper amount of neutral detergent to clean.
Page 20
Warning Notice: All the content in this part is concerned with safety and have to be strictly followed by the user. Matters need attention in this part is for the right usage of this product and avoid injury and possible accidents. 1.
Warnings Please do not use air purifier in Please do not use air purifier the environment full of inflammable when the power cord or plug is gas such as hydrogen, natural damaged or the power outlet on gas and propane. the wall gets loose.
Page 22
Warning When using this product, please Please do not wipe this product do not use it near or on heat with ethyl alcohol, organic solvent, sources (such as fireplace, stove otherwise it may cause damage to or place easy to get access to the product or electric shock that inflammable gas).
Troubleshooting Frequently Asked Questions Failure Phenomenom Possible Reasons and Solutions Failure to start the device 1. Check the correct power supply. 1. Packaging bag of filter is unpacked. Remove the packaging bag and install filter again. Little volume of air from air 2.
