Laserworld Net OEM User Manual

19 inch rack 1u ilda lan interface & lan interface board
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
User Manual
Handbuch
Laserworld Net-19
For
19 inch rack 1U ILDA LAN interface
Laserworld Net OEM
And
LAN interface board
Rev 10/2010

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Laserworld Net OEM

Summary of Contents for Laserworld Net OEM

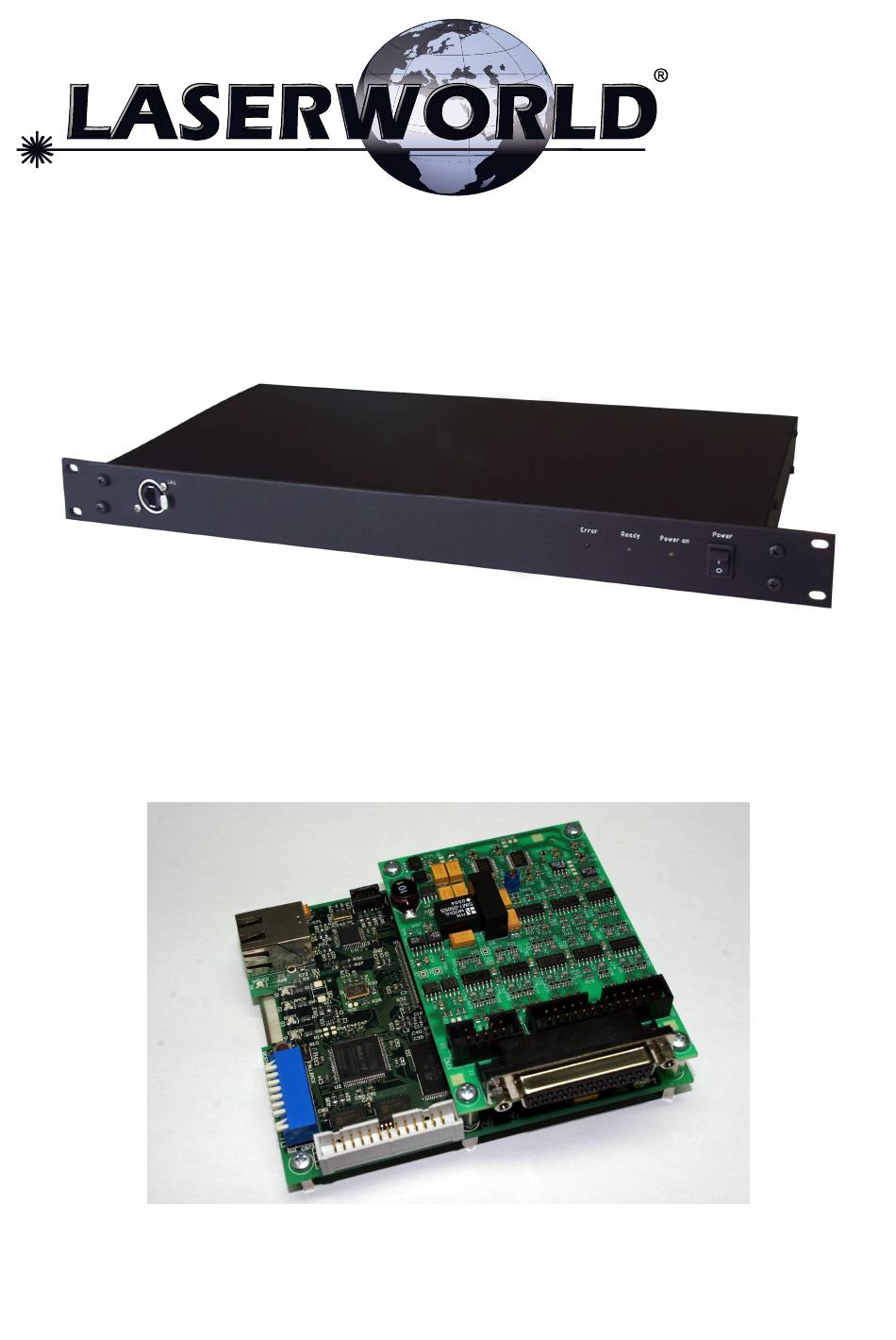

  • Page 1 User Manual Handbuch Laserworld Net-19 19 inch rack 1U ILDA LAN interface Laserworld Net OEM LAN interface board Rev 10/2010...

  • Page 2: Table Of Contents

    Page Description Features First setting up Operating conditions Setting up Net OEM step by step (manual IP-address) Connection test MAC-address and ARP-Cache Using the internal IP-address of Net OEM Using AutoIP / DHCP /UpnP 2.6.1 Activating UPnP under Windows XP SP2 2.6.2 Alternative access to Net OEM via web browser...

  • Page 3: Description

    • Integrated SD-card slot for standalone player function Net-19 is a Net OEM installed in a 19 inch rack, wired ready to use. Some parts of this manual (like the wiring) will naturally not apply the Net-19 version, these sections are in italics.

  • Page 4: Operating Conditions

    CAUTION! Never mount or remove the add-on board (ILDA board) while Net OEM is switched on! Also be sure that the add-on board is placed completely in the socket and is secured with screws. Otherwise the main board could be damaged and may be not reparable.

  • Page 5: Setting Up Net Oem Step By Step (Manual Ip-Address)

    Net OEM is factory side set to the manual IP-address 192.168.0.100 at the DIP-switch. Connect Net OEM to the network cable and switch on power supply. Standard CAT5 patch cables can be used as well as cross over cables. Net OEM recognizes the cable configuration automatically (Auto MDI/MDIX).
  • Page 6 The first 2 numbers 192.168 are set unchangeable in the manual IP mode of Net OEM. The third number (subnet) can be 0 or 1. This can be set at the DIP-switch of Net OEM. The fourth number (device address) can be between 100 and 115. This value may not be set at the...

  • Page 7: Connection Test

    Important: The manual IP-address of Net OEM (DIP-Switch) will be loaded by the card at power- on only. So it must be set before switching on Net OEM! Be sure the same subnet address 0 or 1 (third number of IP) is set at Net OEM and the PC. Otherwise, no connection is possible.

  • Page 8: Mac-Address And Arp-Cache

    This list is the so called 'ARP-cache'. This list can remain in the cache until the next booting sequence of the PC or even longer. When setting Net OEM to a new IP-address, there may be stored the old address in the cache so that the PC cannot find the device under the new address.

  • Page 9: Using The Internal Ip-Address Of Net Oem

    Using the internal IP-address of Net OEM Alternative to the manual IP-address via DIP-switch, a second IP-address can bet set. This address is not limited to the address 192.168.x.x and is set using the web interface under the menu 'Network Settings'.

  • Page 10: Using Autoip / Dhcp /Upnp

    If the internal IP-address of Net OEM is set to manual mode, you have to change it to automatic. To get access to the web server of Net OEM, you have to start with manual IP, go into the network settings via web interface, change the mode to automatic and click 'apply'.
  • Page 11 In some cases, Windows will announce a limited connection. This will not influence operation of Net OEM. Net OEM now should be recognized by the host application. To access Net OEM via web browser, UPnP is required. UPnP is part of Windows, but may be deactivated under Windows XP SP2.

  • Page 12: Activating Upnp Under Windows Xp Sp2

    Open 'Network and internal connections' in the control panel of Windows. Click 'Network connections'. If UpNp is activated, you should already see an icon of the connection to Net OEM. If this is not available, you should verify that the correct components and services are loaded in Windows XP.
  • Page 13 Also enable the firewall exceptions for UPnP in the firewall settings.
  • Page 14 If UPnP is activated and Net OEM is connected in automatic mode, you should see an entry in 'my networked places'. By double click to the entry the web browser directly will open Net OEM. By right click to the entry, you can directly read the actual used IP-address, if required.

  • Page 15: Alternative Access To Net Oem Via Web Browser

    If the right IP is selected, the start up page of Net OEM opens. Important: After adding or removing network devices, the dynamic IP-address may be changed. If no more access to Net OEM is possible, check the address entry again in command line mode.

  • Page 16: Signal Connections And Controls

    Switch 7 allows the output of a test pattern. To activate test pattern output, this switch must be set to ON before switching on Net OEM. This function is to check the connection from Net OEM to the laser device (ILDA connector).

  • Page 17: Connections Of Scanner An Colour Signals

    All signal outputs for the laser projector are located at a 26 pin connector. The connector is located at the add on-board (slave board) of Net OEM. When using a flat cable between this connector and a 25pin DSUB connector, all signal numbers are compatible with the ILDA standard connector.

  • Page 18: Digitaloutputs

    Digitaloutputs Another 26pin connector, located on the main board, contains 16 digital outputs. The signal level is 3.3V ! Important: These outputs are not protected against overvoltage and short circuit. When using these outputs it is recommended to use an external signal buffer component. Pins 3,3V Power...

  • Page 19: Ilda-Player

    ILDA-Player Function Net OEM comes with a standalone player for ILDA files. The player allows playback of show sequences stored on internal SD-card by control via DMX or directly from the web interface. Shows or sequences must be stored in ILDA-format (format 0, 1, 2, 4 or 5).
  • Page 20 The table lists all ILDA files stored under the SD-cards 'player' directory. New files can be uploaded. Note: Upload via HTTP is very slow (about 150KBytes/sec.). Long files >1MB can take several minutes for upload. Avoid the use of very long files. 10MB can take about 10 minutes! After uploading, the new file will be listed in the show table.
  • Page 21 Clicking 'view' creates a preview of the first frame in the sequence. The picture is not stored separately on SD-card, it is generated automatically by Net OEM. By using 'back' of your browser or clicking 'Show management', you get back into the show table.
  • Page 22 Operation mode will remain as long as Net OEM is set back to 'Net OEM starts in Live-mode'. Important: Do not forget to set the right operation mode. If Net OEM should be used as standalone player without the use of a PC, player mode must be set. Otherwise, Net OEM will not respond to DMX-signals! Set operation mode to 'live' mode if you want to control Net OEM via host-PC and lasershow software.

  • Page 23: Dmx Settings

    If other devices already use this base address, for example lighting devices, you must change the base address. Net OEM can use a maximum number of 17 channels but needs at least 1 channel for showselect. All functions, except 'Showselect (Low)' can be activated or deactivated by selector.
  • Page 24 If the function is deselected with the 'none' switch, the values in the field behind will be used. Different functions can be controlled by one and the same DMX-channel. For example, 'Size' and 'Rotation' controlled by the same DMX-channel can create interesting effects.
  • Page 25 Shear (X) und Shear (Y) This is a geometrical correction. It is normally not necessary to control this parameter via DMX. This parameter is necessary to correct projection when projecting to a flat screen from a side position. A value of 127 is the neutral position. Rotation Rotates the projection up to 1 turn.

  • Page 26: Colour Setup

    In addition, a global value can be set, which controls all colour channels simultaneous. There are maximum 6 colour channels plus intensity. Using the 3 channel version of Net OEM, only the 3 first colours are valid. Colour adjust is normally used to do a white balance setup of the laser projector.

  • Page 27: Colour Shift

    Colour Shift Colour shift is used to add a timing delay to the colour outputs. This can eliminate differences in response time of different lasers for different colours. Higher values can be used to synchronize colour output to the scanner signals, especially in player mode, where no host software allows controlling this parameter.

  • Page 28: Status Message

    Status Message A status field can be used to check the operating condition of Net OEM. If the red error LED shows an error, more detailed information can be found in the status message.

  • Page 30: Firmwareupdate

    Firmwareupdate The operating firmware of Net OEM can be updated via web interface, if there is a newer version available from the manufacturer. Select the update file *.nlf and click 'Apply' for update. Update procedure may take about 3-4 minutes.

  • Page 31: Problems

    - the DLL 'Jmlaser.dll' is located in the main directory of Net OEM - other active programs are in use with Net OEM (there is only connection to Net OEM possible at the same time). Connection must be closed (STOP-function in lasershow software), before another...
  • Page 32 LwIP TCP/IP-Stack Lizenzbedingungen: Copyright (c) 2001-2004 Swedish Institute of Computer Science. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

  • Page 33: Appendix

    Appendix Mechanical dimensions main board (all dimensions are in Millimetres)

  • Page 34: Mechanical Dimension

    Inhalt Seite Allgemeines Features Inbetriebnahme Handhabungsvorschriften Boardversion (OEM-Version) Schrittweises Einrichten von Net-OEM (manuelle IP-Adresse) Test der Verbindung zu Net-OEM Die MAC-Adresse und der ARP-Cache Verwendung der internen IP-Adresse von Net-OEM Verwendung von AutoIP / DHCP /UPnP 2.6.1 Aktivieren von UPnP unter Windows XP SP2 2.6.2 Alternativer Zugriff auf Net-OEM mittels Webbrowser Signalanschlüsse und Bedienteile Boardlayout...

  • Page 35: Allgemeines

    Allgemeines Das Ausgabeboard Net-OEM ermöglicht die Ansteuerung von ILDA-kompatiblen Lasershowprojektoren unter Verwendung unterschiedlicher Showsoftware über eine Netzwerkverbindung. Dadurch entfällt die Montage von Steckkarten im PC und es können auch Notebooks zum Abspielen von Lasershows eingesetzt werden. Das Netzwerkmedium ermöglicht die Datenübertragung über weite Strecken. Die Verwendung des TCP/IP-Protokolls erlaubt die Anpassung an alle Betriebssysteme.

  • Page 36: Inbetriebnahme

    Inbetriebnahme Verwenden Sie zur Stromversorgung des Gerätes nur geregelte Betriebsspannung. Das Gerät toleriert Spannungen zwischen 8 und 14 Volt. Es wird empfohlen, Netzgeräte zu verwenden, die gegen Netzstörungen unempfindlich sind, oder aber diese an Steckdosen mit integrierten Netzfiltern zu betrieben. Net-19: schliessen Sie das Gerät an das Netz an.

  • Page 37: Schrittweises Einrichten Von Net-Oem (Manuelle Ip-Adresse)

    Schrittweises Einrichten von Net-OEM (manuelle IP-Adresse) Der PC muss über eine 100MBit Netzwerkkarte (100BASE-TX) oder schneller verfügen. Arbeiten Sie drahtlos, so wird ein Wireless Accesspoint benötigt. Die minimale Geschwindigkeit muss 54MBits/Sek. betragen. Net-OEM ist standardmäßig auf eine manuelle IP-Adresse von 192.168.0.100 eingestellt. Schließen sie Net-OEM an.
  • Page 38 Wählen Sie die Verbindung für Ihren Netzwerkadapter (Hier: LAN-Verbindung). Ist noch keine Verbindung angegeben, so kann mittels "Neue Verbindung erstellen" eine neue Verbindung angelegt werden. Wählen Sie "Internetprotokoll(TCP/IP)" und klicken Sie auf "Eigenschaften" Selektieren Sie "Folgende IP-Adresse verwenden", nicht "IP-Adresse automatisch beziehen"! Zur ersten Inbetriebnahme sollte nicht der AutoIP / DHCP-Modus von Net-OEM gewählt werden.

  • Page 39: Test Der Verbindung Zu Net-Oem

    Dieser Wert darf daher nicht am PC (Host) eingestellt sein, ansonsten kommt keine Kommunikation zustande. Als Subnetzmaske wird 255.255.255.0 eingestellt. Die Werte "Standardgateway" und die DNS-Serveradressen sind nicht relevant. Wichtig: Die IP-Adresse an Net-OEM (DIP-Schalter) wird nur beim Einschalten von Net-OEM ausgewertet und muss daher vor dem Einschalten der Karte eingestellt sein.

  • Page 40: Die Mac-Adresse Und Der Arp-Cache

    Es muss nun eine Antwort der Karte angezeigt werden. Erscheint eine "Zeitüberschreitung", so müssen Sie die Karteneinstellungen (DIP-Schalter) und die Verbindungseinstellungen am PC, sowie die Netzwerkverkabelung überprüfen. Das Erkennen von angeschlossenen Karten kann je nach PC und Betriebssystem einige Sekunden dauern.

  • Page 41: Verwendung Der Internen Ip-Adresse Von Net-Oem

    Verwendung der internen IP-Adresse von Net-OEM Neben der manuellen IP via DIP-Schalter kann auch eine andere IP-Adresse eingestellt werden. Diese kann den gesamten IP-Adressbereich umfassen und ist nicht auf die Adressen 192.168 fixiert. Die Adresse wird im Webbrowser unter Network Settings eingestellt. ACHTUNG: Die hier eingestellten Werte gelten nur dann, wenn DIP-Schalter Nummer 9 ausgeschaltet ist.

  • Page 42: Verwendung Von Autoip / Dhcp /Upnp

    Verwendung von AutoIP / DHCP /UPnP Sollte Ihr Netzwerk es erforderlich machen, das Netzwerk automatisch zu konfigurieren, dann können Sie in den Einstellungen den automatischen Modus aktivieren. Wählen Sie dazu IP Configuration "Automatic" und bestätigen Sie mit "Apply". Die Karte muss dann neu gestartet werden (nachdem Ihr PC ebenfalls auf automatische IP-Vergabe gestellt wurde).
  • Page 43 3. Net-OEM am Netzwerk anschließen und einschalten Die Erkennung der Karte kann je nach System bis zu einigen Minuten dauern. Unter Umständen meldet Windows eine eingeschränkte Konnektivität. Dies ist aber für den Betrieb von Net-OEM ohne Belang. Net-OEM sollte nun schon von den Programmen erkannt werden. Um mittels Webbrowser auf die Net-OEM zu gelangen, ohne dass die dynamische IP bekannt ist, sollten Sie UPnP verwenden.

  • Page 44: 2.6.1 Aktivieren Von Upnp Unter Windows Xp Sp2

    2.6.1 Aktivieren von UPnP unter Windows XP SP2 Öffnen Sie "Netzwerkumgebung". An der rechten Seite unter "Netzwerkaufgaben" steht "Symbole für Netzwerk-UPnP-Geräte einblenden", wenn UPnP noch nicht aktiviert ist. Klicken Sie auf diesen Menüeintrag und Windows installiert UPnP automatisch. Danach sollte wie im Bild "Symbole für Netzwerk-UPnP-Geräte ausblenden" angezeigt werden. In der Firewall (Systemsteuerung ->...
  • Page 45 Wird nun Net-OEM an den PC angeschlossen, so erscheint nach kurzer Zeit in der "Netzwerkumgebung" ein Eintrag Mittels Doppelklick auf den Geräteeintrag in der Netzwerkumgebung wird nun direkt der Webbrowser geöffnet und mit der Karte verbunden wird. Mittels Rechtsklick -> Eigenschaften kann die IP abgelesen werden, falls nötig.

  • Page 47: 2.6.2 Alternativer Zugriff Auf Net-Oem Mittels Webbrowser

    2.6.2 Alternativer Zugriff auf Net-OEM mittels Webbrowser Da bei automatischer Vergabe der IP ohne UPnP diese nicht ersichtlich ist, hier eine weitere Methoden zum Zugriff mittels Webbrowser. Falls kein UPnP funktioniert, dann in der Kommandozeile ("Start - Ausführen - cmd") eingeben: arp /a Es erscheinen nun die angeschlossenen Geräte.
  • Page 48 Geräten wird die dynamische IP möglicherweise verändert. Sollte kein Zugriff mittels Webbrowser mehr möglich sein, so kontrollieren Sie erneut den Eintrag mittels Kommandozeilenbefehl. HINWEIS: Net-OEM tauscht nur dann mit dem PC eine neue IP-Adresse aus, wenn Net-OEM neu gestartet wird. Einmal verbunden (auch mit einem falschen Gerät!) dauert die Verbindung ca.

  • Page 49: Signalanschlüsse Und Bedienteile

    Signalanschlüsse und Bedienteile Boardlayout Einstellen der IP-Adresse (DIP-Schalter) Diese manuelle IP-Nummer ist nur bei eingeschaltetem DIP-Schalter Nummer 9 aktiv! Schalter Nummer 1 gibt die Subnetznummer 0 oder 1 an, also die dritte Zahl der IP-Adresse. Die ersten beiden Adressen 192.168 sind festgelegt. Hier kann also zwischen 192.168.0 und 192.168.1 ausgewählt werden.

  • Page 50: Anschluss Der Scanner- Und Farbsignale

    Anschluss der Scanner- und Farbsignale Alle Anschlüsse liegen an einem 25poligen ILDA-Standardstecker. Dieser ist entweder als 25polige D-Sub-Buchse ausgeführt, oder als 26poliger Wannenstecker, falls ein Einbau direkt in den Laserprojektor erfolgt. Achtung: Unterschiedliche Pinnummerierung! Der Wannenstecker ist so belegt, dass ein Flachkabelstecker mit angepresster D-Sub-Buchse die selbe Belegung ergibt, wie die on-board D-Sub-Buchse.

  • Page 51: Digitalausgänge

    Digitalausgänge Ebenfalls auf dem Board befindet sich eine zweireihige, 26polige Stiftleiste, welche 16 digitale Schaltausgänge bereitstellt. Die Ausgänge arbeiten mit 3,3 Volt! Wichtig: Die Ausgänge sind nicht kurzschlussgeschützt. Legen Sie niemals Spannung an diese Leitungen und vermeiden Sie statische Entladungen an diesen Leitungen.
  • Page 52 Internal Connections IDC + DSUB ILDA Intensity + Intensity - Interlock Red + Red - Green + Green - Blue + Blue - 11 12 Shutter 13 14 Ground 15 16 DB25 17 18 19 20 21 22 23 24 25 26 Header 13X2 100nF...

  • Page 53: Ilda-Player

    ILDA-Player Funktion Net-OEM verfügt über einen vollständigen Player für den standalone-Betrieb. Dieser erlaubt es, vorab auf der internen SD-Karte abgelegte Showsequenzen per DMX oder aus dem Webbrowser heraus abzuspielen. Die Shows müssen im ILDA-Format (Format0, 1, 2, 4 oder 5) vorliegen. Die Konfiguration des Players, sowie das Hochladen von Shows, erfolgt aus der Weboberfläche.
  • Page 54 In einer Tabelle werden alle ILDA-Dateien angezeigt, die auf der Karte enthalten sind. Um neue Dateien hochzuladen, steht ein Eingabefeld zur Verfügung. Mittels "Durchsuchen" kann eine Datei auf dem PC ausgewählt werden und mittels "Upload" auf die Karte geladen werden. HINWEIS: Der Upload über HTTP ist sehr langsam (ca.
  • Page 55 Displaymode Hier wird eingestellt, wie die Show ausgegeben wird. Es kann ausgewählt werden, ob die Show nach Ende wiederholt wird, oder abgebrochen wird (loop/oneshot) und ob die laufende Show durch Anwahl einer anderen Show unterbrochen werden kann, oder eine Neuanwahl erst nach Durchlauf-Ende der Show möglich ist (interruptable/complete).
  • Page 56 Oben im Show Management kann per Auswahl die Betriebsart von Net-OEM vorgegeben werden. Um den Player per DMX zu steuern, muss "Net-OEM starts in Player Mode" angewählt werden. "Apply" um die Einstellung zu übernehmen! Danach muss die Karte erst neu gestartet werden, um die Betriebsart zu übernehmen. Die Betriebsart bleibt solange erhalten, bis hier "Net-OEM starts in Live-Mode"...

  • Page 57: Dmx Settings

    DMX Settings Unter dem Menü "Player" auf "DMX Settings" gelangt man in die Voreinstellungen für DMX. Um einen Betrieb als DMX-Player zu ermöglichen, müssen diese Werte einmal eingestellt werden. DMX base address Hier wird eingestellt, auf welcher Basisadresse die Kanäle liegen, die von Net-OEM benutzt werden.
  • Page 58 Die jeweiligen Steuerfunktionen von Net-OEM können nun in einer Kanalmatrix zugeordnet werden. Dabei ist der Kanal (DMX Offset) oben von Null bis 16. Dieser Offset ist addiert zur Basisadresse der absolute DMX-Kanal, dessen diese Funktion zugeordnet ist. HINWEIS: Es müssen nicht alle Funktionen auf DMX-Kanäle gelegt werden. Dazu können einzelne Funktionen mittels "none"...
  • Page 59 Shear (X) und Shear (Y) Diese Einstellung gehört zu den geometrischen Korrektureinstellungen und wird nur in den seltensten Fällen auf DMX gelegt. Hierbei wird eine Scherung des Bildes vorgenommen. Der Wert 127 stellt die Mittelposition (also ohne Auswirkung auf das Bild) dar, während die Einstellungen gegen 0 bzw.

  • Page 60: Farbeinstellungen

    Farbeinstellungen Colour Adjust Unter diesem Menüpunkt der Weboberfläche wird die maximale Intensität (Helligkeit) der einzelnen Farben sowie des Intensitykanals eingestellt. Außerdem kann ein Summenwert eingestellt werden (Overall Intensity), der alle Farben gleichermaßen heruntersetzt. Es können maximal 6 Farbkanäle plus Intensity (bzw. 3 Farbkanäle RGB und Intensity bei der 3Farb-Version) eingestellt werden.

  • Page 61: Colour Shift

    Colour Shift Unter diesem Menüpunkt kann die Ausgabe der einzelnen Farben zueinander zeitlich verschoben werden. Die kann erforderlich sein, wenn einzelnen Farben der Laser nicht zeitgleich ausgegeben werden und sich an Linienenden Farbverfälschungen ergeben. Durch Vorgabe gleicher Werte in allen Farben kann auch eine gesamte Verschiebung der Farbausgabe im Bild zu den X/Y-koordinaten erfolgen.

  • Page 62: Statusmeldung

    Statusmeldung Über ein Statusfenster in der Weboberfläche kann der Betriebszustand von Net-OEM ermittelt werden. Sollte die rote Error-LED beim Start leuchten, so kann im Statusfenster die nähere Ursache ermittelt werden. HINWEIS: Befindet sich keine gültige SD-Karte im Slot, ist der Livebetrieb dennoch möglich.

  • Page 63: Firmwareupdate

    Firmwareupdate Net-OEM kann per Webbrowser upgedated werden, sofern eine neuere Version der Firmware (des internen Betriebsprogramms) vom Hersteller verfügbar ist. Hierzu den Menüpunkt "Firmwareupdate" anklicken. Die aktuelle Updatedatei (mit der Endung *.nlf) auswählen und mit "Apply" bestätigen. Während des Updatevorgangs, der mehrere Minuten dauern kann, blinkt die gelbe LED. WICHTIG Das Firmwareupdate geschieht auf eigene Gefahr! Auf keinen Fall den Updatevorgang unterbrechen, in dem z.B.

  • Page 64: Probleme

    Probleme Laserausgabe verzerrt oder keine Farben/Blanking Überprüfen Sie die Verbindungen des ILDA-Steckers. Das Gerät kann nicht einwandfrei funktionieren, wenn Teile der Differenzsignale offengelassen wurden. Einige Lowcostprojektoren haben intern die (-)-Signale nicht angeschlossen. In diesem Fall sollten die offenen Signale mittels einem Widerstand gegen Ground (Pin25) gelegt werden.

  • Page 65: Lwip Tcp/Ip-Stack Lizenzbedingungen

    LwIP TCP/IP-Stack Lizenzbedingungen: Copyright (c) 2001-2004 Swedish Institute of Computer Science. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

  • Page 66: Appendix

    Appendix Mechanical dimensions mainboard (all dimensions are in Millimeters)
