Universal Outdoor Fixed Tilt Mount
Support inclinable et fixe universel pour l'extérieur
Soporte universal de inclinación fija para exteriores
Instruction Manual
Manuel d'instructions
Manual de instrucciones

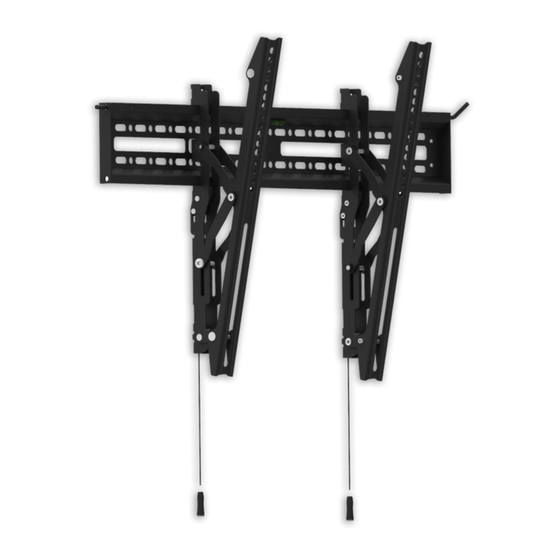

*Product picture is for reference only.
*L'image du produit est donnée uniquement à titre indicatif.
*La imagen del producto es solo una referencia.
Model/Modèle/Modelo: F2AA002ABBK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F2AA002ABBK and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Furrion F2AA002ABBK

  • Page 1 Support inclinable et fixe universel pour l'extérieur Soporte universal de inclinación fija para exteriores Instruction Manual Manuel d'instructions Manual de instrucciones *Product picture is for reference only. *L’image du produit est donnée uniquement à titre indicatif. *La imagen del producto es solo una referencia. Model/Modèle/Modelo: F2AA002ABBK...
  • Page 2: Table Of Contents

    Contents English ........................3 Welcome ....................................3 Important Safety Instruction ............................3 What's in the box ................................4 Installation ....................................6 Tilt Adjustment ...................................10 French ........................11 Bienvenue .....................................11 Consignes de sécurité importantes ..........................11 Contenu de l'emballage ..............................12 Avant l’installation ................................13 Installation ....................................14 Réglage de l'inclinaison ..............................18 Español ........................19 Bienvenido ....................................19 Instrucción de seguridad importante ........................19...
  • Page 3: English

    English Welcome Thank you for purchasing the Furrion Universal Outdoor Fixed Tilt Mount for 43"/49"/55"/ 65" Furrion Aurora™ TV. Before operating your new product, please read these instructions carefully. This instruction manual contains information for safe use, installation, introduction of the product.
  • Page 4: What's In The Box

    Wall Plate Locking Bar Universal Outdoor Fixed Tilt Mount Instruction Manual Model: F2AA002ABBK WARRANTY MANUAL ........ENGLISH (EN) LIVRET DE GARANTIE ........FRANÇAIS (FR) FOLLETO DE LA GARANTÍA ......ESPAÑOL (ES) *Product picture is for reference only.
  • Page 5 Specification and Features ● Max loading : 110 lbs (50 kg) ● Fit all Furrion Aurora™ TVs : Max VESA 23 ⅝" x 15 3∕4" (600 x 400 mm) ● Tilt angle: 0° (upwards)/-12°(downwards) ● Distance from wall: 1 7∕16" (36mm) ●...
  • Page 6: Installation

    Installation Step 1. Mount the Wall Plate on 3. Remove the wall plate paper template. Insert a concrete anchor (C) into each Wall hole and ensure it is flush with the concrete surface. WARNING: Do not drill into mortar joints. Be sure to drill holes centered within studs or bricks.
  • Page 7 Installation B. Mounting on a wood stud wall 3. Using a 1/4" (6mm) drill bit, drill 4 mounting holes with the depth 3" (76mm). Then covered with gypsum board drywall remove the paper template. 1. Use a stud finder to locate two adjacent studs.
  • Page 8 Tighten the screws to ensure the arms firmly and vertically attached on the TV display. *For Furrion Aurora™ TV, please use the supplied screw M6 *15mm (D) and washers (G) to attach the mount arms to ● If your TV back is irregular or curved, TV display.
  • Page 9 Installation Step 3. Hang the TV Display on 3. To remove the TV from the wall, pull down both strings on the arms to Wall unlock the clips and lift the TV display from the wall plate with two people at Caution: Make sure the spring clips on least.
  • Page 10: Tilt Adjustment

    Installation 2. Use the metal clip (A) to fix the 3. For anti-theft and safety purpose, you can lock the mounting assembly using a lock locking bar. In this way the mounting pad (not included). arms could be protected from moving or falling down.
  • Page 11: French

    French Bienvenue Nous vous remercions d'avoir acheté le support inclinable et fixe universel pour l'extérieur de Furrion pour les téléviseurs Furrion Aurora de 43 po/49 po/55 po/65 po. Avant d’utiliser votre nouveau produit, veuillez lire attentivement les présentes consignes. Ce manuel d'instructions contient des informations relatives à l'utilisation en toute sécurité, à l'installation et à la présentation du produit.
  • Page 12: Contenu De L'emballage

    Plaque murale Barre de verrouillage Universal Outdoor Fixed Tilt Mount Instruction Manual Model: F2AA002ABBK WARRANTY MANUAL ........ENGLISH (EN) LIVRET DE GARANTIE ........FRANÇAIS (FR) FOLLETO DE LA GARANTÍA ......ESPAÑOL (ES) *Product picture is for reference only.
  • Page 13: Avant L'installation

    Crayon Ruban à mesurer Ruban adhésif Spécifications et caractéristiques ● Chargement maximal : 110 lb (50 kg) ● Convient à tous les téléviseurs Furrion Aurora  : Max VESA 23 ⅝ po x 15 3∕4 po (600 x 400 mm) ● Angle d'inclinaison : 0° (vers le haut)/-12° (vers le bas) ● Distance au mur : 1 7∕16 po (36 mm) ● Verrouillage antivol (le verrou n'est pas fourni.) ●...
  • Page 14: Installation

    Installation Étape 1. Fixation de la plaque 3. Retirez le gabarit en papier. Insérez un ancrage à béton (C) dans chaque trou et murale sur le mur assurez-vous qu'il est au même niveau que la surface du béton. AVERTISSEMENT : Ne percez pas dans les joints de mortier.
  • Page 15 Installation B. Fixation sur un mur à montants en 3. À l'aide d'une mèche de 1/4 po (6 mm), percez 4 trous de fixation d’une bois recouvert de panneaux de gypse profondeur de 3 po (76 mm). Retirez 1. Utilisez un détecteur de montants pour ensuite le gabarit.
  • Page 16 Serrez les vis afin de vous assurer que les bras sont fixés fermement et verticalement sur le téléviseur. *Pour le téléviseur Furrion Aurora , veuillez utiliser la vis M6 * 15 mm (D) et les rondelles (G) fournies pour fixer les bras de fixation au ●...
  • Page 17 Installation Étape 3 : Fixation du téléviseur 3. Pour retirer le téléviseur du mur, tirez sur les deux ressorts des bras pour au mur déverrouiller les attaches et soulever l'écran du téléviseur de la plaque Avertissement Assurez-vous que les  : murale à l'aide d'au moins deux attaches à...
  • Page 18: Réglage De L'inclinaison

    Installation 2. Utilisez l’attache métallique (A) pour 3. Pour des raisons d'antivol et de sécurité, vous pouvez verrouiller l'ensemble de fixer la barre de verrouillage. De fixation à l'aide d'un verrou (non inclus). cette façon, les bras de fixation sont protégés contre les mouvements et les chutes.
  • Page 19: Español

    Gracias por comprar el soporte universal de inclinación fija para exteriores Furrion para televisores Furrion Aurora™ de 43" / 49" / 55" / 65". Antes de usar su nuevo producto, lea atentamente estas instrucciones. Este manual de instrucciones contiene información relativa a la instalación y el uso seguro del producto.
  • Page 20: Contenido

    Placa de amurado Barra de bloqueo Universal Outdoor Fixed Tilt Mount Instruction Manual Model: F2AA002ABBK WARRANTY MANUAL ........ENGLISH (EN) LIVRET DE GARANTIE ........FRANÇAIS (FR) FOLLETO DE LA GARANTÍA ......ESPAÑOL (ES) *Product picture is for reference only.
  • Page 21: Antes De Instalar

    Especificaciones y características ● Carga máxima: 110 lbs (50 kg) ● Compatible con todas las TV Furrion Aurora™: Máximo VESA 23 ⅝" x 15 3∕4" (600 x 400 mm) ● Ángulo de inclinación: 0° (hacia arriba)/-12°(hacia abajo) ● Distancia a la pared: 1 7∕16" (36 mm) ●...
  • Page 22: Instalación

    Instalación Paso 1: Amurar la placa de 3. Retire la plantilla de papel. Inserte un taquete para hormigón (C) en cada amurado a la pared orificio y asegúrese de que quede rasante con la superficie de hormigón. ADVERTENCIA: No taladre en juntas de mortero.
  • Page 23 Instalación B. Amurado contra una pared de 3. Use una broca de 1/4" (6 mm) para taladrar 4 orificios de montaje con una montantes de madera cubierta con profundidad de 3" (76 mm). Luego retire la placas de yeso plantilla de papel. 1. Use el localizador de montantes para encontrar dos montantes adyacentes.
  • Page 24 Apriete los tornillos para asegurarse de de que los brazos queden fijados de forma firme y vertical a la TV. *Para una TV Furrion Aurora™, por favor use los tornillos M6 *15 mm (D) y las arandelas (G) provistos para fijar los brazos ●...
  • Page 25 Instalación Paso 3: Colgar la TV contra la 3. Para quitar la TV de la pared, tire hacia abajo de ambos resortes en los brazos pared para desbloquear las pinzas y levante la TV de la placa de montaje, con al menos Precaución: Asegúrese de que las pinzas dos personas.
  • Page 26: Ajuste De Inclinación

    Instalación 2. Use el clip metálico (A) para fijar la barra 3. Para evitar robos y por motivos de de bloqueo. De esta forma evitará que los seguridad, puede usar un candado brazos de montaje se muevan o caigan. (no incluido) para trancar la unidad de montaje.
  • Page 27 ® et enregistrées aux Etats-Unis et ailleurs. ©2007-2019 Furrion Ltd. Furrion® y el logotipo de Furrion y son marcas comerciales con licencia de uso de Furrion Ltd. y están registradas en los Estados Unidos y en otros países. FURRION.COM IM-FAV00070...
