Segway InfoKey Installation Instructions Manual page 9

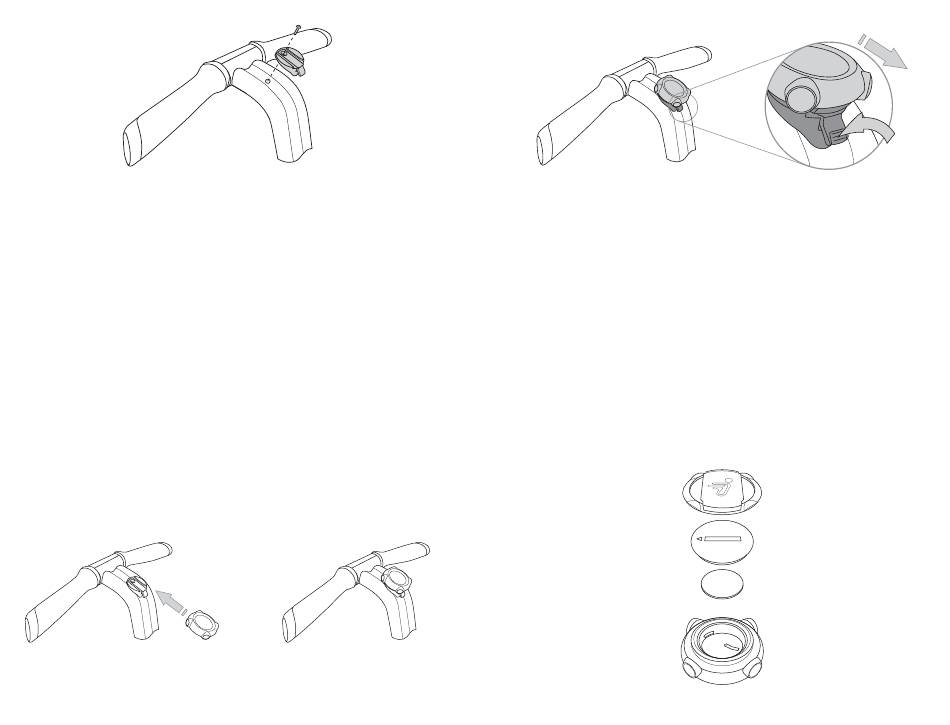

Abbildung 1. InfoKey-Sockel aus- oder einbauen
Aus- und Einbau der Adapterringe
Einbau des InfoKey-Adapterrings: Drehen Sie den Ring auf die Unterseite des
InfoKey auf.
Ausbau des InfoKey-Adapterrings: Drehen Sie den Ring einfach von der Unterseite
des InfoKey ab.
An- und Abdocken des InfoKey
1. Andocken des InfoKey: Stellen Sie sicher, dass der InfoKey-Sockeladapter
installiert ist. Siehe dazu den Abschnitt „Aus- und Einbau des InfoKey-Sockels"
dieses Dokuments.
2. Schieben Sie den InfoKey von unten nach oben in den InfoKey-Sockel ein.
Siehe Abbildung 2.
3. Abdocken des InfoKey: Drücken Sie die Arretierung an der Unterseite des
InfoKey-Sockels.
4. Schieben Sie den InfoKey aus dem InfoKey-Sockel heraus. Siehe Abbildung 3.
Abbildung 2. Den InfoKey andocken
16
Abbildung 3. Den InfoKey abdocken
Austauschen oder Wiedereinsetzen der InfoKey-Batterie
1. Nehmen Sie den InfoKey aus dem Sockel und schrauben Sie den
InfoKey-Sockeladapter ab. Weitere Informationen dazu fi nden Sie im Abschnitt
„An- und Abdocken des InfoKey" in diesem Dokument.
2. Schrauben Sie mit einer Münze oder einem Flachschraubenzieher die
rückwärtige Abdeckung des InfoKey ab und entnehmen Sie die InfoKey-Batterie.
Siehe Abbildung 4.
3. Wenn Sie eine neue Batterie einsetzen wollen, stellen Sie sicher, dass es sich
um eine Knopfzelle vom Typ CR2430 handelt. CR2430-Ersatzknopfzellen sind in
Elektro- und Elektronikgeschäften erhältlich.
4. Setzen Sie die InfoKey-Batterie mit der positiven Seite (+) nach oben ein.
5. Befestigen Sie die rückseitige Abdeckung des InfoKey wieder mit einer Münze
oder einem Flachschraubenzieher. Drehen Sie den InfoKey-Adapterring wieder
auf die Rückseite des InfoKey auf.
Abbildung 4. Die InfoKey-Batterie ersetzen oder wieder einsetzen
2
1
CR2430
+
17
