Montageanleitung
Radialventilatoren für Riemenantrieb
mit Rillenkugellager, Pendelkugellager oder Pendelrollenlager
(Original)
Mounting Instructions

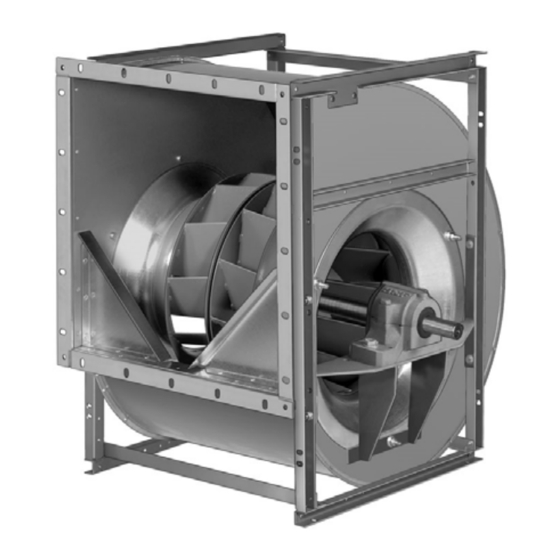

Belt Driven Centrifugal Fans
with deep groove ball bearing, self-aligning bearing or swivel-joint
roller bearing
(Translation of the Original)
MA-CFB_BEARING 4.4 – 02/2020
RZR
VZR
TZR
RER
DE
EN
Advertisement
Related Manuals for Nicotra RZR Series
Summary of Contents for Nicotra RZR Series
- Page 1 Montageanleitung Radialventilatoren für Riemenantrieb mit Rillenkugellager, Pendelkugellager oder Pendelrollenlager (Original) Mounting Instructions Belt Driven Centrifugal Fans with deep groove ball bearing, self-aligning bearing or swivel-joint roller bearing (Translation of the Original) MA-CFB_BEARING 4.4 – 02/2020...
- Page 2 Montageanleitung RZR 11-0200/-1000 RZR 11-0200/-0710 IWN Rillenkugellager RZR 12-0200/-0710 RZR 12-0200/-0710 IWN a) mit Profilstrebenaufhängung TZR B1-0160/-0710 RZR 19-0200/-0355 (IWN) b) mit Rohrstrebenaufhängung TZR B2-0160/-0710 VZR 71-0200/-0560 Die beidseitig abgedichteten, gefetteten Rillenkugellager sind für eine nominelle Lebensdauer (L nach DIN ISO 281-1) von 20.000 bzw.
- Page 3 Montageanleitung Pendellager RZR 15-0400/-1000 RZR 19-0400/-1000 mit Gussgehäuse und Rohrstrebenaufhängung TZR B5-0400/-1000 (Seite 1 von 2) Die eingebauten Pendellager, befestigt mittels Spannhülse, sind für eine nominelle Lebensdauer (L nach DIN ISO 281-1) von 20.000 bzw. 40.000 Betriebsstunden ausgelegt. Die Wartung erfolgt gemäß der Betriebsanleitung RZR / RER, Kapitel Instandhaltung / Wartung.
- Page 4 Montageanleitung Pendellager RZR 15-0400/-1000 RZR 19-0400/-1000 mit Gussgehäuse und Rohrstrebenaufhängung TZR B5-0400/-1000 (Seite 2 von 2) Lager-Montage Die Montage der Lager erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist auf absolute Sauberkeit der Komponenten zu achten. - Überdeckung von Einlassring und Laufrad vermitteln - Neufettung der Lager siehe nachfolgender Abschnitt 1.
- Page 5 Montageanleitung Pendellager RZR 13-0400/-1600 (IWN) RER 13-0200/-1600 (IWN) mit Spannhülse und Steh-Gussgehäuse RER 17-0200/-1000 (IWN) (Seite 1 von 3) Die eingebauten Pendellager mit Spannhülse sind für eine nominelle Lebensdauer (L nach DIN ISO 281-1) von 20.000 bzw. 40.000 Betriebsstunden ausgelegt. Die Wartung erfolgt gemäß der Betriebsanleitung RZR / RER, Kapitel Instandhaltung / Wartung.
- Page 6 Montageanleitung Pendellager RZR 13-0400/-1600 (IWN) RER 13-0200/-1600 (IWN) mit Spannhülse und Steh-Gussgehäuse RER 17-0200/-1000 (IWN) (Seite 2 von 3) Tabelle 2 (nur für RZR) Lagerluft FAG- Lager C3 vor SKF- SNR- 1. Schritt: 2. Schritt: Einbau Lager Lager Anzugmoment Winkel [µm] mit Standard- Anzug-...
- Page 7 Montageanleitung Pendellager RZR 13-0400/-1600 (IWN) RER 13-0200/-1600 (IWN) mit Spannhülse und Steh-Gussgehäuse RER 17-0200/-1000 (IWN) (Seite 3 von 3) Tabelle 3 (nur für RER) Lagerluft FAG- Lager C3 vor SKF- SNR- 1. Schritt: 2. Schritt: Einbau Lager Lager Anzugmoment Winkel [µm] mit Standard- Anzug-...
- Page 8 4. Excenter-Spannring (2) auf die Welle schieben und mit dem Lager in Drehrichtung des Laufrades mit leichtem Prellschlag verspannen, Stiftschraube (1) anziehen. Die Aushärtung des Klebers ist temperaturabhängig sie beträgt bei +20°C ca. 24h. Nicotra Gebhardt GmbH Gebhardtstraße 19-25 74638 Waldenburg, Germany...
-
Page 9: Mounting Instructions
Mounting Instructions Belt Driven Centrifugal Fans with deep groove ball bearing, self-aligning bearing or swivel-joint roller bearing (Translation of the Original) MA-CFB_BEARING 4.4 – 02/2020... - Page 10 Mounting Instructions RZR 11-0200/-1000 RZR 11-0200/-0710 IWN Deep groove ball bearing RZR 12-0200/-0710 RZR 12-0200/-0710 IWN a) with profile strut support TZR B1-0160/-0710 RZR 19-0200/-0355 (IWN) b) with tubular strut support TZR B2-0160/-0710 VZR 71-0200/-0560 The greased deep groove ball bearings sealed on both sides are designed for a nominal service life (L according to DIN ISO 281-1) of 20,000 respectively 40,000 operating hours.
- Page 11 Mounting Instructions Self-aligning bearing RZR 15-0400/-1000 (IWN) RZR 19-0400/-1000 (IWN) with cast housing and tubular strut support TZR B5-0400/-1000 (IWN) (Page 1 of 2) The built-in self-aligning bearings with clamping sleeve are designed for a nominal service life (L according to DIN ISO 281- 1) of 20,000 respectively 40,000 operating hours.
- Page 12 Mounting Instructions Self-aligning bearing RZR 15-0400/-1000 (IWN) RZR 19-0400/-1000 (IWN) with cast housing and tubular strut support TZR B5-0400/-1000 (IWN) (Page 2 of 2) Mounting the bearing The bearings are accordingly mounted in the reverse order, it must be ensured that the components are absolutely clean. - Centre the covering of the inlet ring and running wheel - For re-greasing the bearings see following section 1.
- Page 13 Mounting Instructions Self-aligning bearing RZR 13-0400/-1600 (IWN) RER 13-0200/-1600 (IWN) with clamping sleeve and cast housing RER 17-0200/-1000 (IWN) (Page 1 of 3) The built-in self-aligning bearings with clamping sleeve are designed for a nominal service life (L according to DIN ISO 281- 1) of 20,000 respectively 40,000 operating hours.
- Page 14 Mounting Instructions Self-aligning bearing RZR 13-0400/-1600 (IWN) RER 13-0200/-1600 (IWN) with clamping sleeve and cast housing RER 17-0200/-1000 (IWN) (Page 2 of 3) Table 2 (only for RZR) Bearing FAG bearing clearance SKF- SNR- Step 1: Step 2: C3 before bearing bearing Tightening torque...
- Page 15 Mounting Instructions Self-aligning bearing RZR 13-0400/-1600 (IWN) RER 13-0200/-1600 (IWN) with clamping sleeve and cast housing RER 17-0200/-1000 (IWN) (Page 3 of 3) Table 3 (only for RER) Bearing FAG- Bearing clearance SKF- SNR- Step 1: Step 2: C3 Before Bearing Bearing Tightening torque...
- Page 16 4. Push the eccentric clamping ring (2) on the shaft and tighten it with the bearing in the direction of rotation of the running wheel with a light jarring blow, tighten the locking screw (1). The hardening time of the adhesive depends on the temperature, it takes approx. 24 h at +20°C. Nicotra Gebhardt GmbH Gebhardtstrasse 19-25 74638 Waldenburg, Germany...
