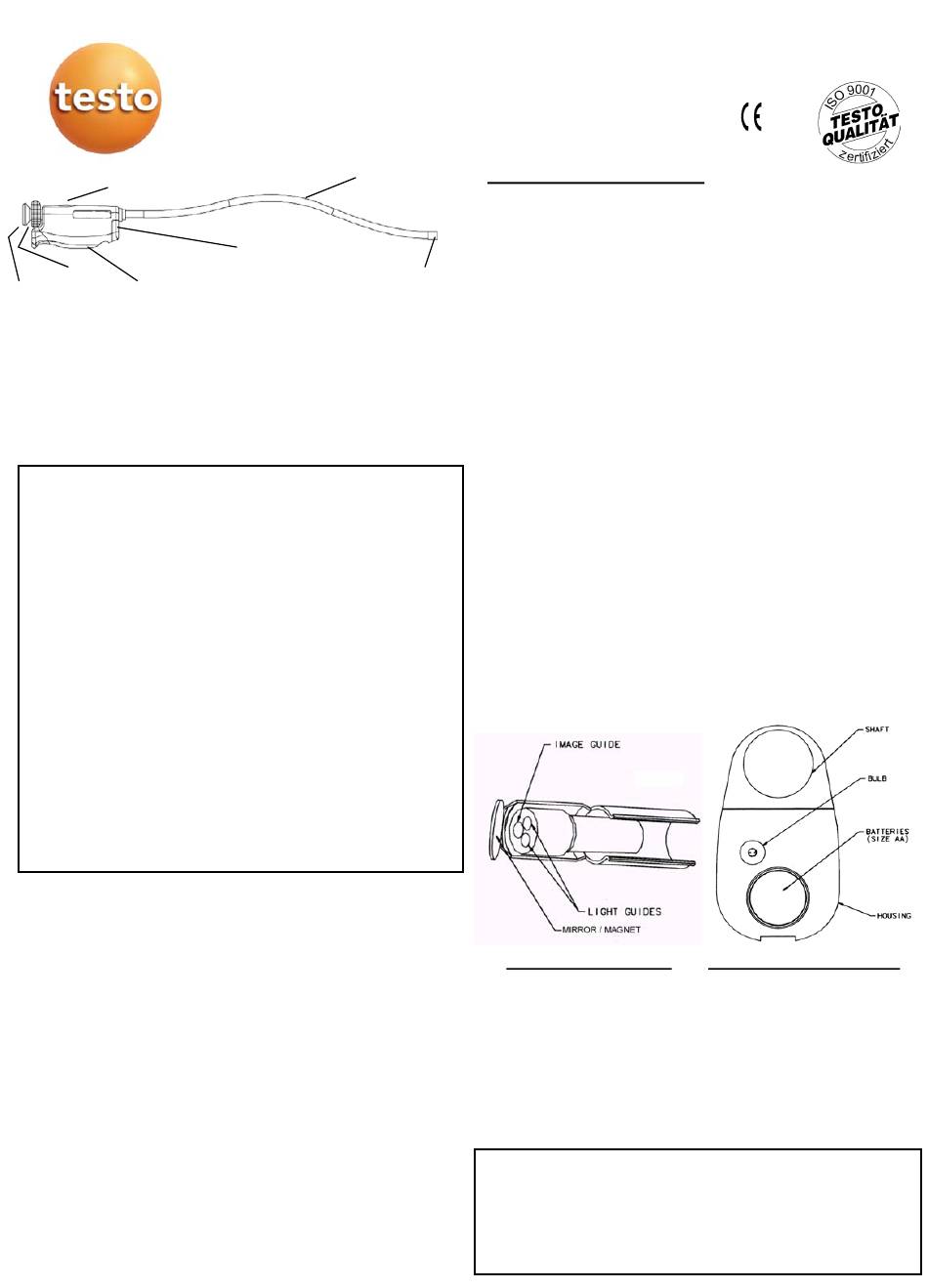

TESTO 318 Series Instruction Manual

Beleuchtungsschalter
Fokussierring
Okular Komfortgriff
testo 318-2 457mm/18" (10mm/0.4" Spitze)
testo 318-2S 457 mm/18" (5.8 mm/0.23" Spitze)
testo 318-1 914 mm/36" (10 mm/0.4" Spitze)
testo 318-1S 914 mm/36" (5.8 mm/0.23" Spitze) 0632.3181
testo 318-6* 1.8 m/72" (10mm/0.4" Spitze)
Lieferumfang: Tragetasche, Halogenlampe, Batterien und
Bedienungsanleitung.
*Ersatzlampe und Spiegel werden mitgeliefert.
Bitte vor Gebrauch lesen
• Nie auf oder in der Nähe spannungsführender Teile
verwenden
• Nie in explosiven Umgebungen verwenden
• Nicht für medizinische oder veterinärische Zwecke
geeignet
• Rohr nicht knicken
• Garantieverlust bei Knicken des Rohres
• Griff niemals öffnen
• Enthält keine Serviceteile
• Garantieverlust bei Öffnung des Griffes
• Griff nicht in Flüssigkeiten eintauchen
• Rohr niemals über längere Zeit Lösungsmitteln
aussetzen
Inbetriebnahme:
1 Okularschärfe einstellen. Zielen Sie dazu auf ein
Objekt im Raum und stellen Sie dieses mit Hilfe des
Fokussierrings scharf.
2 Rohr im zu prüfenden Bereich einsetzen.
3 Beleuctungsschalter drücken falls zur genaueren
Überprüfung Ausleuchtung benötigt wird.
Austausch der Batterie:
Öffnen Sie das Batteriefach am Rohrende des Griffes. Batterien
in gleiche Richtung weisend einsetzen. Batteriefachverschluss
wieder einrasten. Immer neue Batterien verwenden, um beste
Leistung zu gewährleisten. Es ist ein Clip zur Lagerung einer
Ersatzbirne auf der Innenseite des Batteriefachs vorhanden.
Spiegel oder Magnetspitzen-Aufsatz: Halten Sie das Rohr in
der Nähe der Spitze fest. Drücken Sie die offene Seite des Clips
auf das Metall des Rohrs. Dann Clip auf das schwarze Teil des
Rohrs schieben. Der Clip muß fest auf dem Rohr sitzen. Falls
der Clip zu lose ist, einfach entfernen und die Clipfläche mit
einer Zange leicht zusammendrücken, um einen festeren Sitz
zu erreichen.
HINWEIS! Nur für Spiegel: Für eine optimale Sicht mit dem
Spiegel, diesen bitte an der Spiegeloberfläche direkt über der
Bildführung ausrichten und so nah wie möglich an das
Rohrende bringen (siehe Bild rechts). Für beste Bildqualität
Spiegeloberfläche immer sauber halten.
0973.3181/T/wh/PC_pp/06.03
testo 318 Serie
Flexible, wasserdichtes Rohr
Batteriefach (für
Beleuchtung)
Linsenspitze mit
integrierter Beleuchtung
0632.0319
Technische Daten testo 318
Pixelanzahl :
Sichtfeld:
Min. Fokusentfernung :
Betriebs- und Lager-
temperatur:
Durchmesser Rohrspitze:
Lichtquelle:
Gehäuse:
Abmessungen:
0632.3182
(ohne Rohr)
0632.0318
Gewicht : testo 318-1 oder 1S
0563.3186
Batterietyp:
Garantie:
Diese Garantie deckt keine Schäden, die durch Missbrauch,
Unfälle oder Änderungen am Produkt verursacht wurden.
Garantie erlischt bei Öffnung des Griffs durch den Benutzer.
Wichtiger Hinweis:
Obwohl das Rohr mit Tausenden von Fasern gefüllt ist, kann
es ohne Schäden wiederholt bis zu einem Radius von 203
mm (8") gebogen werden.
Ersatzteile/Zubehör
Ersatz-Halogenleuchte
Aufsetzbarer 45°-Spiegel (0.4" ∅)
Aufsetzbare Magnetspitze
Aufsetzbarer 45°-Spiegel (0.23" ∅)
Aufsetzbare Magnetspitze (0.23" ∅)
Bildführung
Spiegel/Magnet
Spiegel-/Magnetaufsatz
Halogen Lamp Replacement: Batteriefach am Rohrende des
Griffs öffnen. Unterteil der Lampe wird über den Batterien
sichtbar (suchen Sie nach einer kleinen Metallplatte).
Lampenende fassen und herausziehen (zum einfacheren Lösen
ein dünnes Messer o.ä. verwenden). Neue Birne - mit dem
Glasende voraus - in die Öffnung einführen. Funktioniert die neue
Birne bei Betätigung des Schalters nicht, biegen Sie den der
Lampe gegenüberliegenden Metallstreifen (an der
Batteriefachtür) vorsichtig heraus, um einen besseren Kontakt zu
gewährleisten.
Vor dem Einsatz an einer unzugänglichen Stelle muß der
Spiegel/Magnet stets fest an das Rohrende angebracht sein.
KEINE aggressiven Reinigungsmittel oder rauhe Tücher auf der
Spiegeloberfläche verwenden. Kratzer vermindern die Bildqualität.
Lampe kann nach längerer Benutzung HEISS sein.
Die Lampe ist ZERBRECHLICH! Bitte vorsichtig handhaben.
NICHT fallen lassen!
Bedienungsanleitung
Endoskop
Messgerät konform zu
EN 50 081-1 + EN 50 082-1
Halogenleuchte (600 fc, 3220 K)
Ca. 318g (11 oz)
testo 318-2 oder 2S Ca. 227 g (8 oz)
testo 318-6 Ca. 500 g (18 oz)
(ohne Batterien)
Lichtführung
Halogenlampen-Austausch
6,000
40 °
19 mm (¾ inch )
-23 bis + 49°C
-10 to + 120°F
Siehe links
ABS (schwarz)
152 x 36 x 62 mm
6.0 x 1.4 x 2.43 "
2 AA
2 Jahre
0213.0017
0554.1320
0554.1321
0554.1325
0554.1324
Rohr
Birne
Batterien
(AA)
Gehäuse
