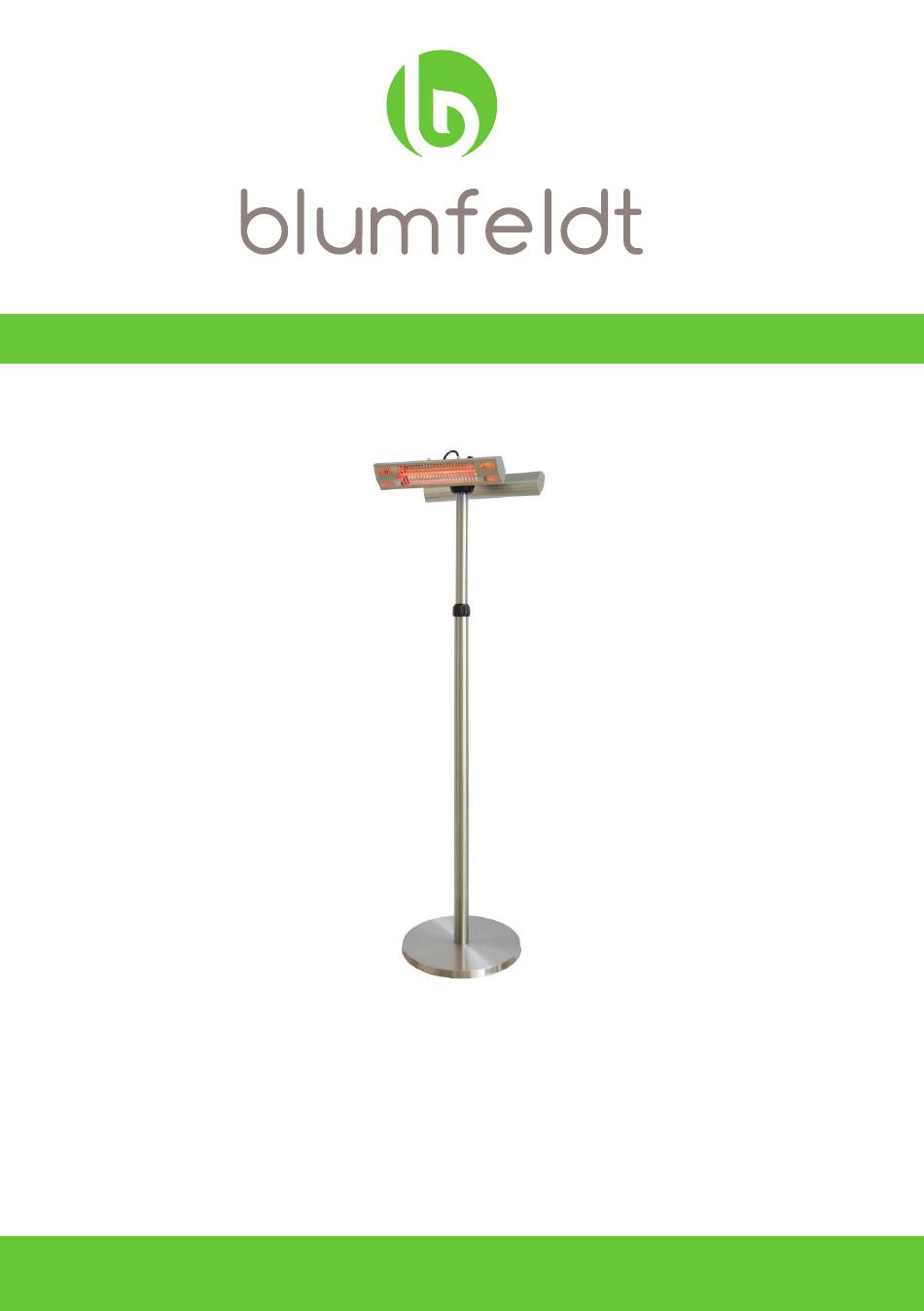

- Page 1 Terassen-Heizstrahler 10031446...
-
Page 2: Table Of Contents
Entsorgung ....... . 8 Konformitätserklärung ......8 Technische Daten Artikelnummer 10031446 Stromversorgung 220-240 V~, 50 Hz Leistung max. -
Page 3: Sicherheitshinweise
Sicherheitshinweise • Verwenden Sie den Heizstrahler auf einem festen ebenen Untergrund, wo alle Füße Kontakt mit dem Boden haben. (Wenn der Heizstrahler umfällt, wird der Schutzschal- ter der automatischen Abschaltung ausgelöst.) • Das Gerät muss im Freien bzw. in einem offenen Bereich montiert werden, in einer guten Entfernung zu Hindernissen wie Zweige und andere Gegenständen, auf die sich die Hitze auswirkt wie Möbel, Gardinen und andere brennbare Gegenstände (min. - Page 4 aufsichtigt werden. • Die Montage in der Nähe eines Schwimmbeckens ist nicht sicher. • Das Heizgerät ist nur für den Hausgebrauch bestimmt. Die Verbindung auf einer Bau- stelle, einem Gewächshaus, einem Stall ist nicht sicher. • Der Heizkopf des Gerätes wird während des Betriebes heiß. Ziehen Sie den Netzste- cker und lassen Sie den Heizstrahler abkühlen.
-
Page 5: Montage
Montage Schritt 1 Schritt 2 Führen Sie das Kabel durch den Fuß Die untere Stange mit dem Fuß ver- und die Stangen. schrauben. untere Stange Kabel Fuß Fuß Schritt 3 Schritt 4 Die mittlere Stange auf die untere Die obere Stange auf die mittlere Stan- Stange schrauben. - Page 6 Schritt 5 Schritt 6 Drücken Sie den Kopf des Heizstrahlers auf Das Netzkabel unter dem Standfuß mit auf das obere Rohr und schrauben Sie den 4 Schrauben (M4) befestigen. Kopf mit 2 Schrauben (M4x8) fest.
-
Page 7: Bedienung
Bedienung Das Netzkabel an die Stromversorgung (mind. 13 A) anschließen, die in einem sicheren, trockenen Bereich liegt. Betreiben Sie den Standheizer nur in der aufrechten Lage. Betätigen Sie den Ein-/Aus-Schalter am Gerät. Bedienung am Gerät Stellen Sie am Berührungsschalter eine der drei Heizstufen ein. Mit jedem Knopfdruck erhöht sich die Stufe. -
Page 8: Pflege Und Wartung
Pflege und Wartung • Nachdem der Netzstecker gezogen ist, reinigen Sie den Heizstrahler mit einem feuch- ten Tuch. Sie dürfen ein mildes Reinigungsmittel verwenden. Benutzen Sie kein ätzen- den Reiniger oder Lösungsmittel. Tauchen Sie das Gerät nicht in Wasser. • Jegliche Wartung oder Reparaturen einschließlich des Austauschs der Halogenröhren muss von einem qualifizierten Elektriker vorgenommen werden. - Page 9 Patio Heater 10031446...
-
Page 10: Contents
Declaration of Conformity ......16 Technical Data Item number 10031446 Power supply 220-240 V~, 50 Hz Max. -
Page 11: Safety Instructions
Safety Instructions • Only use the halogen heater on a firm solid horizontal area where all the feet on the base are in contact with the floor. (Should the heater be tilted or fall over the auto cut off switch will activate). •... - Page 12 • The head of the unit is at high temperature during operation. Unplug the unit and wait till it cools before cleaning. • Do not use this unit in place where causticity or volatile air exists, i.e. dust, steam, gas, etc. •...
-
Page 13: Assembly
Assembly Step 1 Step 2 Feed the Power Cord through the Connect the bottom tube with base by base and tubes. screwing them together. middle tube cable base base Step 3 Step 4 Connect the middle tube with bot- Connect the top tube with middle tube tom tube by screwing them to- by screwing them together. - Page 14 Step 5 Step 6 Push the Heater Head onto the top tube and Fix the power cord on the base by us- fix in position using the 4x8-mm screws. ing four M4 nuts.
-
Page 15: Operation
Operation • Plug the Patio Heater into a grounded 220V-240 V, 50-60 Hz power outlet • Only operate the heater when it is in the upright position. • Press on the On/Off switch to activate the heater. Touch Switch Set one of the three heating modes via the touch switch. Mode 1 (left heater) 1500 W Mode 2 (right heater) -
Page 16: Care And Maintenance
Care and Maintenance • When disconnected from the electrical supply, clean the outside of the patio heater with a damp cloth. Never use corrosive or solvent cleaners or immerse in water. • Any maintenance or repairs including replacing the halogen tube should only be car- ried out by a qualified electrician or by a recommended service centre.
