Ravaglioli G7645 Series Instruction Manual page 145

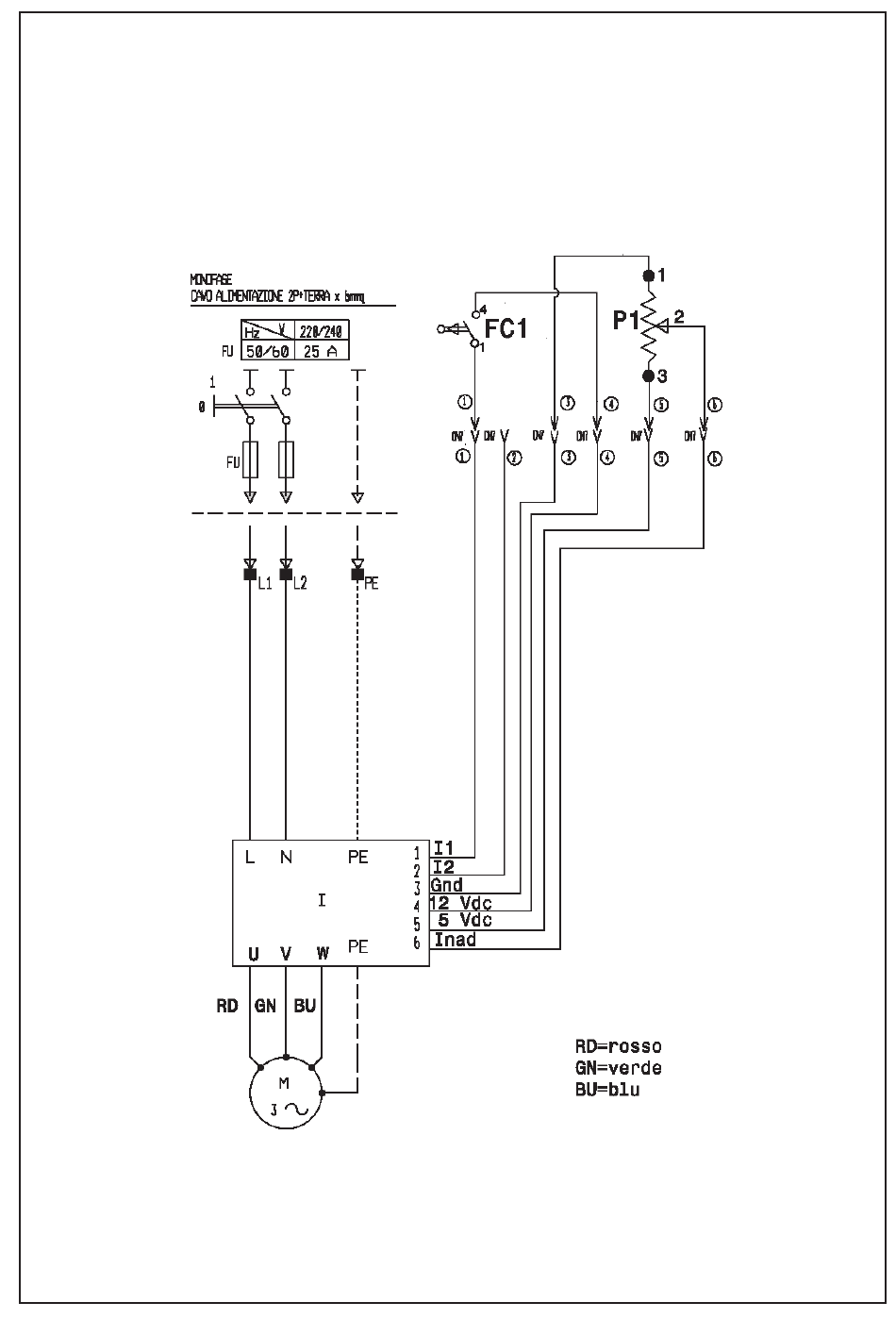

SCHEMA ELETTRICO SINGOLA VELOCITÀ 1 Ph (INVEMOTOR)
1 PHASE SINGLE SPEED MOTOR WIRING DIAGRAM
Installazione a carico del cliente
Installation to be made by the user
L'installation doit etre faite per le client
Die Installation geht zu Lasten des Kunden
La instalación corre a cargo del cliente
Fig.23
Cavo d'alimentazione
Supply cable
Cable d'alimentation
Versorgungskabel
Cable de alimentación
7300-M009-0_R
2P + GND x 2,5 mm
2
2P + GND x 2,5 mm
2
2P + GND x 2,5 mm 2
2P + GND x 2,5 mm
2
2P + GND x 2,5 mm
2
13
