Ravaglioli G7645 Series Instruction Manual page 144

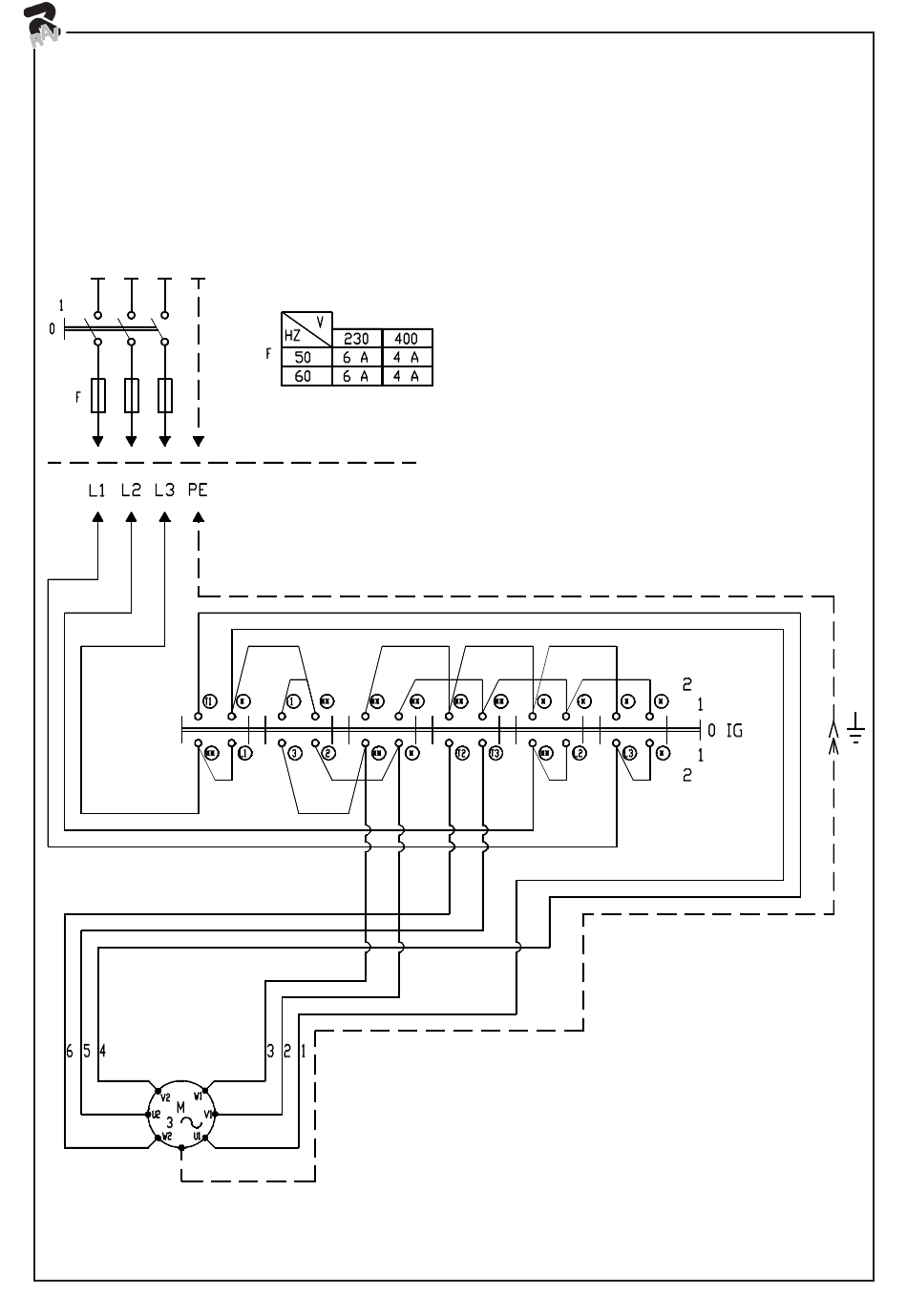

3 PHASE DOUBLE SPEED MOTOR WIRING DIAGRAM
Installazione a carico del cliente
Installation to be made by the user
L'installation doit etre faite per le client
Die Installation geht zu Lasten des Kunden
La instalación corre a cargo del cliente
Fig.22
12
SCHEMA ELETTRICO DOPPIA VELOCITÀ 3 Ph
Cavo d'alimentazione
Supply cable
Cable d'alimentation
Versorgungskabel
Cable de alimentación
7300-M009-0_R
3P + GND x 1,5 mm
2
3P + GND x 1,5 mm
2
3P + GND x 1,5 mm
2
3P + GND x 1,5 mm 2
3P + GND x 1,5 mm
2
