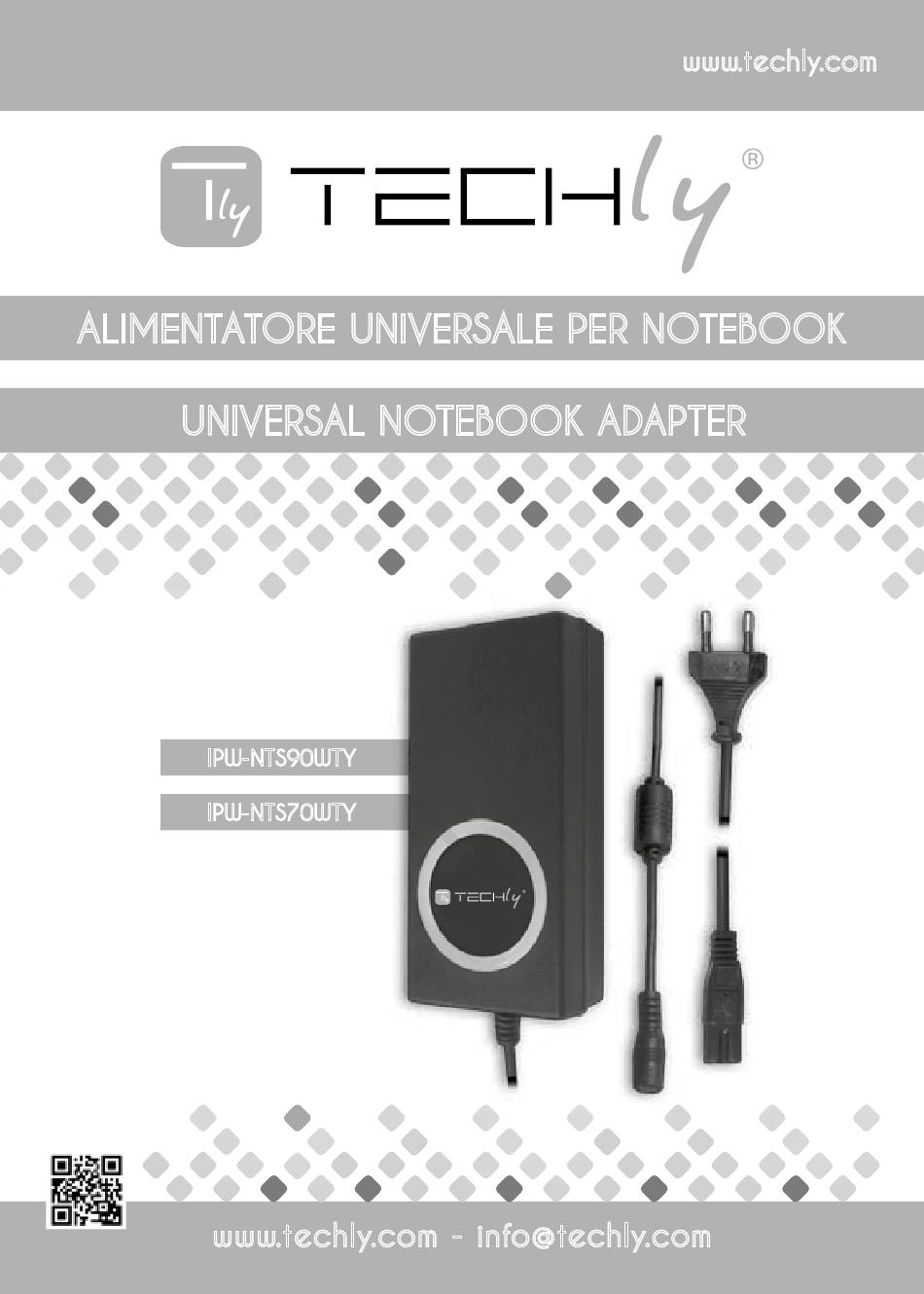

- Page 1 ALIMENTATORE UNIVERSALE PER NOTEBOOK UNIVERSAL NOTEBOOK ADAPTER IPW-NTS90WTY IPW-NTS70WTY Manuale d’istruzione User’s manual www.techly.com - info@techly.com...
- Page 2 Tenere sempre la presente guida a disposizione per consultazioni future. 1. DESCRIZIONE PRODOTTO Grazie per aver scelto questo alimentatore universale per notebook Techly. Questo alimentatore offre prestazioni e caratteristiche superiori, come di seguito indicato: • 12 punte intercambiabili • Selezione automatica del voltaggio • Voltaggio in ingresso e corrente: AC 100-240V /1,8A (max)
- Page 3 ALIMENTATORE UNIVERSALE PER NOTEBOOK ATTENZIONE! • Solo elettricisti qualificati possono montare e smontare l'alloggiamento del prodotto. Presente rischio di scosse elettriche e corto circuito! • Questo prodotto non è un giocattolo e non deve essere lasciato alla portata dei bambini in quanto contiene piccole parti che potrebbero venire inalate o ingerite! • Si consiglia di installare o stoccare il prodotto e gli accessori in modo che non arrechino danni a cose o persone, come per esempio in posizioni che possano far inciampare o cadere.
- Page 4 ALIMENTATORE UNIVERSALE PER NOTEBOOK 4. CONTENUTO DELLA CONFEZIONE • 1 alimentatore universale per notebook • 12 punte intercambiabili • 1 guida rapida all’installazione • 1 cavo di alimentazione 5. REQUISITI DI SISTEMA Notebook o netbook con presa elettrica. 6. INSTALLAZIONE • Selezionare la punta corretta da montare sull’alimentatore a seconda del vostro notebook • Connettere il cavo di ricarica con la punta corretta al Vostro notebook (visionare la tabella sotto riportata per individuare la punta indicata per il vostro dispositivo) • Assicurarsi di aver effettuato il collegamento in modo corretto • Alla fine collegare l’alimentatore alla presa di corrente. VOLTAGGIO RIFERIMENTO MISURE COMPATIBILITÀ 18,5 V 4.8 x 1.7 mm 19 V 5.5 x 1.7 mm DELL, ACER ACER, COMPAQ, LENOVO, HP, 19 V 5.5 x 2.5 mm GATEWAY, FUJISTU, TOSHIBA, IBM, ADVENT...
- Page 5 • 12 interchangeable tips • Automatic voltage selector • Input voltage and current: AC 100-240V /1,8A (max) • Output voltage and current: DC 15-19,5V /4,6-6A: 15V / 6A; 16V / 5,6A; 18,5V / 4,8A; 19V / 4,7A; 19,5V /4,6A (IPW-NTS90WTY) DC 15-20V /4,7-3,5: 15V / 4,7A; 16V / 4,4A; 18V / 3,9A; 18,5V / 3,8A; 19V /3,7A; 19,5 / 3,6A; 20V / 3,5A (IPW-NTS70WTY) • Protection against overload, short circuit and overvoltage • Output power: 90W (IPW-NTS90WTY) / 70W (IPW-MTS70WTY) • With an additional USB 1A port for charging device • Operating temperature: 0°C – 40°C • Storage temperature: -20°C – 40°C 2. FUNCTION Your product is an universal and safe power supply for Notebooks, Netbooks, LC Displays, etc. It comes with 12 interchangeable plugs for lots of models such as HP, Dell, Acer, Compaq, Lenovo, Fujitsu, Toshiba, Asus, IBM, Samsung, Sony, Delta, Liteon,….and with security function as overload protection, short circuit and overvoltage protection.
- Page 6 UNIVERSAL NOTEBOOK ADAPTER ATTENTION! • Only skilled electricians may assemble and disassemble the housing of the product. There is a risk of electric shock and short circuit! • Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and injured when used inappropriately! • Please install and store the product and its accessories in a way persons cannot be injured, or objects not be damaged for example by dropping or stumbling.
- Page 7 UNIVERSAL NOTEBOOK ADAPTER 4. PACkAgE CONTENTS • 1 notebook power adapter • 12 interchangeable tips • 1 quick installation guide • 1 power cord 5. SySTEM REQUIREMENTS Notebook or netbook with electrical outlet. 6. INSTALLATION • Select the correct pin in function of your notebook • Connect the charger cable with the correct pin into your Notebook (Please refer to below table below to find the correct tip indicated for your device) • Make sure you are connected properly • Finally connect the power adapter to domestic power outlet. VOLTAGE LABEL MEASURES COMPATIBILITY 18,5 V 4.8 x 1.7 mm 19 V 5.5 x 1.7 mm DELL, ACER ACER, COMPAQ, LENOVO, HP, 19 V 5.5 x 2.5 mm GATEWAY, FUJISTU, TOSHIBA, IBM, ADVENT 5.5 x 3.0 mm 19 V SAMSUNG (with 1.4 mm Pin)
- Page 8 Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura Con il marchio CE, Techly garantisce che il prodotto è conforme alle ® norme e direttive europee richieste This product is marked with this symbol. It means that used electrical...
