RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
44

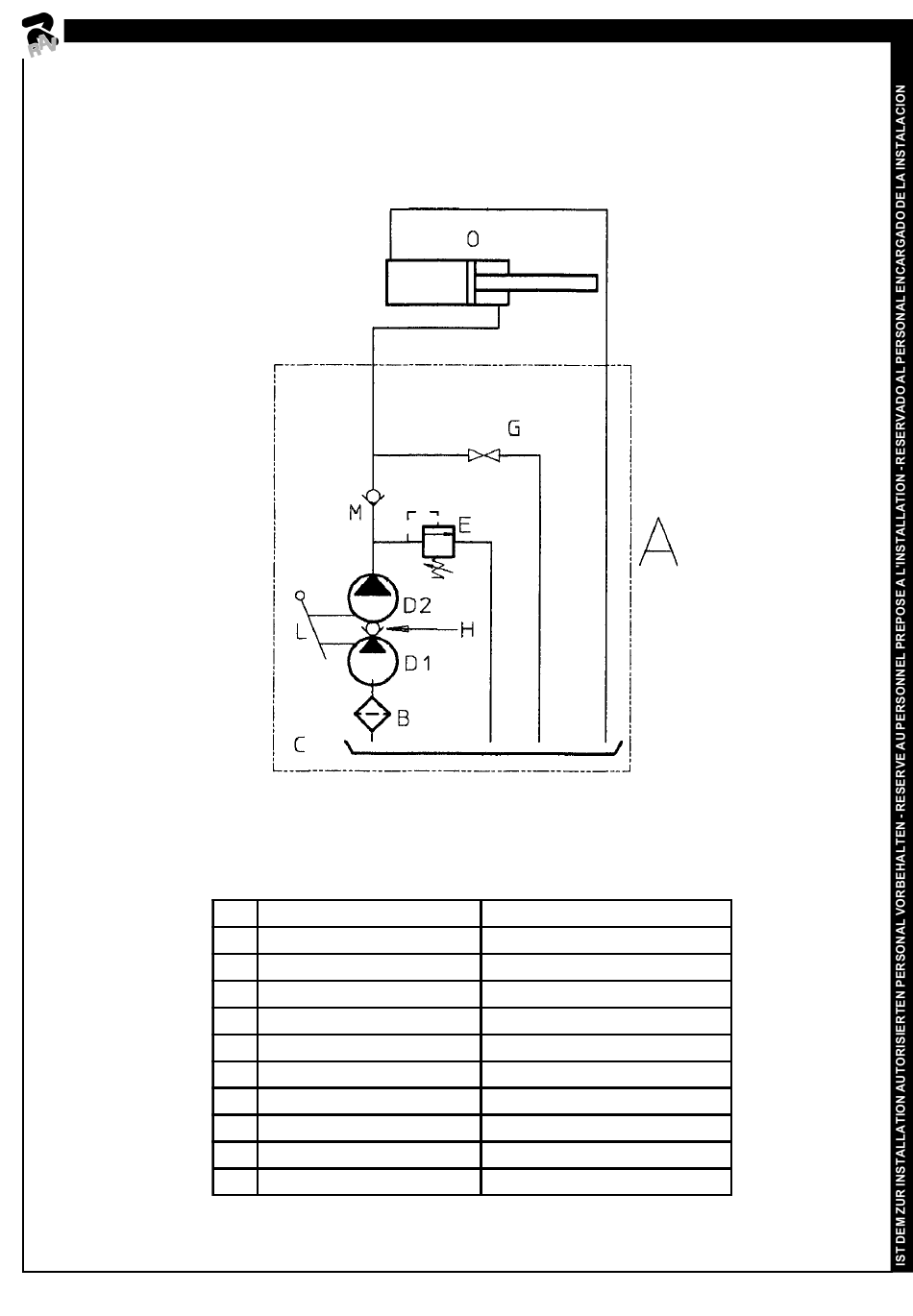

SCHEMA IMPIANTO IDRAULICO
HYDRAULIC SYSTEM DIAGRAM
A Insieme pompa
B Filtro
C Serbatoio
D1 Pompante ∅16
D2 Pompante ∅20
E Valvola di taratura (250bar)
G Rubinetto
H Valvola di non ritorno
L Leva
Valvola di non ritorno
M
Pistone
O
Pump assembly
Filter
Sump
Pumping element Ø16
Pumping element Ø20
Setting valve (250bar)
Stopcock
Check valve
Lever
Check valve
Piston
0434-M001-0 J30
