IT

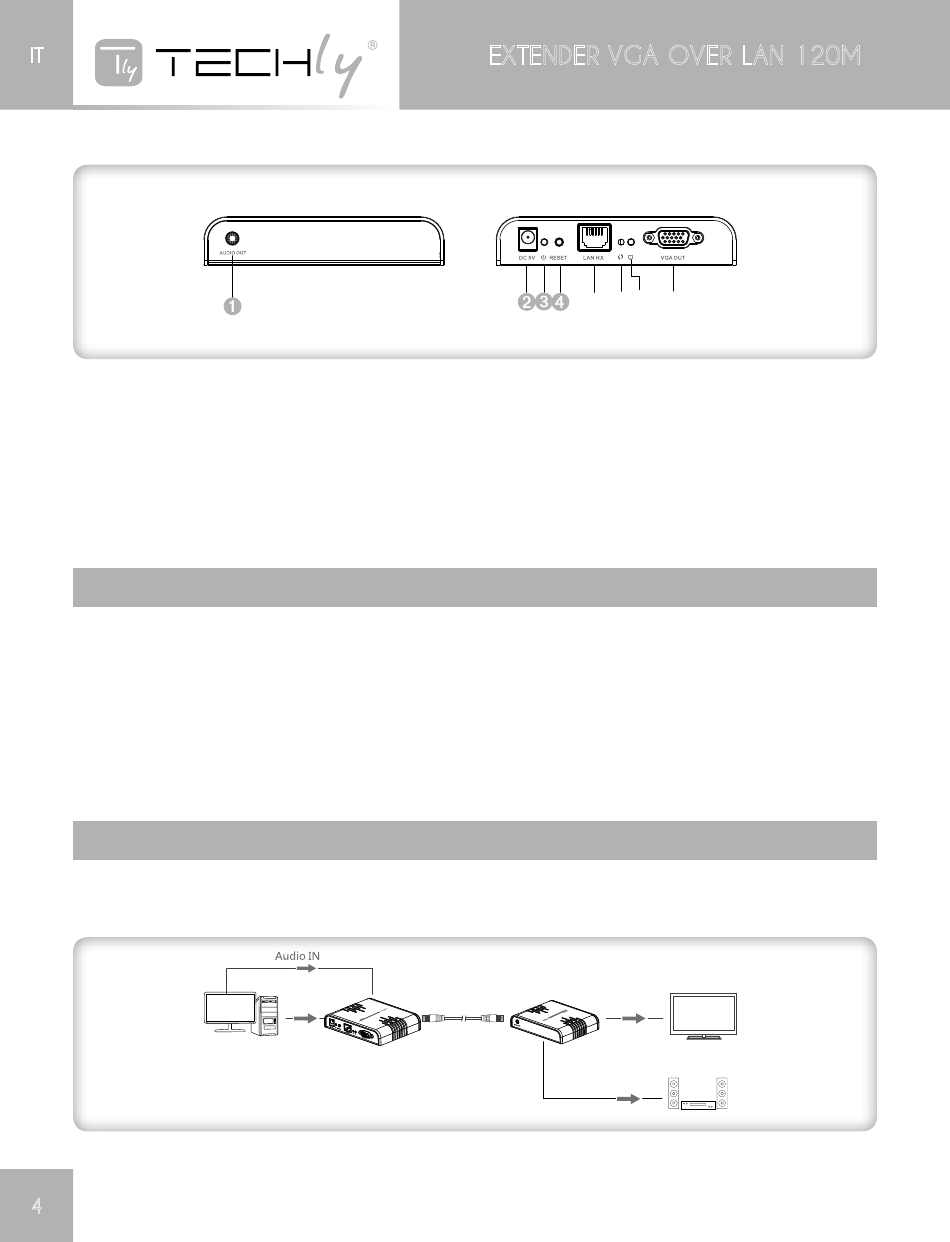

VGA EXTENDER RX (Recevitore)
Uscita audio
➊
Ingresso alimentazione (DC5V)
➋
Spia alimentazione
➌
Tasto reset
➍
Ingresso segnale LAN (RJ45)
➎
Spia trasmissione dati
➏
Spia connessione
➐
Uscita segnale VGA
➑
PrOCEdUrE PEr L'InStALLAZIOnE
Come preparare un cavo di rete Cat6
Seguire lo standard EIA-568B:
1-Arancio/bianco
4-Blu
7-Marrone/bianco
COnnESSIOnI
Connessione punto-punto: distanza di trasmissione su singolo cavo Cat.6 fino a 120m (fino a 150m
tramite cavo di rete di altissima qualità)
4
2-Arancio
5-Blu/bianco
8-Marrone
VGA E X TENDER
TX( Sender )
V G A I N
PC
V G A I N
EXTENDER VGA OVER LAN 120M
  
3-Verde/bianco
6-Verde
V GA E X TENDER
RX( R eceiver )
1 2 0 M
V GA OUT
C a b l e
Audio out
1 2 0 M
EXTENDER VGA OVER LAN
V GA display
PC
V G A I N
VGA E X TENDER
TX( Sender )
