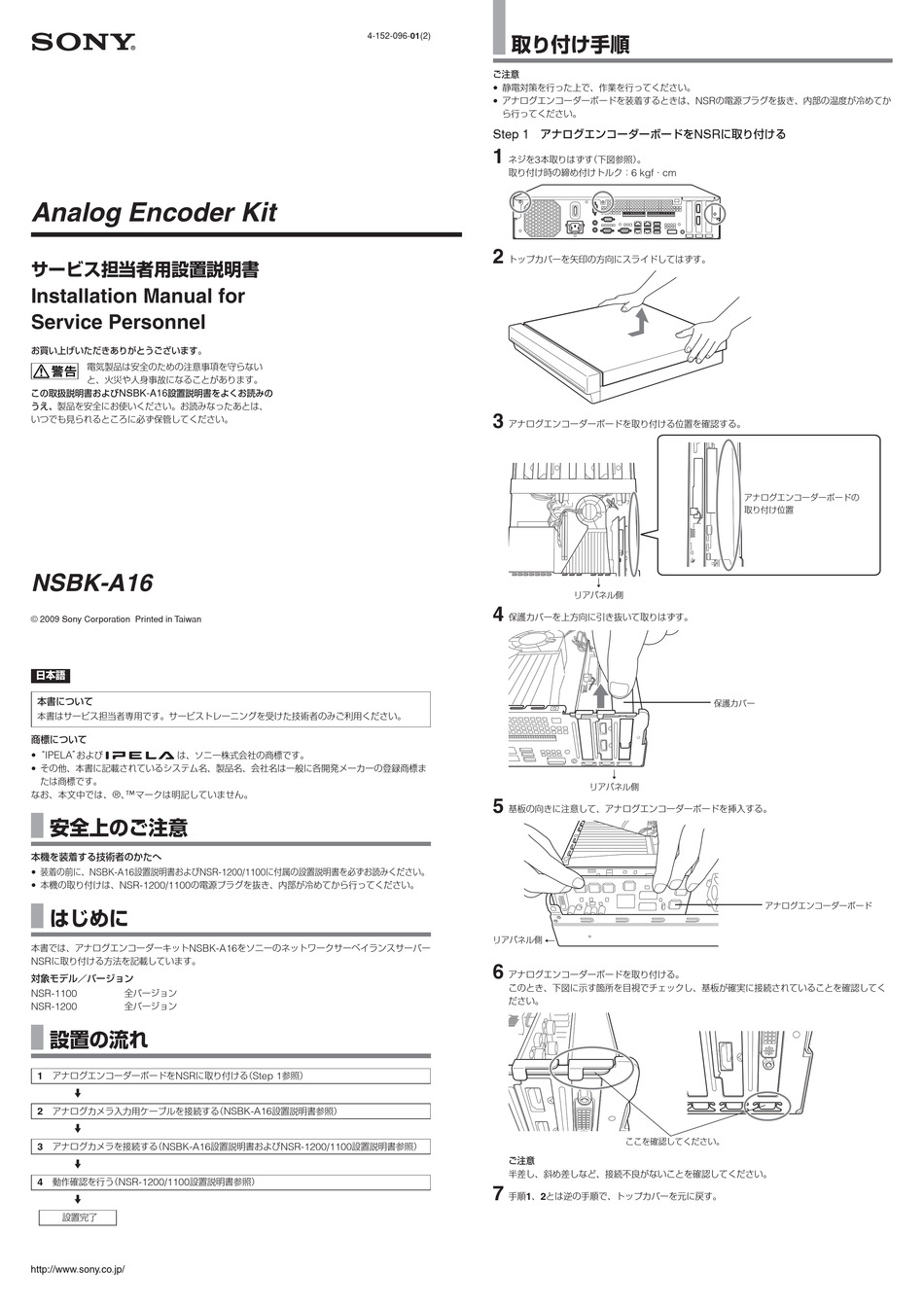

Sony NSBK-A16 Installation Manual

Analog Encoder Kit
サービス担当者用設置説明書
Installation Manual for
Service Personnel
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らない
と、火災や人身事故になることがあります。
NSBK-A16
この取扱説明書および 設置説明書をよくお読みの
うえ、製品を安全にお使いください。お読みなったあとは、
いつでも見られるところに必ず保管してください。
NSBK-A16
© 2009 Sony Corporation Printed in Taiwan
日本語
本書について
本書はサービス担当者専用です。サービストレーニングを受けた技術者のみご利用ください。
商標について
• IPELA および は、ソニー株式会社の商標です。
•
その他、本書に記載されているシステム名、製品名、会社名は一般に各開発メーカーの登録商標ま
たは商標です。
® ™
なお、本文中では、 、 マークは明記していません。
安全上のご注意
本機を装着する技術者のかたへ
• 装着の前に、 NSBK-A16 設置説明書および NSR-1200/1100
• NSR-1200/1100
本機の取り付けは、 の電源プラグを抜き、内部が冷めてから行ってください。
はじめに
NSBK-A16
本書では、アナログエンコーダーキット
NSR に取り付ける方法を記載しています。
対象モデル／バージョン
NSR-1100 全バージョン
NSR-1200
全バージョン
設置の流れ
1 アナログエンコーダーボードを NSR に取り付ける （
m
2 アナログカメラ入力用ケーブルを接続する （
m
3 NSBK-A16
アナログカメラを接続する （
m
4 動作確認を行う （ NSR-1200/1100 設置説明書参照）
m
設置完了
4-152-096-01(2)
に付属の設置説明書を必ずお読みください。
をソニーのネットワークサーベイランスサーバー
Step 1 参照）
NSBK-A16 設置説明書参照）
NSR-1200/1100
設置説明書および 設置説明書参照）
取り付け手順
ご注意
• 静電対策を行った上で、作業を行ってください。
•
アナログエンコーダーボードを装着するときは、
ら行ってください。
Step 1 アナログエンコーダーボードを
1
ネジを 3 本取りはずす （下図参照） 。
取り付け時の締め付けトルク： 6 kgf ・ cm
2
トップカバーを矢印の方向にスライドしてはずす。
3
アナログエンコーダーボードを取り付ける位置を確認する。
r
リアパネル側
4
保護カバーを上方向に引き抜いて取りはずす。
r
リアパネル側
5
基板の向きに注意して、アナログエンコーダーボードを挿入する。
リアパネル側 T
6
アナログエンコーダーボードを取り付ける。
このとき、下図に示す箇所を目視でチェックし、基板が確実に接続されていることを確認してく
ださい。
ここを確認してください。
ご注意
半差し、斜め差しなど、接続不良がないことを確認してください。
7
手順 1 、 2 とは逆の手順で、トップカバーを元に戻す。
NSR
の電源プラグを抜き、内部の温度が冷めてか
NSR に取り付ける
アナログエンコーダーボードの
取り付け位置
保護カバー
アナログエンコーダーボード
