axing basic-line Series Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

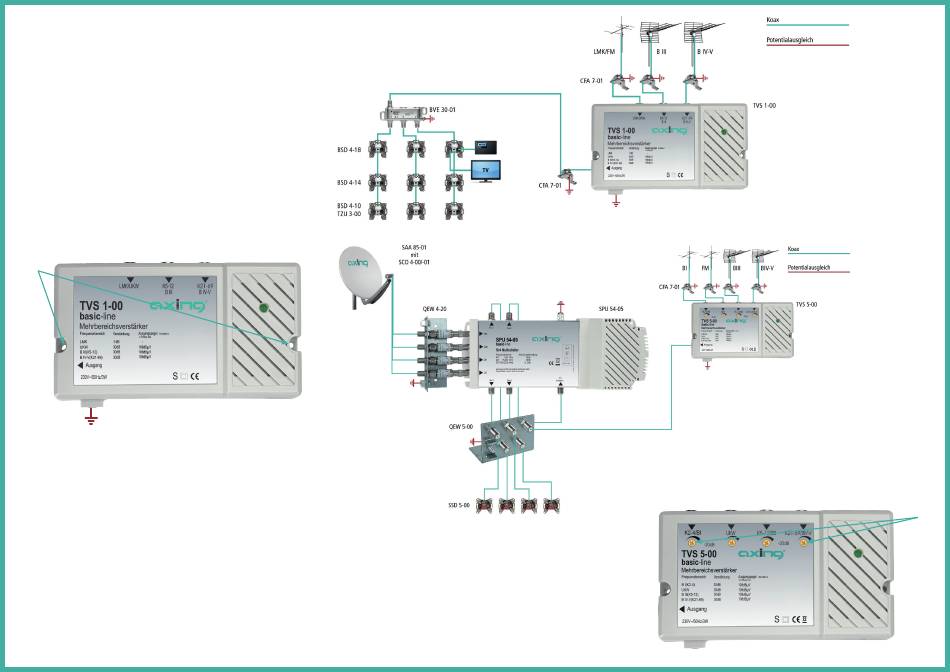

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in einem
terrestrischen Verteilnetz (1) und für die Einspeisung terrestrischer Signale in
einen Multischalter (2).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den am Gerät angebrachten Potenzialausgleichs-
anschluss (3).
 Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
4
3
HF-Anschluss:
 Schließen Sie die Eingänge des Verstärkers an einer für den jeweiligen
Eingang geeigneten Antenne an. Hinweis: Die korrekte Funktion des
Verstärkers ist nur gewährleistet, wenn der richtige Antennentyp am
jeweiligen Eingang angeschlossen ist.
Eingang LMK/FM (TVS 1-00)
Eingang UKW (TVS 5-00)
Eingang B I (TVS 5-00)
Eingang B III (TVS 1-00 und 5-00)
Eingang B IV-V (TVS 1-00 und 5-00)
 Verbinden Sie den Ausgang des Verstärkers mit den verwendeten
Antennensteckdosen oder Abzweigern.
 Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit IEC-
Anschlusssteckern. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
1
LMK/FM-Antenne
FM-Antenne
VHF I-Antenne
VHF III-Antenne
UHF-Antenne
2
Pegeleinstellungen:
Beim TVS 5-00 können Sie die Eingangspegel der einzelnen Eingänge
unabhängig voneinander an den Dämpfungsreglern (5) einstellen.
5
