axing basic-line Series Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

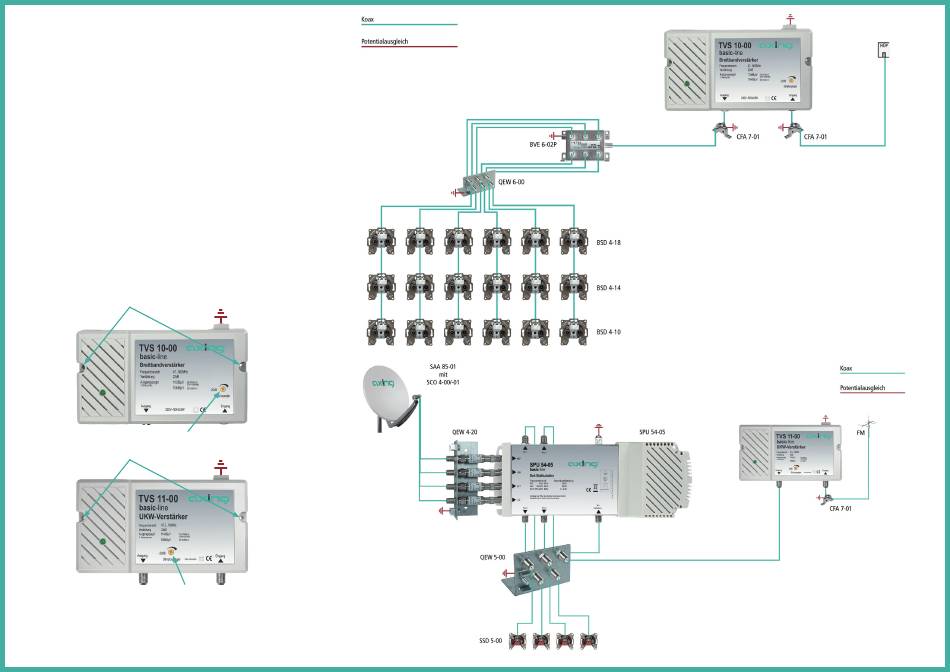

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2) bzw. für die Einspeisung von UKW-
Signalen in einen Multischalter (3).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den Potenzialausgleichsanschluss am Gerät (5).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. Erdungsblöcke CFA 7-01 am Eingang und Ausgang des
Verstärkers.
 Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (6).
6
7
6
7
Pegeleinstellungen:
Den Eingangspegel können Sie am Dämpfungsregler (7) einstellen.
5
5
HF-Anschluss:
 Schließen Sie den Eingang des TVS 10-00 am Hausübergabepunkt
an. Verbinden Sie den Ausgang des Verstärkers mit den verwendeten
Antennensteckdosen oder Abzweigern/Verteilern.
 Schließen Sie den Eingang des TVS 11-00 an einer UKW-Antenne an.
Verbinden Sie den Ausgang des Verstärkers mit den nachfolgenden
Geräten oder Komponenten wie z. B. Einspeiseweichen,
 Verwenden Sie hierfür hochgeschirmte Koaxialkabel mit IEC- bzw. F-
Anschlusssteckern. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
